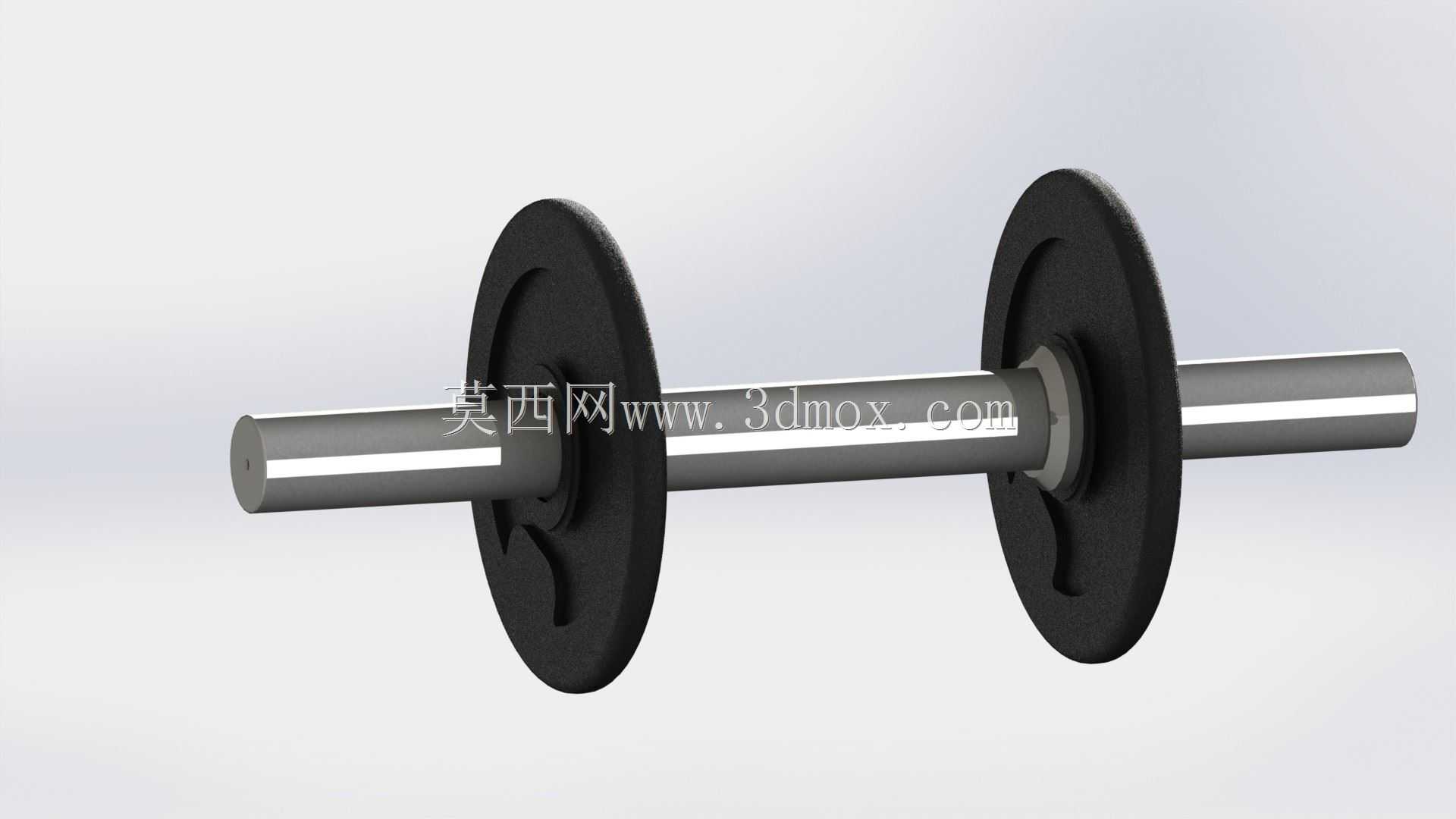

可拆装式配重健身器材哑铃结构设计

　　日常商用健身房与家庭健身场景中，哑铃是完成抗阻训练的核心手持器械，这款可拆装结构的哑铃，在结构设计上充分考虑了不同训练阶段的配重调整需求，整体采用中心金属承载杆搭配两侧圆形配重片的组合形式，中心杆采用冷拔圆钢加工成型，杆身表面做了防滑滚花处理，握持区域的直径控制在28mm-32mm区间，匹配绝大多数成年使用者的握持手掌尺寸，杆身两端设置有定位轴肩，用于限制内侧配重片的轴向窜动，避免训练过程中配重片移位带来的安全隐患。两侧的配重片采用圆盘式结构，中心开孔尺寸与中心杆外径采用H7/h6的间隙配合，既保证配重片可以顺畅套入杆身，又不会出现过大的径向晃动，配重片外侧设置有快拆式锁紧结构，无需额外工具即可完成配重片的增减与锁紧，

　　锁紧后配重片与杆身的轴向间隙控制在0.2mm以内，训练过程中不会出现异响或松动。从安装边界来看，单只哑铃的整体长度控制在400mm以内，最大配重状态下的外圆直径不超过220mm，放置在常规哑铃架上时，相邻哑铃的间距预留20mm即可满足取放需求，不会出现干涉问题。配重片的盘面做了边缘倒圆角处理，圆角半径为5mm，避免搬运或使用过程中锐边划伤使用者，同时盘面设置有弧形握持凹槽，单独拆卸配重片时可以方便手持搬运，无需额外抓取工具。在功能设计上，这款结构支持从2.5kg到24kg的多档位配重调整，配重片采用等重对称设计，两侧增减配重时可以快速实现重量平衡，无需反复核对两侧重量差，中心杆的材质选用45号钢调质处理，

　　屈服强度达到355MPa以上，即使在大重量卧推、硬拉类训练的冲击载荷下，也不会出现杆身弯曲变形的问题，配重片的材质可根据使用场景选择铸铁包胶或者纯钢制，包胶款可以降低落地时的噪音，避免砸坏地面，纯钢制款则更适合商用场景的高频次使用，耐磨性能更优。从结构建模的角度来看，这款哑铃的所有零件均采用回转体特征为主，建模过程中优先使用旋转凸台特征完成主体结构，再通过拉伸切除完成锁紧槽、握持凹槽的细节设计，装配时采用同轴心配合与轴向端面配合即可完成整体装配，整体干涉检查时需要重点关注锁紧结构与配重片的配合间隙，以及配重片转动时与杆身定位轴肩的间隙，避免出现运动干涉。实际使用场景中，这款结构的哑铃可以适配站姿弯举、卧推、俯身划船、

　　肩推等十余种上肢及核心训练动作，相比固定重量的哑铃，可拆装的结构可以大幅降低存储占用空间，家庭使用时仅需一根中心杆搭配一组配重片，即可覆盖从入门到进阶的全部训练重量需求，不需要购置多只不同重量的固定哑铃，节省存放空间的同时也降低了采购成本。配重片的厚度根据单片片重做了统一规划，2.5kg配重片厚度为20mm，5kg配重片厚度为38mm，所有配重片的中心孔位置精度控制在0.1mm以内，套入杆身后不会出现偏心问题，训练时杆身转动平稳，不会因为偏心产生额外的晃动感，影响训练动作的稳定性。锁紧结构采用弹簧卡销式设计，卡销的弹出力度控制在15N，按下时仅需单指即可操作，锁紧后卡销嵌入杆身的定位槽内，可承受1000N以上的轴向拉力，即使训练过程中杆身出现倾斜，配重片也不会滑脱，充分保障使用安全。
