两爪机械式轴承齿轮拆卸拉拔器结构

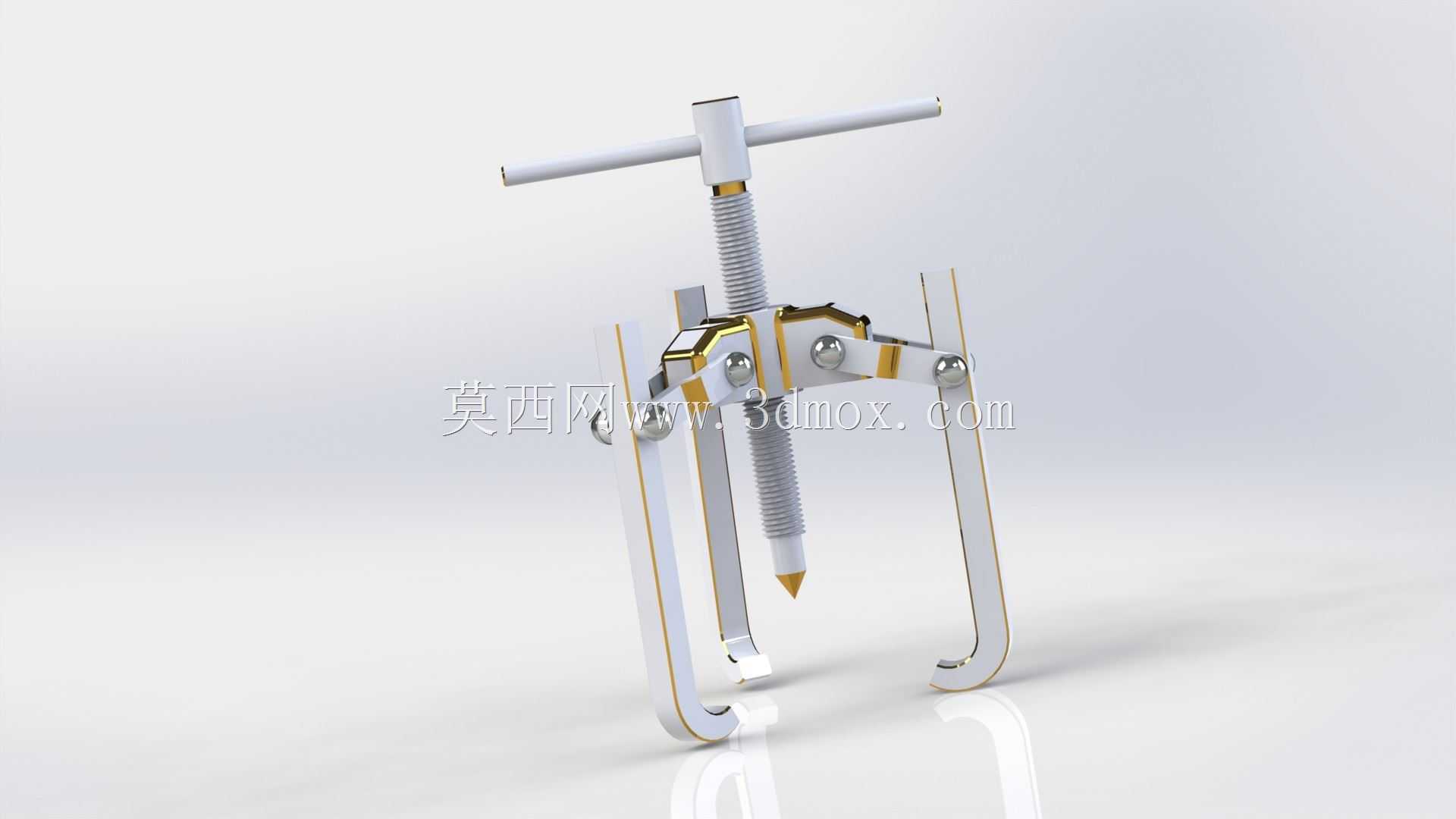

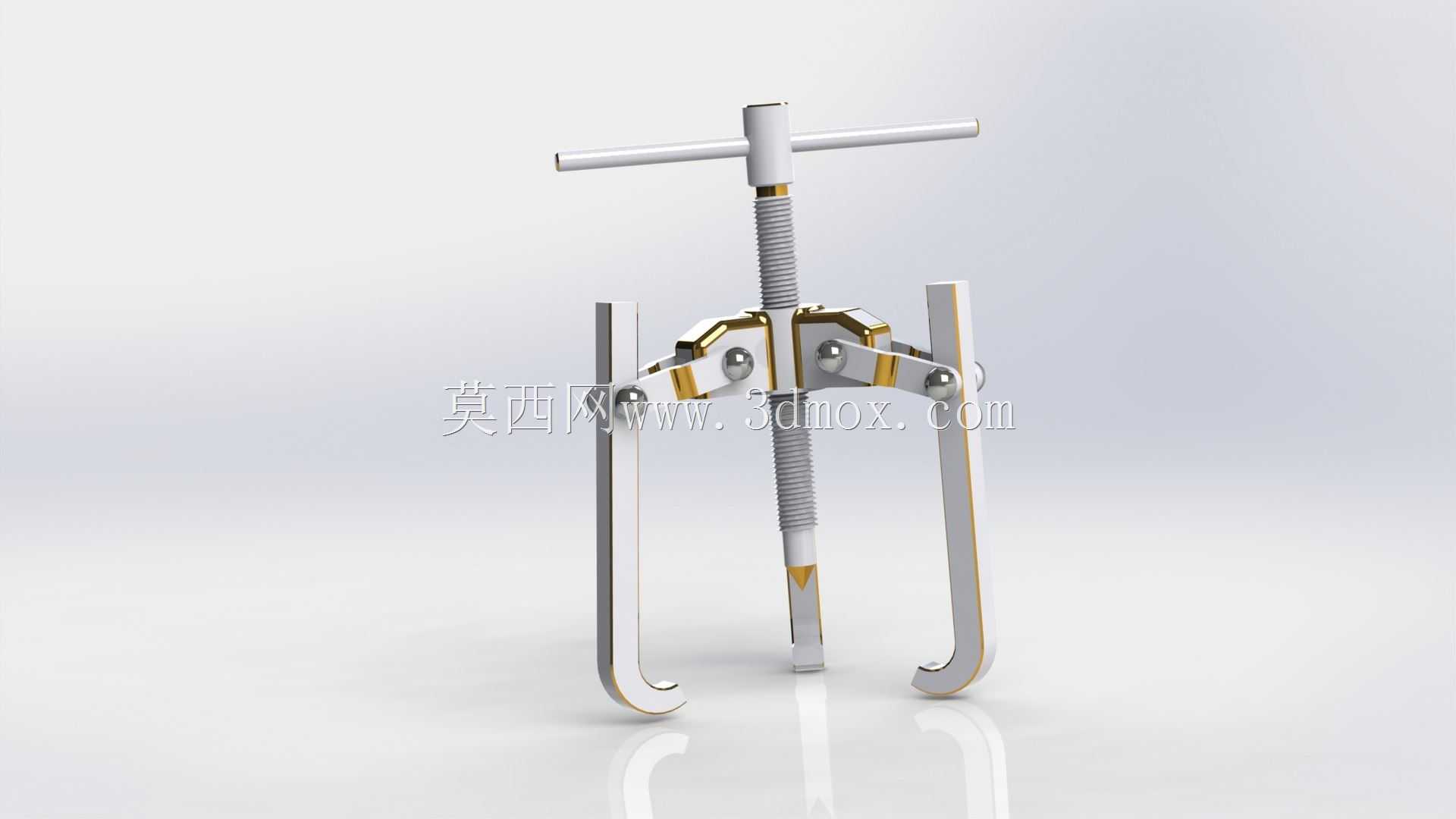

　　在设备运维、机械装配的现场作业场景里，轴系部件的拆卸一直是考验工装适配性的核心环节，过盈配合的轴承、齿轮、皮带轮等零件如果采用敲击、撬别等暴力方式拆卸，很容易造成轴颈拉伤、零件内圈变形，甚至直接导致核心部件报废，两爪机械式拉拔器就是针对这类窄空间拆卸需求设计的手动工装。这款拉拔器采用T型旋转手柄作为动力输入结构，中心螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，长时间承受轴向拉力时不会出现滑牙、卡滞的问题，螺杆顶端做了圆弧倒角处理，作业时顶在轴端中心孔位置，能避免螺杆转动时刮伤轴端定位面，同时保证施力方向与轴的中心线完全重合，防止拉拔过程中出现偏载，导致被拆零件卡滞或者拉爪断裂。

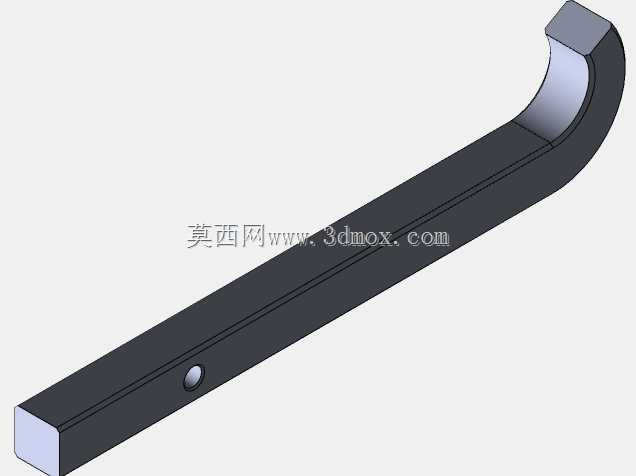

　　两个拉爪通过铰接结构与中心滑座连接，滑座与中心螺杆采用螺纹配合，转动T型手柄时，滑座会沿着螺杆轴向向上移动，带动两个拉爪同步收拢产生拉力，拉爪的钩头部位做了加厚处理，钩接面设计成与零件外圈贴合的弧面，拉拔时钩头能完全卡在零件的下端面，不会因为受力滑脱，拉爪的臂身采用等强度截面设计，在保证整体刚度的前提下尽可能减轻自重，方便单人手持操作。从结构设计的适配性来看，这款拉拔器的拉爪张开范围可以覆盖常规小尺寸轴系零件的拆卸需求，作业时不需要额外搭配其他辅助工装，只需要将两个拉爪卡在被拆卸零件的外圈下端，调整中心螺杆的位置使其顶紧轴端中心，匀速转动T型手柄就可以平稳将零件从轴上拉出，整个施力过程是线性可控的，不会产生冲击载荷，

　　能最大程度保护轴和被拆零件的配合面不受损伤。在实际的车间维修场景中，这类两爪拉拔器尤其适合拆卸位置周边空间狭窄的零件，比如电机端盖内的轴承、变速箱输入轴上的小齿轮，三爪拉拔器因为爪数多，往往会被周边的壳体、筋板结构挡住无法卡入，而两爪结构可以从间隙较大的两个方向伸入，灵活调整卡接位置，适配更多非规则安装空间的拆卸需求。拉爪与滑座的铰接位置设计了限位结构，当拉爪张开到最大行程时会自动锁止，不会因为受力过大出现拉爪外翻脱开的问题，中心螺杆的表面做了发黑处理，能提升表面耐磨性能，减少车间潮湿环境下的锈蚀问题，延长工装的使用寿命。从安装边界来看，这款拉拔器的整体外轮廓尺寸紧凑，T型手柄的长度经过优化，既保证转动时能获得足够的扭力臂，

　　降低操作人员的施力强度，又不会因为手柄过长导致在狭小空间内转动时碰到周边设备，拉爪的有效拉拔行程可以满足常规过盈配合零件的拆卸距离需求，不需要中途多次调整拉爪的卡接位置。在结构细节上，拉爪的钩头内侧做了防滑齿纹，当拉拔受力较大时，齿纹可以嵌入零件外圈的表面，进一步防止拉爪滑脱，不过针对表面精度要求较高的零件，也可以在钩头与零件接触位置垫铜皮，避免齿纹压伤零件表面。中心螺杆与滑座的配合位置预留了润滑脂存储槽，日常维护时只需要定期在槽内填入少量润滑脂，就可以保证螺纹传动顺畅，减少螺纹副的磨损，不需要复杂的保养流程，很适合车间一线的高频次使用场景。这类手动拉拔器不需要外接动力源，在没有电源、气源的野外设备维修场景下也可以正常使用，整体结构没有易损的电子、液压元件，可靠性极高，即使在多粉尘、多油污的恶劣作业环境下，也不会出现故障失效的问题。
