小型农用轮式拖拉机整机结构设计

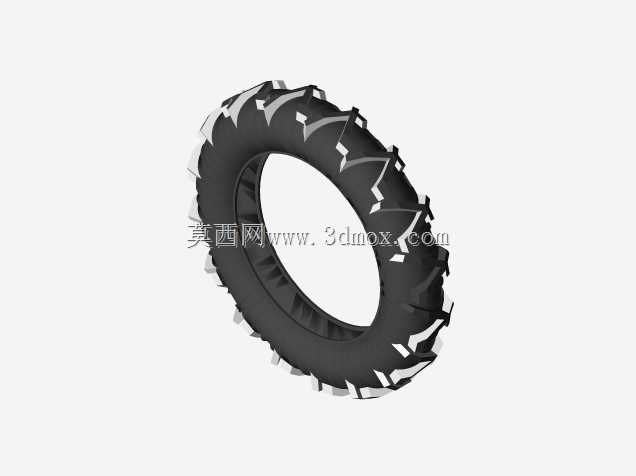

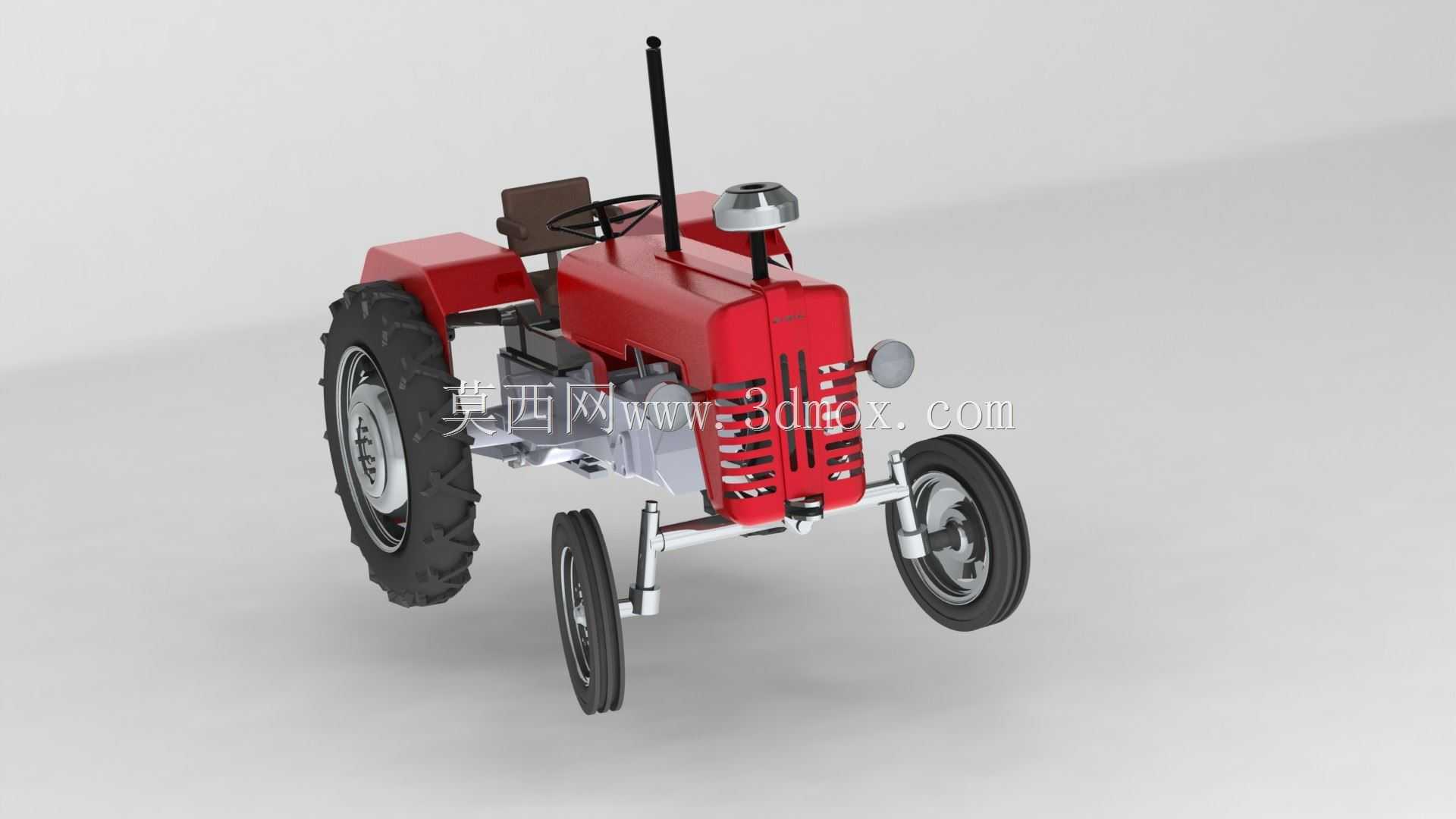

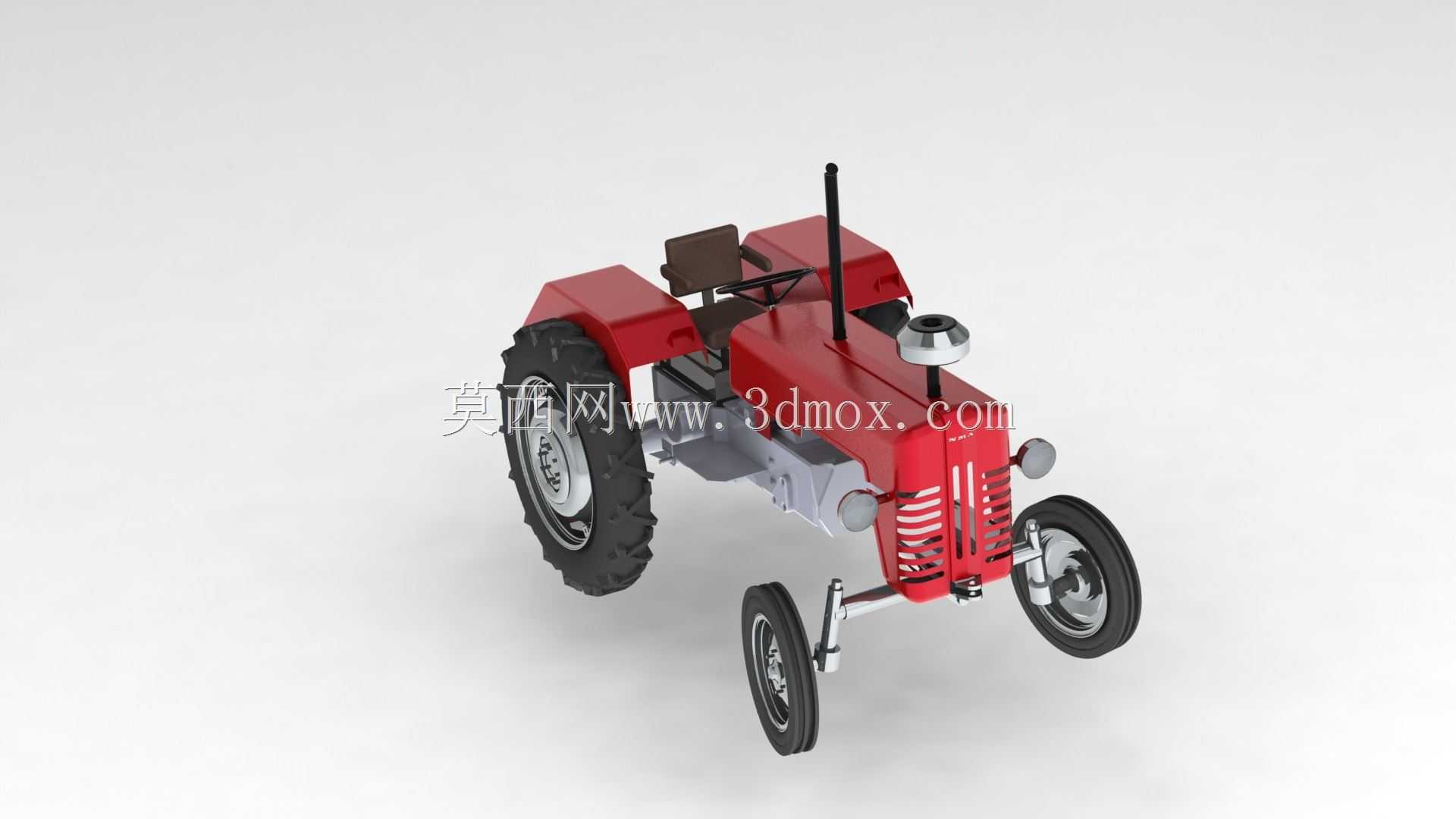

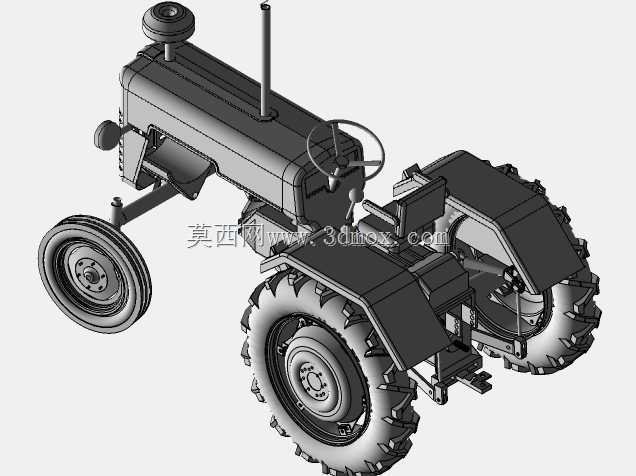

　　这款轮式拖拉机的三维结构设计，核心围绕丘陵山地小块农田作业、果园行间管护、短途农资转运等场景展开，区别于大马力重型拖拉机的宽幅作业定位，整体结构更偏向轻量化、小转弯半径的灵活作业需求。从整机布局来看，采用经典的后轮驱动、前轮转向结构，后轮胎选用大直径深花纹农用胎，胎块高度与排布角度经过适配，在松软耕地、泥泞田埂路面行驶时能提供足够抓地力，避免打滑陷车；前轮采用小直径窄幅轮胎，转向节立轴后倾角度经过反复校核，转向时操作力矩适中，最小转弯半径控制在3.5米以内，可在宽度不足4米的果园行间、零散地块完成掉头、转向操作，适配南方丘陵地区碎片化耕地的作业需求。

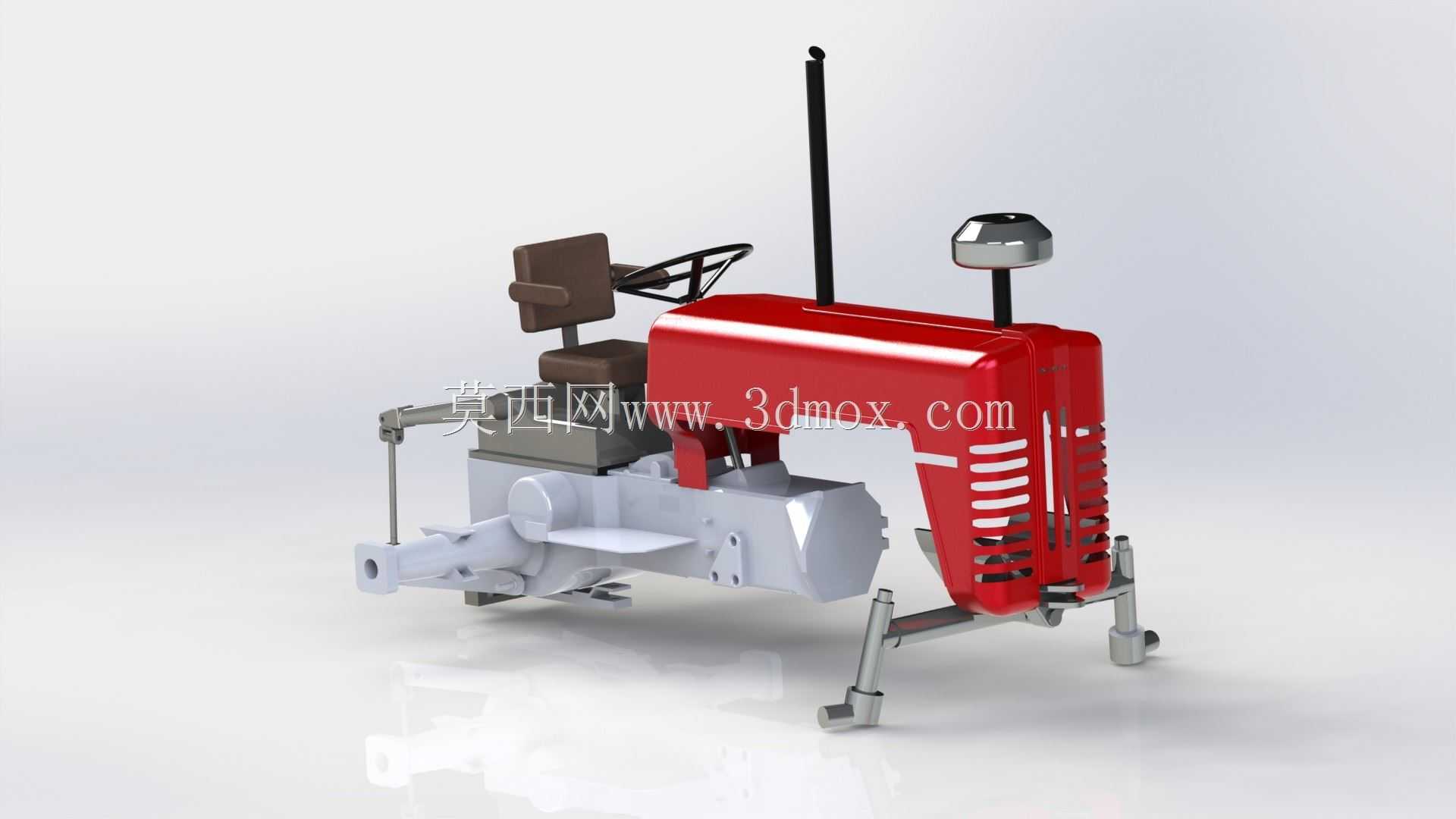

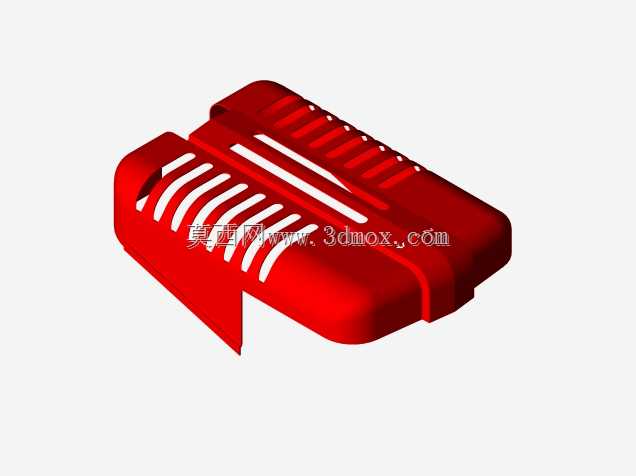

　　动力舱布置在整机前部，机罩采用格栅式通风结构，格栅开口角度既满足发动机工作时的进风散热需求，又能阻挡田间作业时飞溅的秸秆、泥块进入舱内损伤散热片与管路；排气立管竖直布置在机罩右侧，高度超过驾驶员坐姿头部位置，避免作业时尾气直吹操作人员，顶部加装防雨帽，防止露天停放时雨水灌入排气系统造成锈蚀。驾驶区域采用简化式平板操作平台，座椅位置与方向盘、操纵杆的相对距离按照人机工程学校核，驾驶员坐姿状态下手臂自然伸展即可触及所有操纵部件，长时间作业不易产生疲劳；转向系统采用机械转向结构，结构简单可靠，田间作业时故障点少，便于农户自行维护检修。

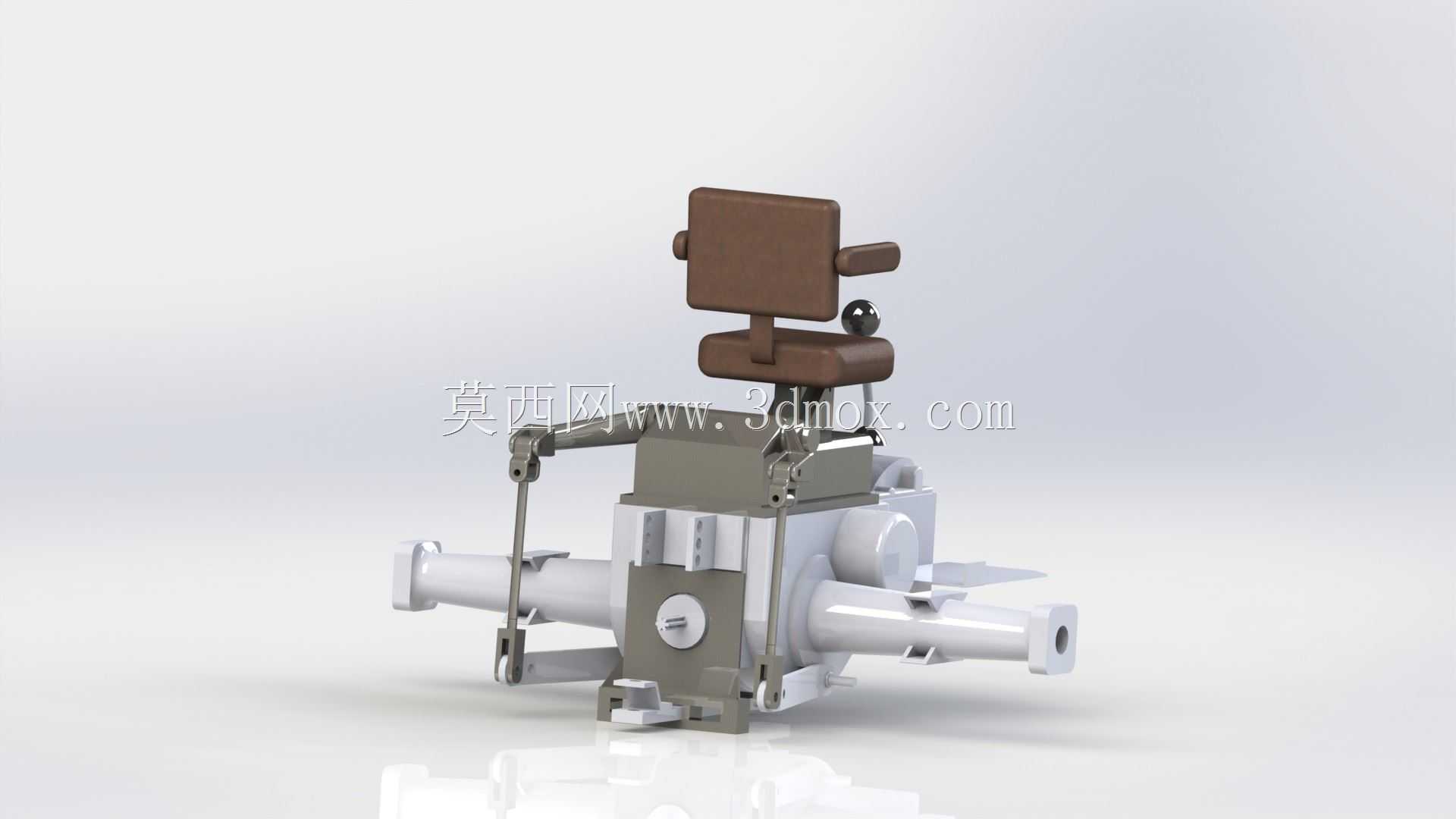

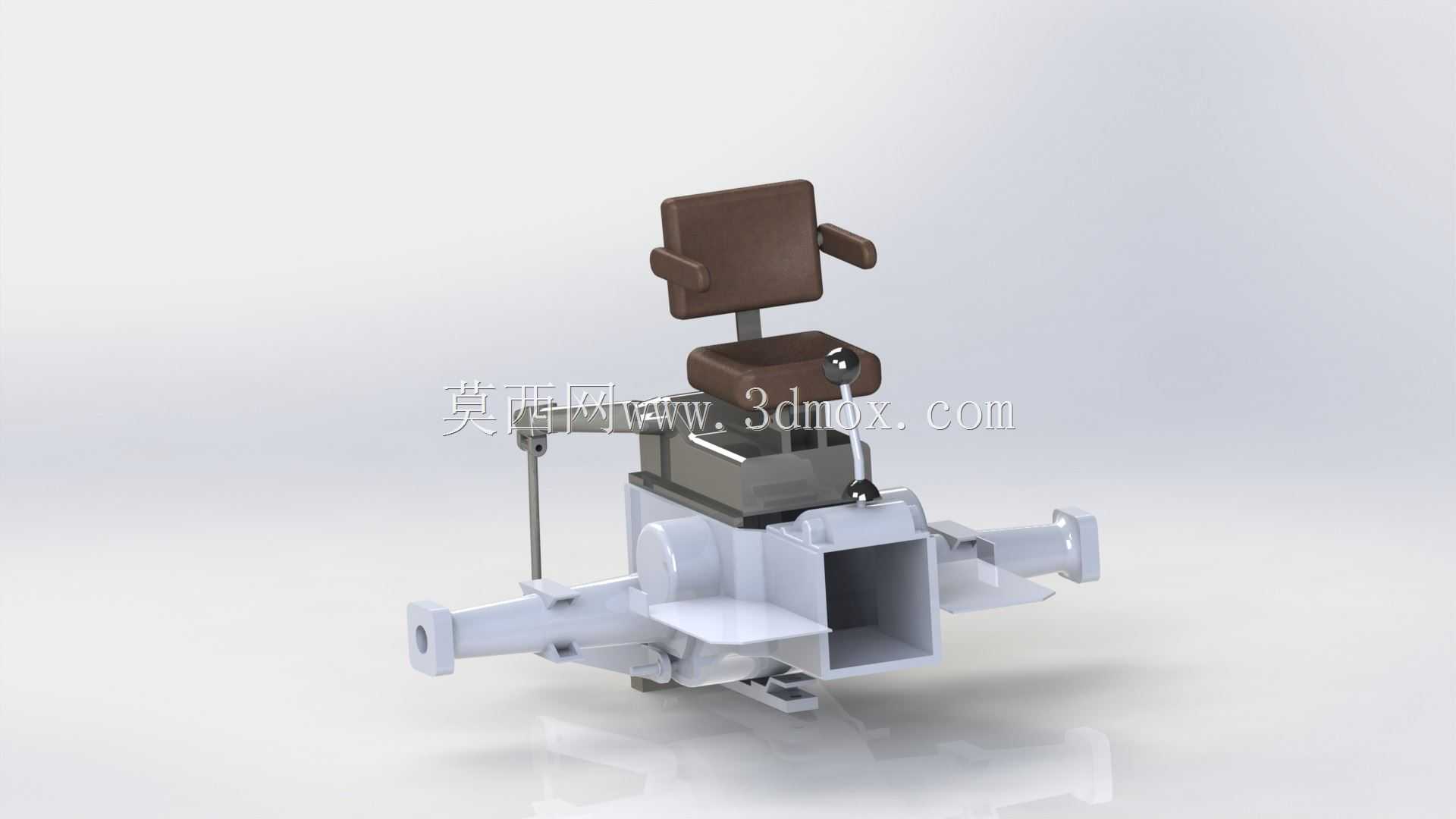

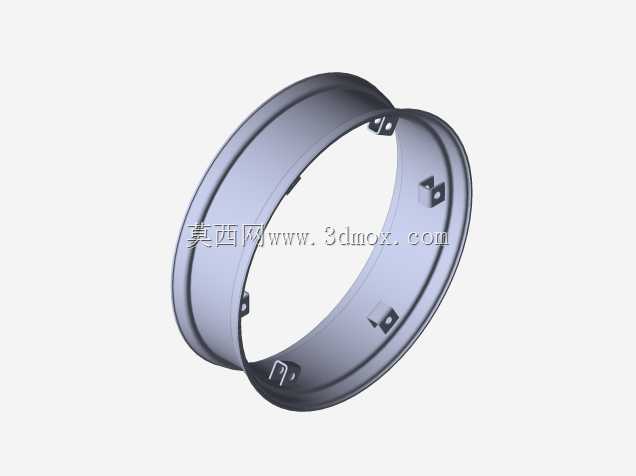

　　行走系统的传动结构采用后桥集成式设计，变速箱与后桥壳体一体化铸造，减少了连接法兰与密封面数量，降低了田间恶劣工况下的漏油风险；后轮轮距可在一定范围内调节，适配不同垄距的作物种植模式，调节结构采用销钉定位式，无需专用工具即可完成轮距调整，方便农户根据作业需求快速切换。前桥采用摆动式支撑结构，左右前轮可随地面起伏产生一定角度的上下摆动，保证在不平整路面行驶时四个车轮始终贴合地面，避免单轮悬空导致的动力损失或侧翻风险，提升坡地作业的稳定性。

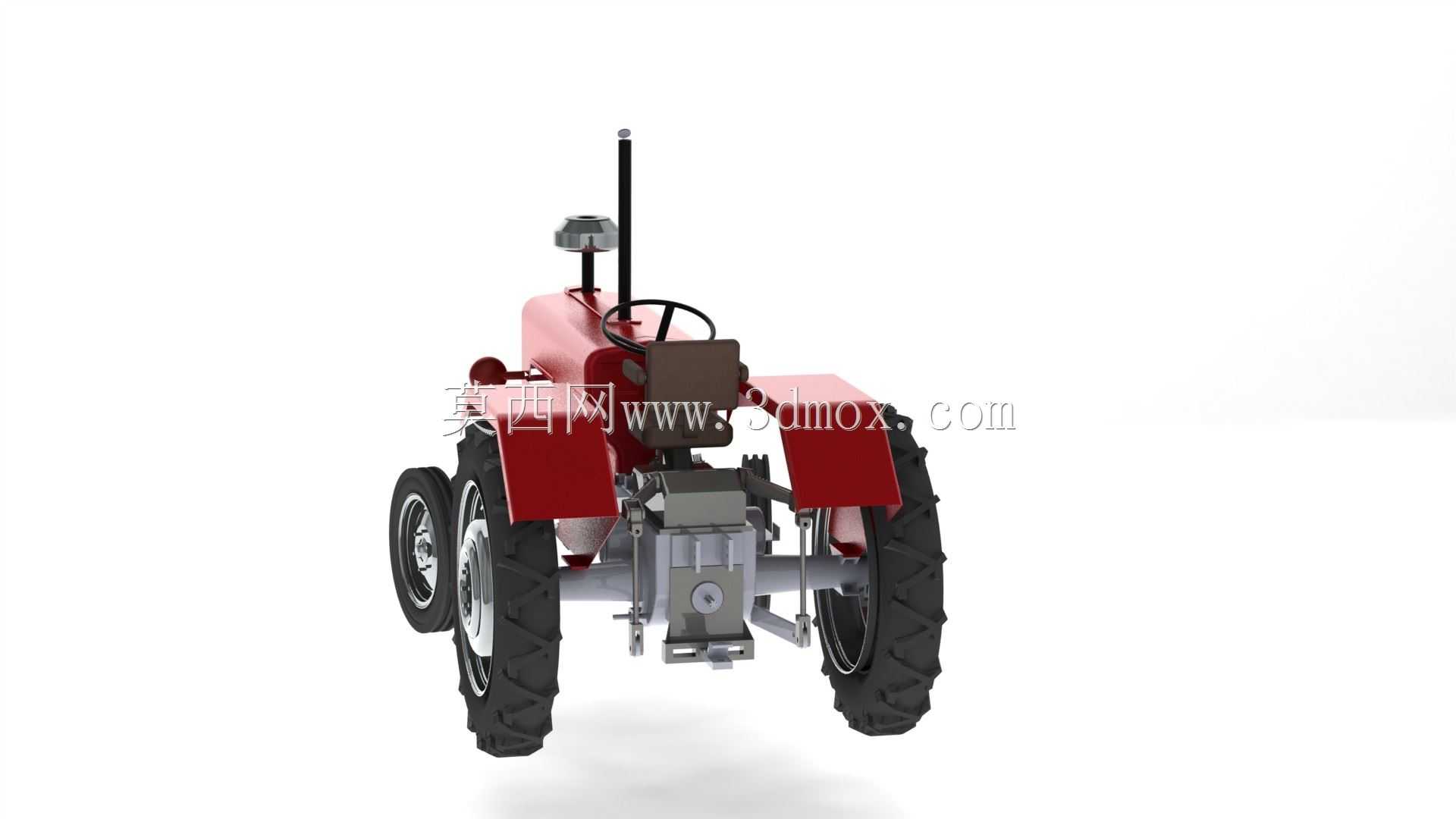

　　整机的安装边界经过严格控制，整机宽度控制在1.2米以内，可顺利通过宽度1.3米的农村机耕道、果园进出通道；整机高度（不含排气立管）控制在1.2米，可进入树冠较低的果园、大棚内部完成旋耕、开沟、喷药等作业，不会刮碰作物枝干或棚架结构。后部预留标准三点式悬挂接口，可匹配同马力段的旋耕机、开沟器、播种机、拖车等多种农机具，悬挂提升行程经过校核，配套农机具作业时可获得足够的离地间隙，转移地块时不会刮蹭路面；动力输出轴转速设置为常用的农机匹配转速，可直接驱动各类旋转作业农机具，无需额外加装变速装置。

　　从设计细节来看，所有外露的螺栓、销轴均采用防锈处理，燃油箱布置在机罩下方、发动机侧部，加油口位置外露，无需打开机罩即可完成燃油加注，油箱容积满足连续6小时以上作业需求，减少田间作业时的加油频次；电瓶布置在驾驶平台下方，防水防尘等级适配露天作业环境，接线端子加装绝缘保护套，避免泥水侵蚀导致接触不良。整机的维修空间预留充足，机罩采用上翻式开启结构，开启角度超过90度，发动机的机油滤芯、柴油滤芯、空气滤芯等易损件均外露，日常保养时无需拆解过多覆盖件，可快速完成滤芯更换、机油加注等操作；后桥的放油螺塞、加油螺塞位置均布置在壳体易操作侧，更换齿轮油时无需举升整机即可完成操作，适配农村地区缺乏专业维修设备的使用场景。

　　这款结构设计没有冗余的装饰部件，所有结构均围绕实用、可靠、易维护的核心需求展开，既满足农业生产中的实际作业需求，又控制了整机的制造成本与维护难度，适合小农户、小型农业合作社的日常生产使用。
