带悬臂安装座的铰接支撑固定支架

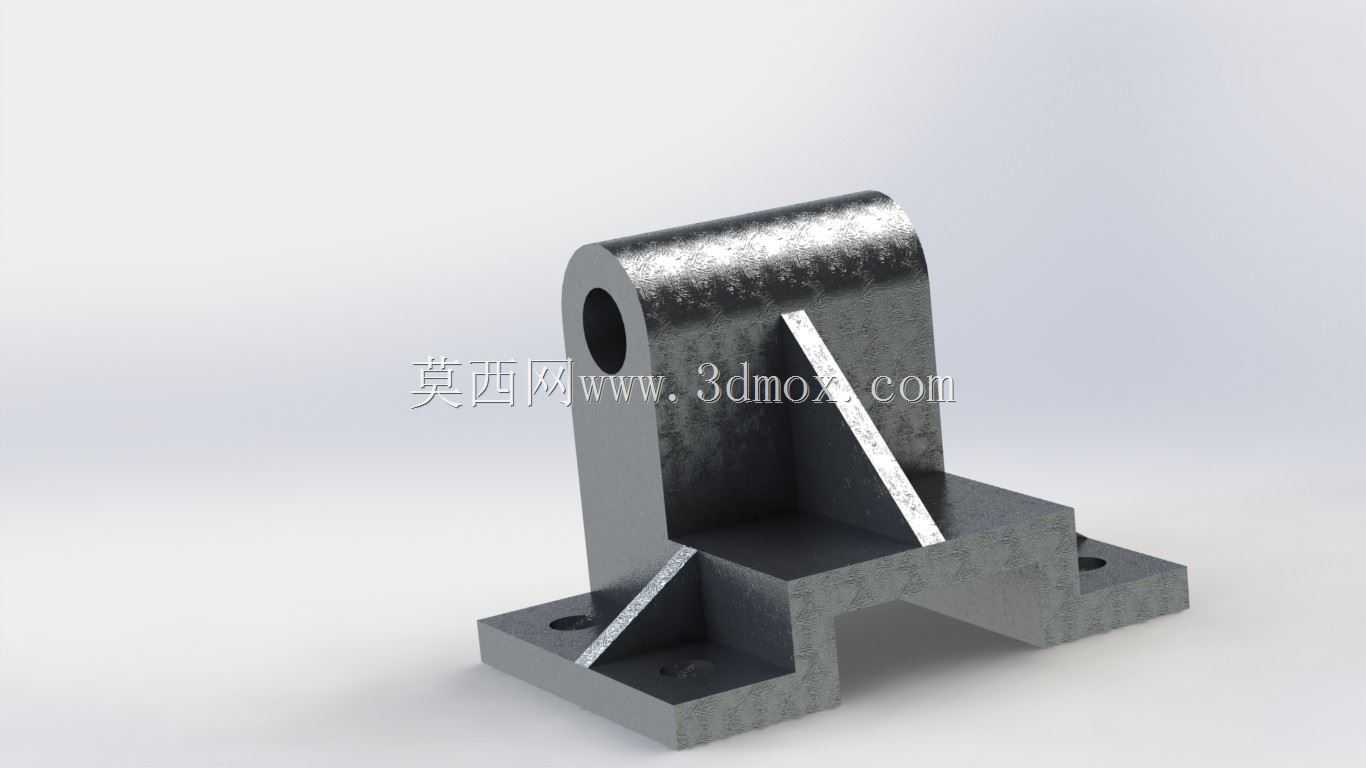

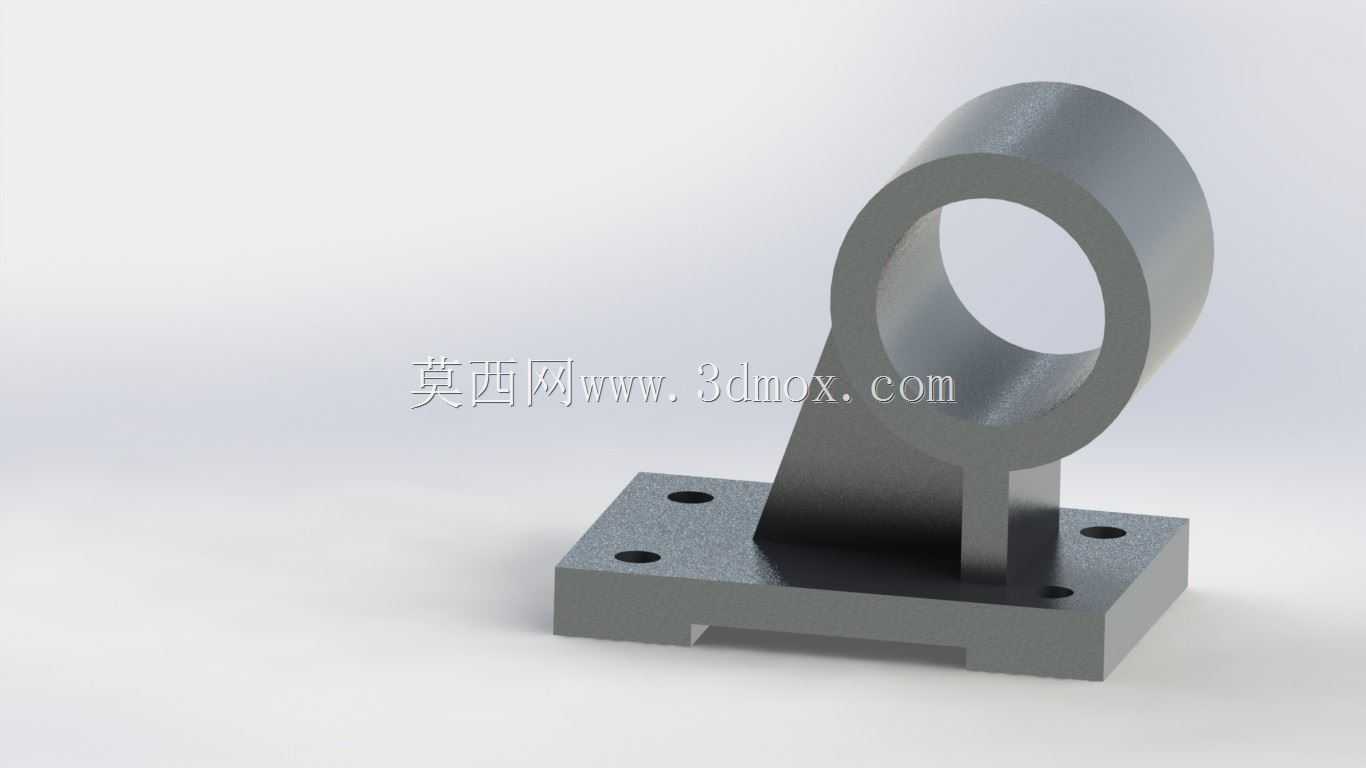

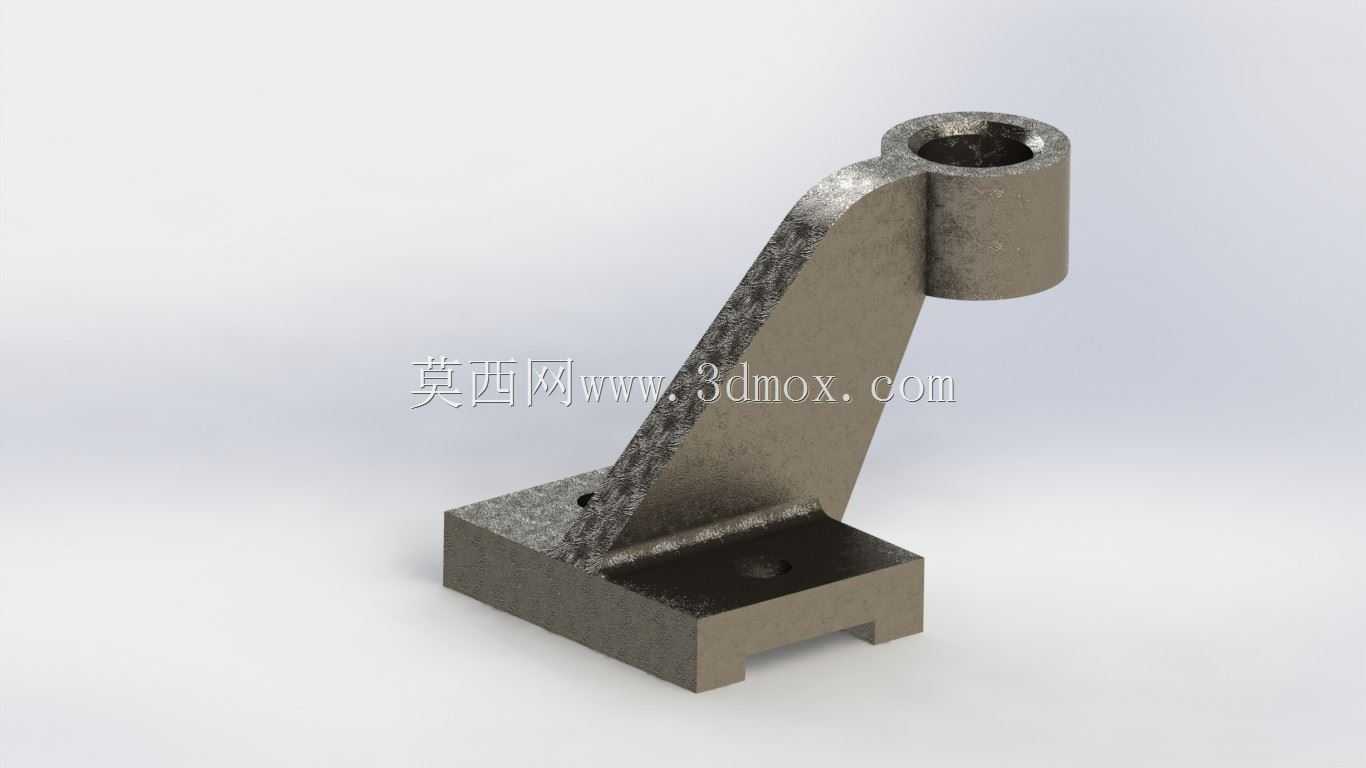

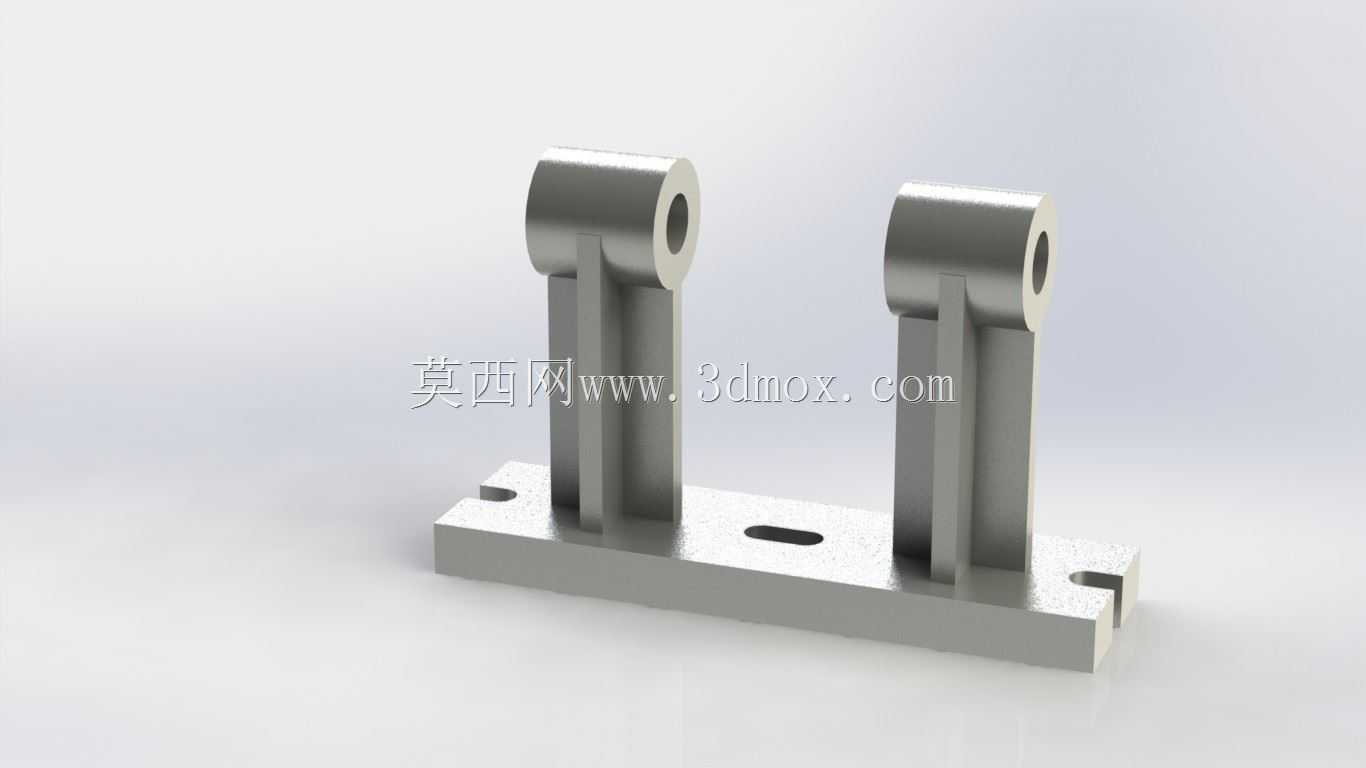

　　这类带悬臂结构的铰接支撑固定支架，在轻工输送线、小型工装夹具台、非标自动化检测工位的辅助定位结构中十分常见，核心作用是为带转动需求的杆件、销轴类部件提供稳定的安装基准，同时通过底部的安装结构完成与设备机架、型材框架的刚性连接，避免铰接部位在长期往复摆动、受径向载荷的工况下出现偏移松脱。从结构功能拆分来看，顶部的空心圆柱筒是核心的铰接配合部位，内孔需要与配套销轴、转动轴做间隙配合，加工时需保证内孔的圆柱度与表面粗糙度，避免转动副出现卡滞、偏磨的问题，筒身的轴向长度根据配套铰接件的宽度确定，要保证铰接部件转动时不会出现轴向窜动，同时预留足够的润滑脂存储间隙，减少日常维护的频次。连接顶部筒身与底部安装座的斜向支撑臂是整个零件的受力核心，

　　采用变截面的斜筋结构，而非等厚直板设计，主要是为了在控制零件整体重量的前提下，提升支撑部位的抗弯曲、抗扭转载荷能力——当顶部铰接部位承受垂直向下的载荷、或是水平方向的摆动冲击力时，斜向支撑臂可以将载荷顺畅传导到底部安装座，避免应力集中在臂身与两端的连接拐角处，实际建模时需要在臂身与顶部筒身、底部底座的连接位置做圆角过渡处理，消除加工过程中的应力集中隐患，同时也能避免热处理、铸造过程中出现开裂问题。底部的安装底座采用带定位卡槽的板式结构，底座上预留的两个安装孔用于穿设螺栓完成与机架面的锁紧，底部的卡槽结构可以与工业铝型材的槽口直接配合，实现安装时的快速预定位，不需要额外做划线找正，能大幅提升现场装配的效率，

　　底座的平面度需要控制在合理公差范围内，保证安装后整个支架不会出现倾斜，避免顶部铰接孔的轴线与设计基准出现偏角，影响配套转动部件的运动精度。设计这类支撑支架时，首先要明确顶部铰接孔的中心高度，这个尺寸直接决定了配套转动部件的运动行程范围，需要结合整个机构的运动包络线确定，避免转动部件运动时与周边设备结构发生干涉；其次要核算斜支撑臂的截面厚度，根据铰接部位的额定受载大小，通过静力学仿真校核臂身的最大变形量，保证满载工况下顶部铰接点的位移量在机构允许的精度范围内，不会因为支撑刚度不足导致整个机构出现运动卡滞。安装边界方面，底部安装座的长宽尺寸需要匹配安装位置的机架面大小，预留足够的螺栓扳手空间，保证安装时可以顺利完成螺栓锁紧，

　　顶部筒身的外圆直径不能过大，避免与铰接件的连接耳片出现干涉，斜支撑臂的倾斜角度需要兼顾受力传导效率与空间占用，角度过小会导致臂身长度增加、整体占用空间变大，角度过大则会降低臂身的抗弯曲能力，一般取45度到60度之间的倾斜角度，平衡受力性能与空间占用的需求。这类零件一般采用铸铁铸造或是钢板焊接后加工成型，铸造件的阻尼性能更好，适合承受频繁冲击载荷的工况，焊接件则生产周期更短，适合小批量定制的非标设备场景，加工时需要先完成底部安装面的铣削加工，再以安装面为基准加工顶部的铰接内孔，保证孔轴线与安装面的平行度公差，避免装配后出现转动别劲的问题。
