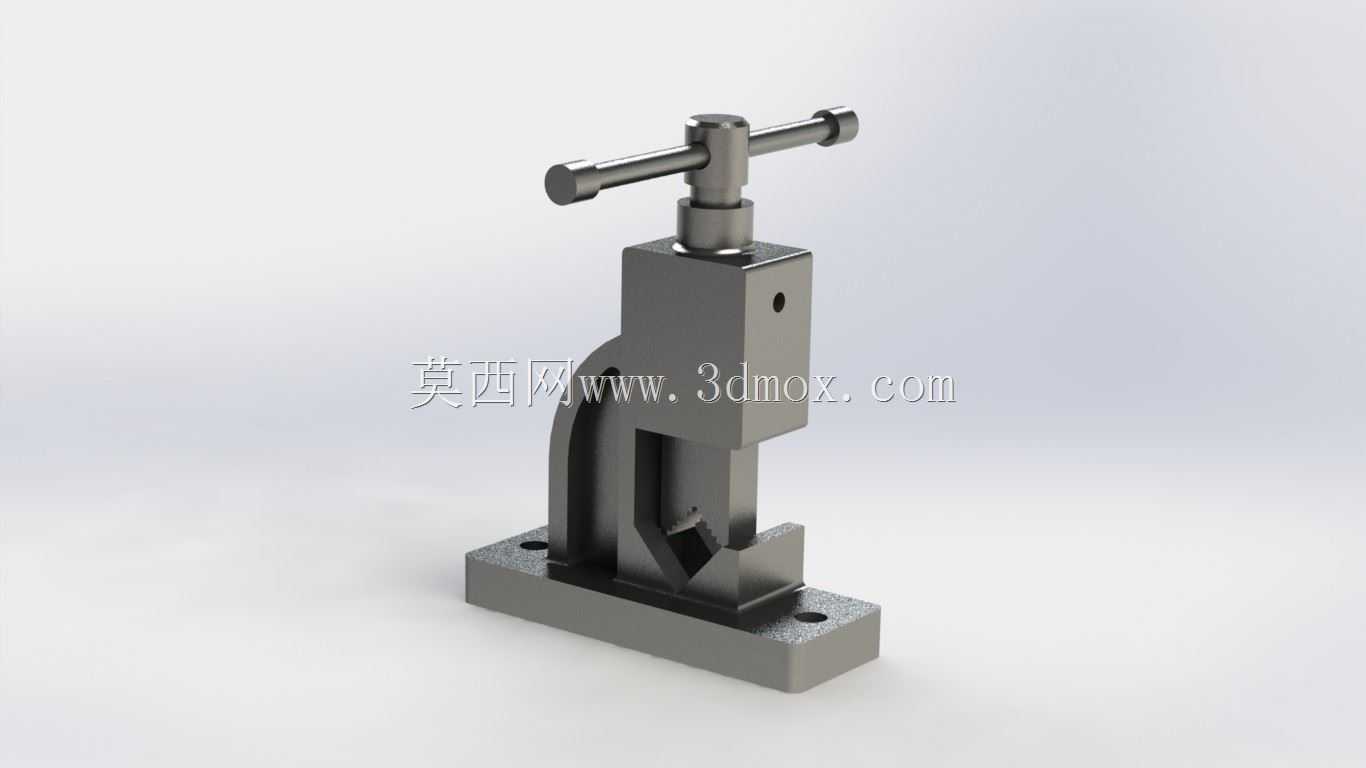

这款手动台式压接切断工装,在小型五金加工、线束加工、小规格棒料裁切的工位场景中十分常见,尤其适合没有气动、液压动力源的零散维修工位、小批量试制工位使用,不需要外接动力管线,单人即可完成操作,对场地适配性极强。从结构布局来看,整体采用立式悬臂式的安装基座,底部为带安装孔的矩形铸铁质感底座,两个沉头安装孔分布在底座两端,安装时可通过螺栓直接固定在木质或金属工作台面上,安装边界要求工作台面厚度不小于20mm,底座占用的台面投影尺寸约为长120mm、宽60mm,预留操作空间时需要在工装左右两侧各留出至少80mm的手部操作空间,上方留出150mm的手柄抬升空间,避免操作时手柄磕碰周边物件。工装的核心功能分为两部分,
上部的T型手动丝杠进给机构提供稳定的下压力,操作人员转动顶部的横向手柄,即可带动丝杠向下进给,丝杠与上部的方形导向座采用间隙配合,导向座侧面设置有防转定位销孔,避免丝杠下压过程中出现周向转动,保证压头的运动轨迹始终垂直于底座工作面,不会出现偏载卡滞的问题。下部的工作型腔集成了V型定位槽与切断刃口,V型槽可以适配直径3mm到12mm的圆棒料、带绝缘层的线束端子、小规格铜铝排工件,工件放入V型槽后可自动对中,不需要额外找正定位,下压过程中,压头首先接触工件完成预压紧,继续进给即可通过刃口完成切断或者端子压接动作,整个行程约为25mm,操作时单次下压的力通过丝杠放大后可达到8kN左右,足够应对常规小规格金属件的压接与裁切需求。
设计过程中重点考虑了手动操作的力臂匹配,顶部横向手柄的长度设置为100mm,操作人员单手握持转动时不需要施加过大的腕部力量,符合人机工程学的操作要求,避免长时间操作带来的手部疲劳。导向座与立式支撑臂采用一体式的L型结构,支撑臂与底座之间通过圆弧过渡加强,避免长期承受下压载荷时出现根部应力集中断裂的问题,支撑臂的厚度设置为15mm,经过受力校核,在满载荷下压时支撑臂的变形量小于0.02mm,不会影响压接裁切的精度。压头与丝杠采用可拆卸式连接,后续可以根据加工需求更换不同形状的压头,比如压接端子用的仿形压头、裁切硬料用的合金刃口压头、压装小轴承用的平压头,拓展工装的使用场景。日常使用时,需要定期在丝杠螺纹处、导向座配合面涂抹润滑脂,
减少进给时的摩擦阻力,同时避免金属屑进入配合间隙造成卡滞,每次使用后需要清理型腔内残留的金属碎屑、线材绝缘皮残渣,避免残渣堆积影响工件定位精度。这类手动工装相比动力类压接设备,优势在于结构简单、故障率极低、维护成本极低,不需要配套动力管线即可快速部署,在小批量多品种的加工场景下,换型调整只需要更换压头即可完成,不需要复杂的参数调试,非常适合试制车间、维修班组、五金加工门店这类场景使用,同时也可以作为自动化生产线的备用手动工位,在设备调试或者小批量补单时使用,不会占用主线设备的生产产能。从建模细节来看,所有配合面都标注了对应的公差要求,导向孔与丝杠的配合采用H8/f7的间隙配合,保证进给顺畅无卡滞,底座安装孔的沉头深度设计为5mm,适配M6的内六角安装螺栓,安装后螺栓头不会突出底座底面,保证工装安装后的水平度。V型定位槽的角度设置为90度,是通用五金加工中最常用的定位角度,对不同直径的圆料都有较好的对中效果,刃口部分做了1mm的倒角处理,避免应力集中导致刃口崩裂,延长工装的使用寿命。
