悬挂式单立柱螺旋楼梯结构设计

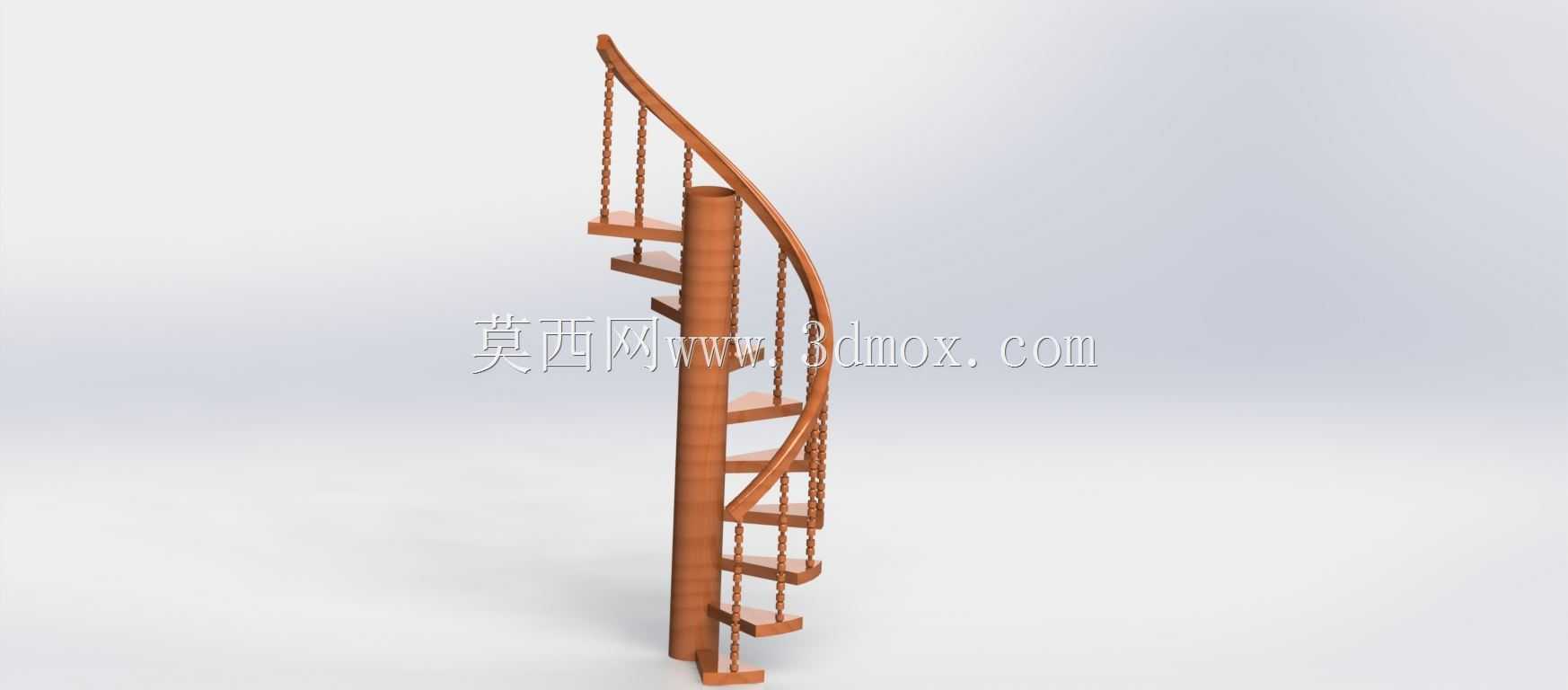

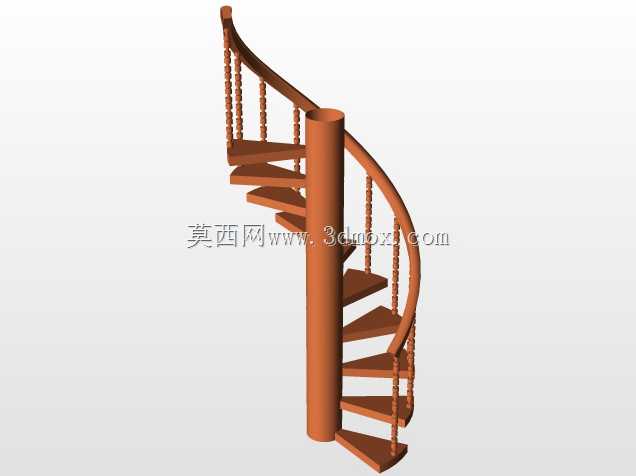

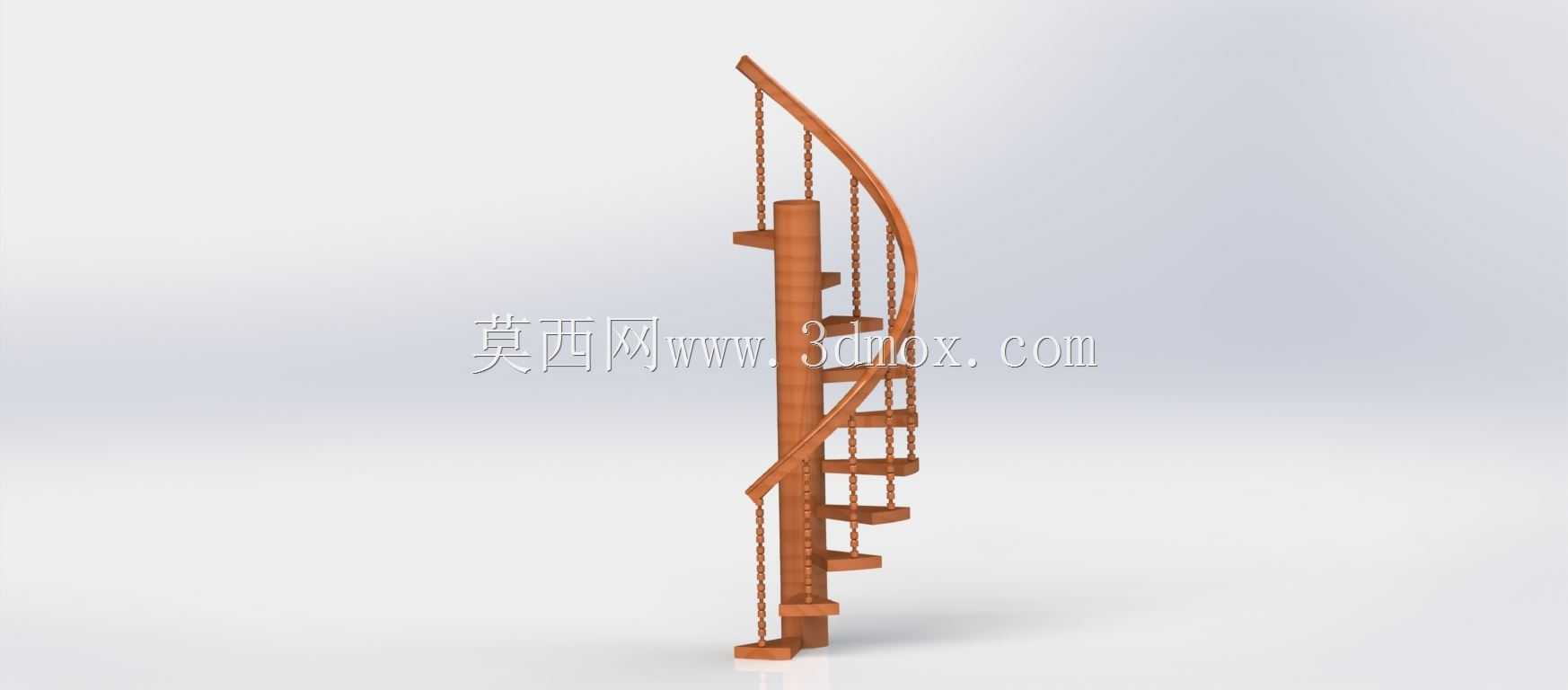

　　这款悬挂式单立柱螺旋楼梯的三维结构，核心围绕小空间垂直通行场景做适配设计，常见于loft夹层、小型商业空间、工业设备操作平台、船舶舱室等垂直净空有限、平面占地要求严苛的通行场景，相比常规折返楼梯，其平面投影仅需直径1.2-1.8米的圆形区域即可完成整层高度的通行布置，能在极小占地条件下满足单人日常通行、小件物品搬运的通行需求。

　　从结构设计逻辑来看，整体采用中心单立柱作为主承重载体，所有踏步件均通过端部连接结构固定在中心立柱上，踏步沿立柱周向按固定升角螺旋排布，相邻踏步的竖向高差控制在180-200mm的常规舒适区间，踏步踏面宽度从靠近立柱端的100mm向外缘逐步拓宽至250mm，满足单人通行时的脚部放置空间，避免踏面过窄导致的通行磕碰。外侧采用弧形扶手搭配悬挂式吊链结构，扶手沿踏步螺旋走向连续弯曲成型，吊链上端固定在楼梯顶部的结构连接座上，下端与每一级踏步的外缘做刚性连接，既可以作为外侧防护结构避免通行时侧倾坠落，同时吊链的拉力可以分担踏步外缘的下挠变形，降低中心立柱连接位置的弯矩载荷，无需在踏步外侧设置额外的落地支撑柱，进一步压缩楼梯的整体占地空间。

　　在安装边界的设计考量上，中心立柱的上下两端均设置有法兰连接结构，上端可与顶部混凝土楼板、钢结构夹层梁做螺栓固定，下端与地面预埋板或地面结构层做刚性连接，安装时仅需保证立柱的整体垂直度偏差不超过1/1000，即可保证整体结构的受力均匀。楼梯的整体升角控制在40-45度区间，相比常规直梯的30-35度升角更陡，这一设计是为了在有限层高下压缩平面投影尺寸，适配空间局促的安装场景，设计时已校核踏步的竖向净空，每一级踏步上方的通行净空不小于2米，避免通行时出现碰头问题。

　　从功能特性来看，这款楼梯的结构没有冗余的装饰构件，所有部件同时承担结构受力与功能作用：中心立柱既是承重主轴，也是踏步的定位基准；弧形扶手既是防护构件，也为通行人员提供连续的手部支撑；吊链既是外侧防护的连接构件，也承担踏步外缘的抗变形载荷。踏步表面做了防滑纹理的结构设计，无需额外粘贴防滑条即可满足日常通行的防滑需求，踏步的悬挑长度经过受力校核，在单人通行的动载荷作用下，踏步外缘的最大下挠量不超过1/400，不会出现明显的形变晃动感。

　　在建模过程中，所有连接位置均做了工程化的细节处理：踏步与中心立柱的连接采用插接加焊接的结构形式，建模时预留了焊脚的结构尺寸，避免出现无厚度的理想面连接；吊链与踏步、扶手的连接位置设置了连接吊耳，吊耳的开孔尺寸与链环直径做了匹配设计，保证装配时无干涉；扶手的弯曲半径与踏步的螺旋升角做了参数化关联，调整层高、踏步数量时，扶手的螺旋路径可自动同步更新，减少后续改型的建模工作量。

　　针对不同安装场景的适配性，该结构可通过调整踏步数量、中心立柱高度来适配2.2米到3.6米的不同层高需求，当层高超过3米时，可在立柱中部增加一道与墙体连接的固定支撑，进一步提升整体结构的稳定性，避免高立柱带来的晃动问题。外侧的吊链防护结构相比常规的板式护栏，自重更轻，安装时无需大型吊装设备，人工即可完成整梯的组装作业，适合在已完成装修的狭小空间内做加装施工，不会对原有地面、墙面结构造成大面积破坏。
