咖啡机蒸汽打奶发泡专用喷嘴结构设计

　　在商用及半自动家用咖啡机的蒸汽输出系统中，奶泡喷嘴是直接决定奶泡绵密度、打发效率的核心执行部件，区别于普通蒸汽喷头，这款喷嘴的结构设计完全围绕高温蒸汽与低温牛奶的两相混合、剪切发泡逻辑展开，适配多数半自动咖啡机的蒸汽 wand 输出端安装需求。从实际应用场景来看，这类喷嘴主要服务于意式咖啡制作流程中的牛奶打发环节，咖啡师操作时将喷嘴没入冷藏牛奶液面下合适深度，设备输出的高温高压蒸汽通过喷嘴内部流道射入牛奶中，在引入空气的同时对牛奶进行加热、剪切，最终形成质地均匀、微泡细密的奶泡，用于制作拿铁、卡布奇诺等含奶咖品，喷嘴的结构合理性直接影响奶泡的成型质量，若流道设计不合理，容易出现大泡过多、奶温不均、喷射飞溅等问题，直接影响出品稳定性。

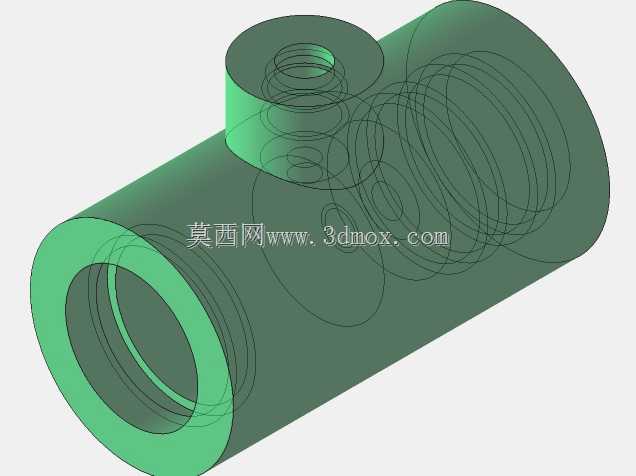

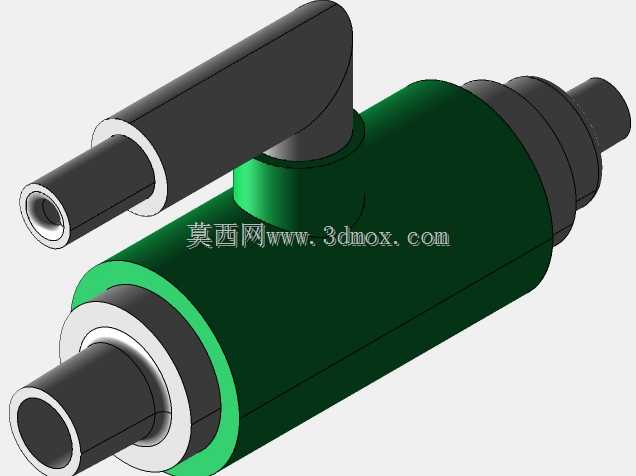

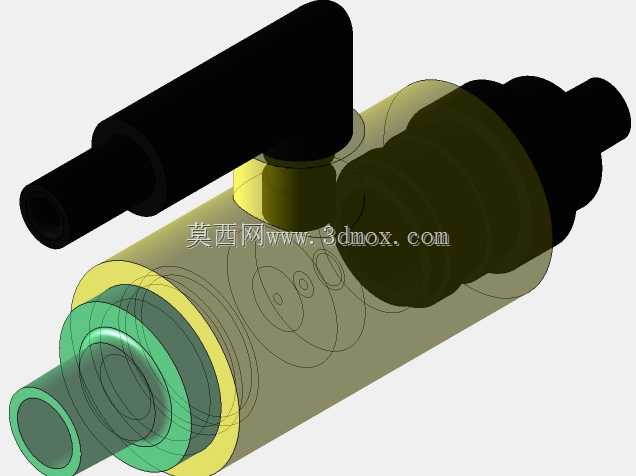

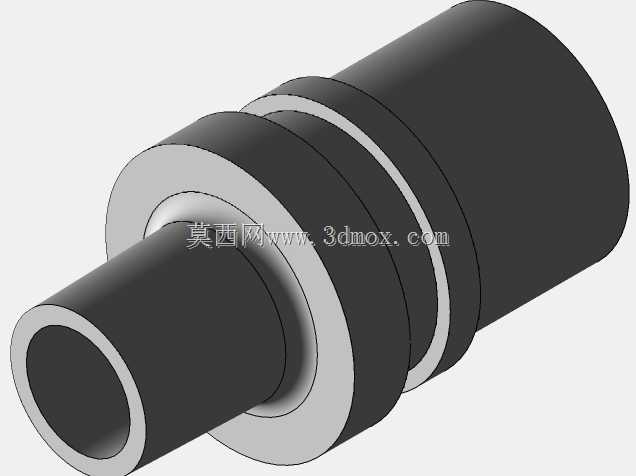

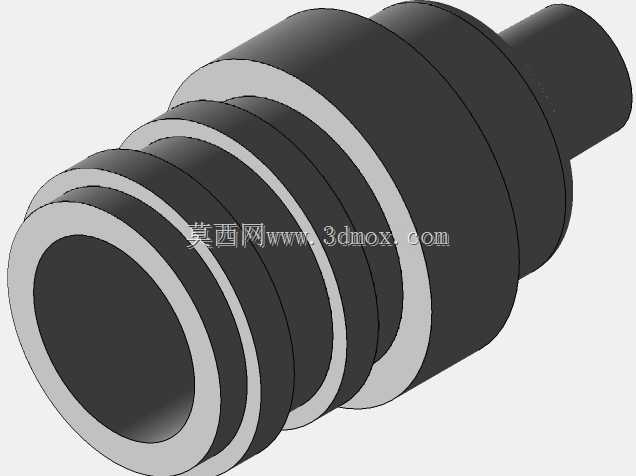

　　从结构设计思路来看，这款喷嘴采用侧进气+轴向出汽的复合流道布局，主体为回转式柱体结构，侧向伸出的进气接头用于对接咖啡机的蒸汽输出管路，主体内部设置有蒸汽扩容腔，高压蒸汽进入腔体后先完成稳压，再通过前端的多组微小出汽孔向外喷射，出汽孔的孔径、排布角度经过反复校核，既保证蒸汽射出时具备足够的动能卷入牛奶形成涡流，又避免流速过高导致牛奶飞溅。主体外侧的多段环形台阶结构一方面用于安装密封胶圈，保证与咖啡机蒸汽 wand 连接时的气密性，避免高温蒸汽泄漏造成烫伤或者压力损失，另一方面不同直径的台阶段可适配不同规格的蒸汽杆安装尺寸，提升配件的通用适配性。

　　从安装边界与尺寸适配角度来看，喷嘴整体采用同轴回转结构设计，主体最大外径控制在常规咖啡机蒸汽杆的适配范围内，侧向进气接头的伸出长度经过优化，不会与咖啡机机身、奶缸发生干涉，安装时仅需将喷嘴后端插入蒸汽杆端部，依靠台阶面定位、配合密封圈实现静密封，无需额外紧固件，日常拆装清洁十分方便——毕竟奶泡喷嘴在使用后容易残留牛奶残渣，若结构存在过多清洁死角，长期使用会滋生细菌、堵塞出汽孔，这款喷嘴的外表面全部采用光滑圆弧过渡，没有难以擦拭的凹槽死角，前端出汽孔为直通孔设计，日常使用后用湿抹布擦拭、通针对孔位进行简单疏通即可完成维护。

　　从功能特性层面看，这款喷嘴的出汽角度经过调校，蒸汽射出后会在奶缸内形成稳定的卷吸涡流，能够在牛奶升温过程中均匀卷入空气，将大气泡剪切为直径小于0.1mm的微泡，最终形成的奶泡质地绵密、流动性好，能够满足咖啡拉花的操作需求。不同于简易的单孔蒸汽喷头，这款喷嘴的多空出汽结构能够让蒸汽与牛奶的接触面积更大，加热均匀性更好，不会出现局部牛奶过热煮沸、局部牛奶未充分升温的问题，打发相同容量牛奶的耗时更短，能够提升高峰时段商用吧台的出品效率。材质选择上，这类喷嘴通常采用食品级接触材质制作，能够耐受咖啡机输出的120-140℃高温蒸汽，长期使用不会出现锈蚀、材质析出等问题，符合食品接触设备的安全要求。

　　在实际选型适配时，需要重点核对喷嘴后端连接段的直径、插入深度与自身咖啡机蒸汽杆的匹配度，同时确认侧向进气接口的通径与蒸汽输出管路的通径一致，避免通径不匹配导致蒸汽压力损失，影响打发效果。这款喷嘴的结构设计充分考虑了咖啡制作场景的实际操作需求，没有冗余的结构设计，所有结构特征都服务于蒸汽稳压、均匀喷射、方便安装、易清洁这几个核心使用需求，对于咖啡机改装、配件替换、同类餐饮流体喷射部件的结构设计都具备参考价值，建模过程中对回转体特征、侧向流道的相贯线处理、密封槽的尺寸公差都做了合理设定，能够直接用于后续的结构验证、开模生产或者3D打印样件测试。
