咖啡机配套压力输送泵结构设计

　　在商用与家用意式咖啡机的流体回路里，压力泵是决定萃取质量的核心执行部件，这款适配小型台式咖啡机的压力泵，主要承担将常温净水加压输送至加热模块、再以稳定压力推送热水穿过咖啡粉层完成萃取的功能，区别于大型工业泵的大流量设计，这类泵的输出压力需要稳定维持在9bar左右的萃取适配区间，流量控制在每分钟数十毫升的级别，避免压力波动冲散粉饼结构导致萃取不均。

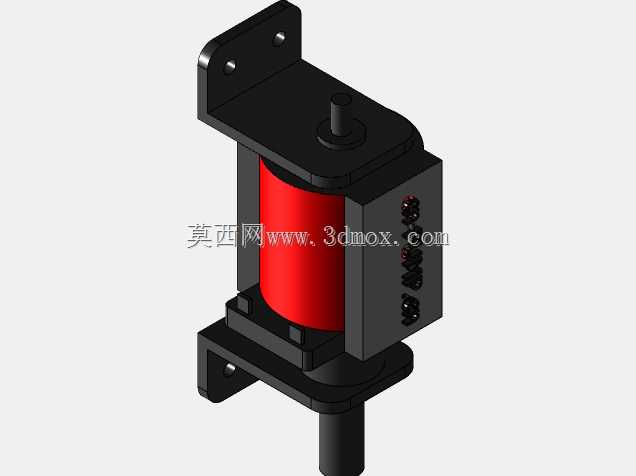

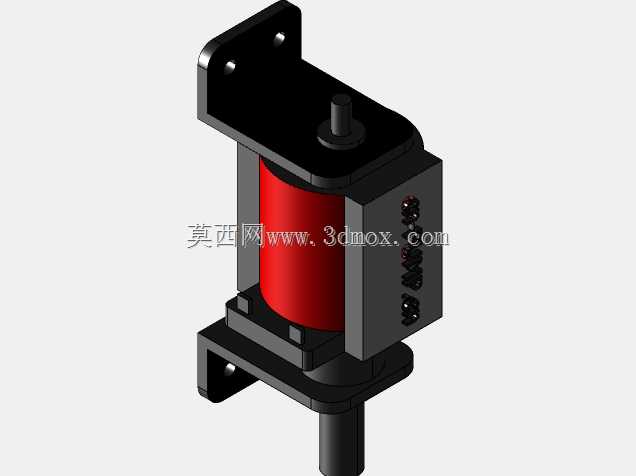

　　从结构布局来看，这款泵采用立式安装的排布逻辑，上下两端设置带安装孔的L型固定支架，支架上的两个通孔适配咖啡机内部钣金机架的螺柱安装位，安装时不需要额外设计转接工装，直接通过两颗M4规格的紧固件即可完成固定，安装边界预留了足够的接线与管路接驳空间，泵体主体的圆柱形腔体为压力容腔，外部红色包覆层为绝缘隔热护套，既可以隔绝泵体工作时产生的微量振动传递到咖啡机外壳，也能避免加热模块传导的余温影响泵体内部密封件的使用寿命。

　　泵体侧方的接线端采用快插式接线端子排布，四个接线点位分别对应电源输入、压力信号反馈、启停控制的线路接驳，现场装配时不需要焊接作业，直接将预制好的端子插片压入对应点位即可完成电气连接，能有效提升整机装配的流水线作业效率。顶部伸出的轴端为压力调节端，出厂时可通过该轴端调整内部弹簧预紧力，校准泵的起跳压力与稳压区间，避免不同批次零部件的公差累积导致输出压力偏离设计值。底部伸出的管接头为进水端，侧方预留的接口为出水端，接口尺寸适配咖啡机常用的4mm食品级硅胶软管，装配时通过卡箍即可完成管路密封，不需要额外的密封胶辅助，符合食品接触设备的装配要求。

　　设计过程中重点考量了泵体的振动抑制问题，上下支架与泵体主体之间设置了橡胶缓冲垫，泵工作时的柱塞往复振动会被缓冲垫吸收大部分，不会传递到咖啡机外壳产生共振噪音，实际测试中整机运行时的泵组噪音可以控制在45分贝以内，符合家用厨电的噪音限值要求。容腔内部的柱塞密封件采用食品级氟橡胶材质，耐受温度区间覆盖0-120摄氏度，既可以适应常温进水的工作场景，也能承受短时回流热水的温度冲击，不会因为长期冷热交替出现密封失效泄漏的问题。

　　从安装边界来看，这款泵的整体占用空间在小型咖啡机的内部布局中非常友好，竖向安装的形态不会占用过多的横向空间，留给水箱、加热模块、酿造单元的排布空间更加充裕，设计师在进行整机内部堆叠设计时，不需要为了适配泵体尺寸刻意压缩其他功能模块的空间。泵体的重量控制在数百克级别，不会对咖啡机的整机重量造成过多负担，同时固定支架的结构强度经过校核，即使在运输过程中出现颠簸振动，也不会出现支架变形、泵体移位的问题。

　　在实际应用场景中，这款泵除了适配常规的意式咖啡机，也可以在同类型的小型饮品设备中使用，比如胶囊咖啡机、小型台式茶饮萃取设备，只要设备需要稳定的小流量高压流体输送，都可以通过调整压力校准值适配对应的工况需求。泵体的进出水方向可以根据整机管路走向调整安装角度，固定支架的对称设计支持正向、侧向两种安装姿态，不需要重新开模制作支架就能适配不同的内部布局，大幅降低了整机厂商的零部件适配成本。

　　结构设计上还考虑了后期维护的便捷性，泵体的外壳采用卡扣式连接而非完全密封焊接，如果设备长期使用后出现密封件磨损的情况，售后人员不需要专用工具就可以拆开外壳更换密封件，不需要整体更换泵组，能有效降低设备的后期维护成本。接线端的防护等级达到IPX4，咖啡机日常使用中出现的溅水、蒸汽冷凝水都不会侵入接线部位造成短路故障，符合厨电产品的安全设计规范。
