小型集成式蠕动流体输送结构设计

　　这款蠕动泵结构的设计初衷，是面向小流量高精度流体输送场景，解决常规泵体在微量试剂传输、粘稠流体输送过程中存在的流体污染、流量控制精度不足的问题。在实际应用场景中，这类结构常被嵌入实验室分析仪器、小型医疗给药设备、家用饮品调配装置、喷墨打印供墨系统内部，作为核心流体动力单元使用，其工作原理是通过挤压弹性软管形成密闭流体腔，随转子转动推移腔室实现流体定向输送，整个输送过程中流体仅与软管内壁接触，不会接触泵体金属或塑料结构件，从根源上避免了流体交叉污染与泵体腐蚀问题，尤其适合输送带有腐蚀性、高粘度、含微小颗粒的特殊流体。

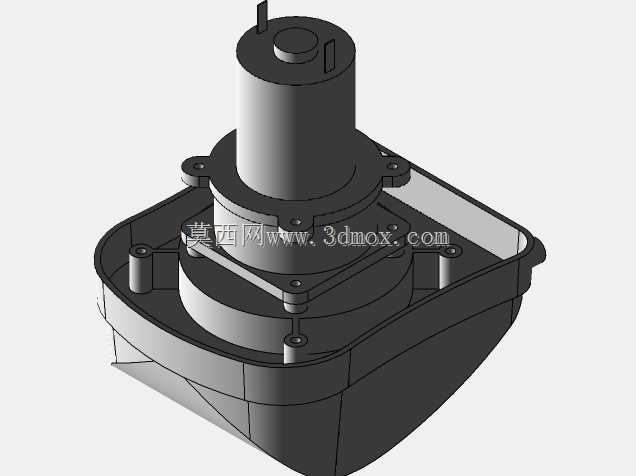

　　从结构设计思路来看，这款泵采用了驱动单元与泵头集成式布局，上部圆柱形腔体为驱动电机安装位，预留了电机轴定位孔与周向防转卡槽，可直接适配常规外径的直流减速电机，无需额外设计转接支架，大幅压缩了整体装配空间。下部方形基座为泵头安装与整机固定载体，基座边缘设计了带安装孔的凸耳结构，四个安装孔的位置度公差控制在0.1mm以内，可直接通过M3螺丝固定在设备安装面板上，基座内部预留了软管走形槽与滚轮转子的安装空间，转子采用三角支撑布局，三个滚轮均匀分布在转子支架上，转动过程中可始终保持至少一个滚轮压紧软管，避免流体回流，保证输送过程的流量稳定性。

　　在安装边界设计上，整体结构的最大外轮廓尺寸适配小型设备的内部安装空间，上部圆柱腔体的外径与下部方形基座的边长比例经过优化，既保证了驱动电机有足够的安装支撑强度，又不会占用过多的横向安装空间。基座底部设计了下沉式凹槽，可容纳软管接头与走线空间，安装时无需在设备面板上预留过大的避让孔，仅需留出对应基座轮廓的安装位即可完成装配。滚轮与软管接触的圆弧面做了抛光处理，粗糙度控制在Ra0.8以下，可减少滚轮转动过程中对软管外壁的磨损，延长软管的使用寿命，同时降低转动过程中的摩擦阻力，减少驱动电机的负载扭矩，适配小功率驱动单元的使用需求。

　　在功能特性层面，这款结构的泵腔压缩量经过反复校核，滚轮压紧软管时的压缩比控制在合理区间，既可以完全截断流体保证流量精度，又不会因为压缩量过大导致软管过早疲劳损坏。转子支架与中心轴的配合采用间隙配合设计，配合间隙控制在0.02-0.04mm之间，既保证转子转动灵活无卡滞，又不会出现径向窜动导致的流量波动。基座上的软管进出口位置设计了软管定位卡槽，可快速固定软管位置，装配时无需额外涂胶或使用扎带固定，提升装配效率，同时也方便后期更换磨损的软管，降低维护成本。

　　针对不同场景的使用需求，这款结构的安装孔位采用通用化设计，可适配不同壁厚的弹性软管，仅需更换对应规格的滚轮组件即可调整流量范围，无需重新开模制作基座与驱动安装结构，具备较强的场景适配性。在实际选型过程中，结构设计人员可根据目标设备的流量需求，匹配对应转速的驱动电机与对应内径的软管，即可覆盖从每分钟几毫升到几百毫升的流量输送区间，满足不同细分场景的使用要求。整个结构的壁厚设计经过强度校核，基座壁厚均匀，避免注塑成型过程中出现缩痕、变形等问题，上部电机安装位的加强筋结构可提升电机安装的稳定性，避免电机高速转动时出现共振问题，降低设备运行过程中的噪音。
