双列安装孔侧通式方形连接固定座

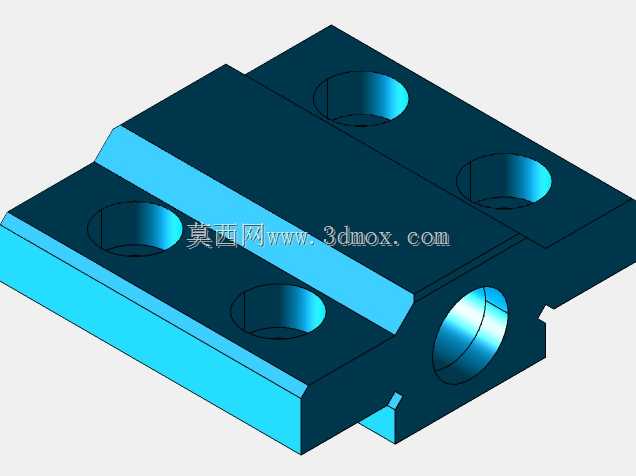

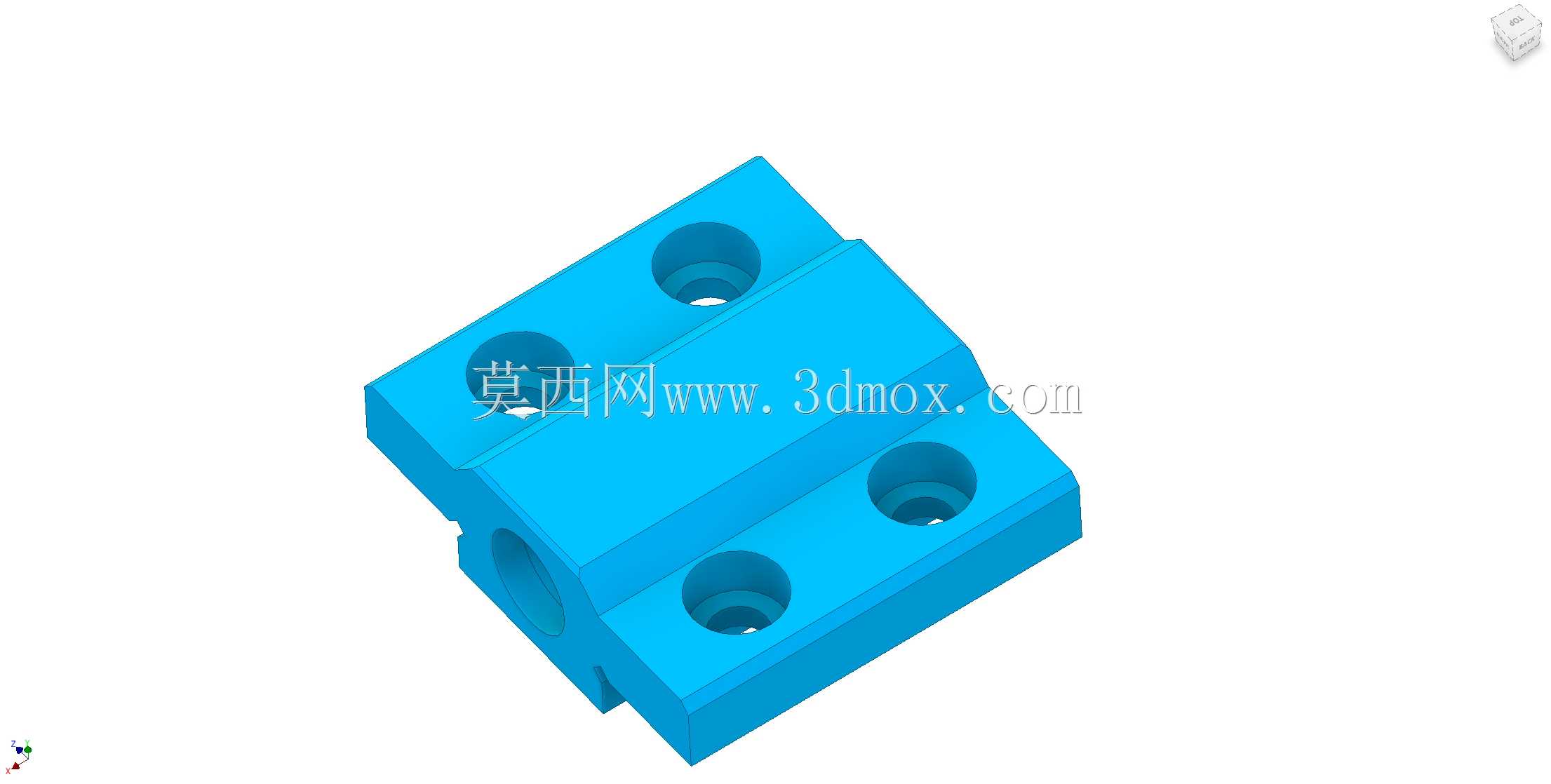

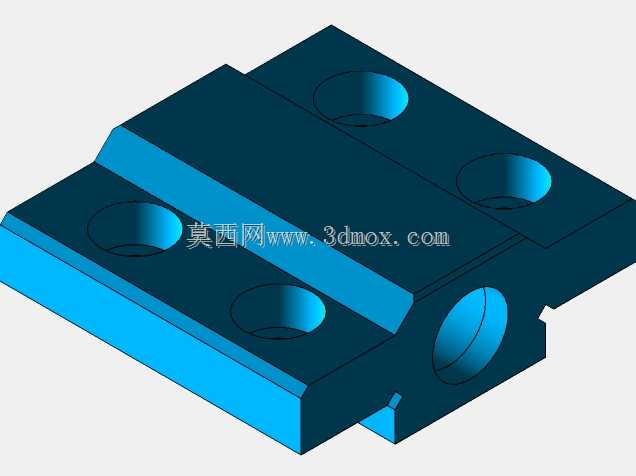

　　这款侧通式方形连接固定座，在小型自动化装配线的气动回路排布、轻工设备的走线导向、检测工位的小型传感器安装支架场景中都有高频应用，很多做桌面型非标设备的结构工程师在排布紧凑型安装位时，常会选用这类一体成型的固定座来替代拼接式的支架结构，减少装配累计误差。从结构功能来看，主体采用方块式一体构型，正面排布四个沉头安装孔，孔位沿座体长度方向对称分列两侧，沉头深度完全适配常规内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出座体表面，避免和周边运动部件产生刮擦干涉；座体单侧开设的横向贯通孔，可作为光轴穿接通道、小型气管走线通道或者细径线缆的防护通道，贯通孔的内壁做了等径设计，穿装时不会出现卡滞，孔口边缘做了微小倒角处理，去除机加工毛刺的同时，

　　也能避免穿装管线时割破管壁或线皮。设计思路上完全围绕紧凑型安装场景做优化，整体采用对称式布局，四个安装孔的孔距公差控制在常用的机械安装精度范围内，既可以单座独立使用，作为小型元件的安装基座，也可以多座串联排布，作为长距离光轴的中间支撑座，或者多管路的并行固定座；座体的两个拼接端面做了平面度处理，多座拼接时端面可以完全贴合，不会出现拼接缝隙导致的定位偏移，贯通孔的同轴度也能满足多座串联穿接长轴的使用要求，不会出现轴体卡滞的问题。从安装边界来看，座体整体为规整长方体，所有外棱边都做了去毛刺处理，没有突出的异形结构，安装时不需要预留额外的避让空间，四个沉头孔的位置距离座体侧边留有足够的壁厚，螺钉锁紧时不会出现座体开裂的问题；

　　横向贯通孔的中心高度和座体底面保持固定尺寸差，安装后可以直接确定穿装部件的中心高度，不需要额外做高度调整垫片，能有效减少现场装配的调整工作量。实际使用中，这类固定座常搭配紧定螺钉使用，在贯通孔对应的座体侧壁可以按需加工螺纹孔，穿装光轴或者管线后拧入紧定螺钉即可完成轴向固定，不需要额外做焊接或者粘接固定，拆装调整都很方便；座体的平面安装底面可以直接贴合在铝型材表面、设备安装板表面或者钣金机架表面，不需要额外加工适配的安装槽，适配市面上大部分常规的工业铝型材安装槽距，也可以直接固定在预制的钢板安装面上，适配性较强。相比拼接式的支架结构，这种一体成型的固定座整体刚性更好，在设备运行产生持续振动的工况下，不会出现拼接部位松动移位的问题，长期使用的定位精度保持性更好，在一些需要频繁调整工位位置的检测设备上，这类固定座拆装后重新安装的重复定位精度也能满足使用要求，不需要每次拆装后重新校准位置。
