内燃机冷却系统水泵端盖结构设计

　　在车用内燃机、小型通用动力机组的冷却循环回路里，水泵端盖是决定泵体运行可靠性的核心承压结构件，它并非简单的封盖零件，而是同时承担着流道导向、部件安装定位、静密封承压、外接管路对接的多重功能，其结构设计的合理性直接影响冷却系统的容积效率与长期运行的密封稳定性。从实际装车应用场景来看，这类水泵盖多用于小排量乘用车、通用汽油机、小型工程机械动力单元的离心式冷却水泵上，安装位置处于泵体的叶轮腔外侧，一侧贴合泵体主壳体形成封闭的叶轮工作腔，另一侧预留的多组接头分别对接缸体水套进水口、小循环旁通管路、暖风取水管路以及排气溢流通道，是冷却回路中多个流路的交汇分配节点。

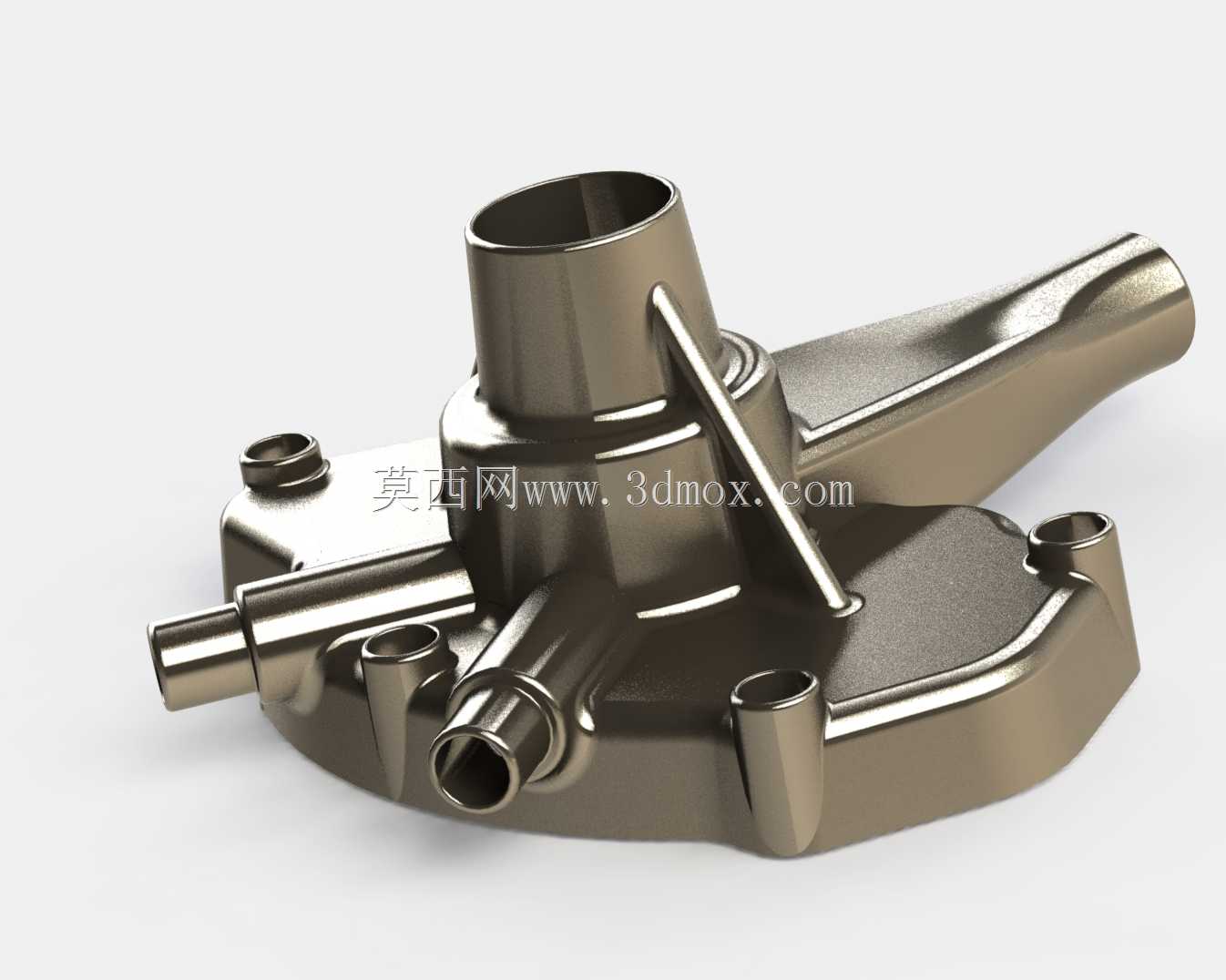

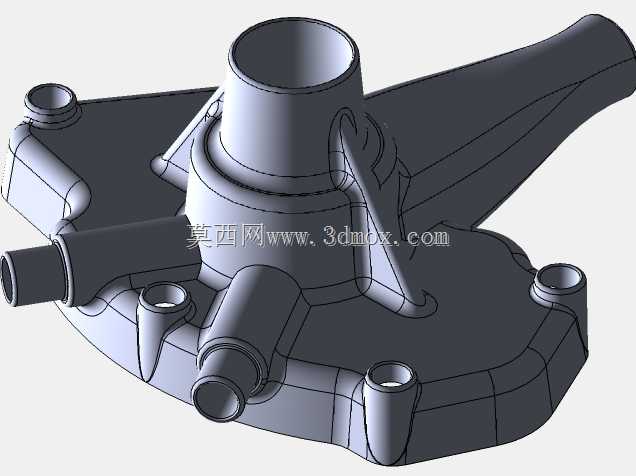

　　从结构功能特性来看，该零件采用一体化压铸成型的基体结构，材质多选用压铸铝合金，兼顾轻量化要求与承压能力，基体厚度根据不同区域的受力情况做差异化设计：主流道区域壁厚控制在3.5-4mm，承受流体脉动压力的主密封面周边做局部加厚至5mm，避免长期受冷却液压力循环作用出现蠕变变形。主腔体为适配离心叶轮的旋转轮廓，设计为渐扩式的涡壳流道结构，流道表面做平滑过渡处理，无锐角与突变台阶，可减少冷却液在腔体内的沿程阻力与湍流损耗，提升水泵的输水效率。零件上分布的多组管状接头，分别对应不同的管路功能：中心位置的大直径凸台为水泵轴的穿装定位座，内孔预留了水封组件的安装台阶，与泵轴配合的间隙控制在0.02-0.05mm，既保证轴系转动无卡滞，又能配合水封实现腔体的动密封；侧向伸出的长管接头为水泵的出水主通道，对接发动机缸体的进水口，管口设计有环形卡箍槽，可适配快插式橡胶水管的安装固定，卡箍槽的深度与宽度符合车用管路的通用安装标准，保证管路连接后在1.5bar系统压力下无脱管渗漏风险；其余几组不同直径的短管接头，分别对应小循环回路、暖风回路、排气孔的连接需求，每个接头的通径根据对应回路的流量需求做匹配设计，避免通径过大造成流量分配失衡，或是通径过小增加流阻。

　　在安装边界设计上，零件外缘均匀分布的多个带通孔的凸台，是水泵盖与泵体主壳体的连接点位，每个凸台底部都设计有加强筋与主腔体相连，避免螺栓拧紧时凸台出现断裂变形；凸台的密封面采用整体一次精加工，平面度控制在0.03mm以内，可配合密封垫片实现腔体的静密封，螺栓孔的位置度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入泵体对应的螺纹孔，不会出现偏载造成的密封面压合不均。零件上预留的多个小直径凸柱，是水泵皮带轮护罩、线束固定卡扣等附属部件的安装基座，这些凸柱的位置根据周边部件的布置空间做避让设计，避免安装后与旋转部件、周边管路出现运动干涉。

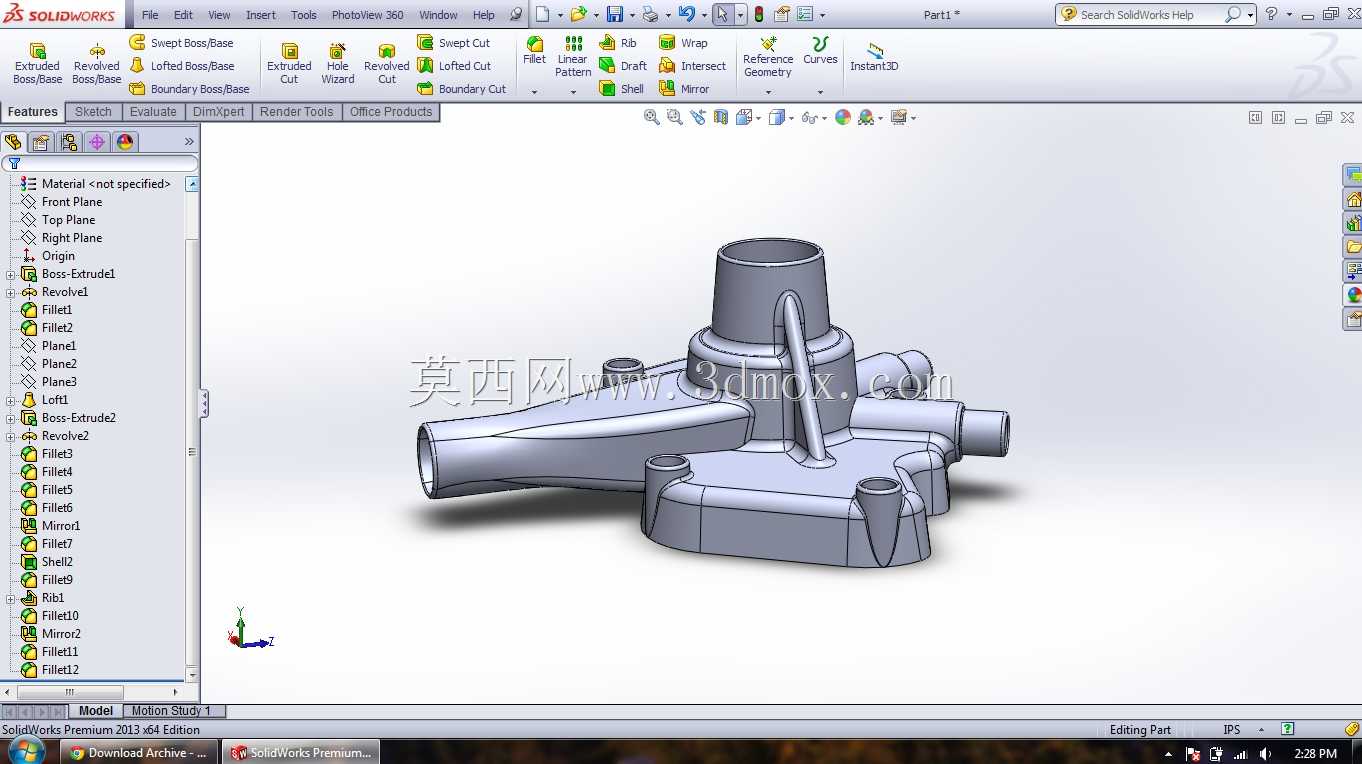

　　从设计思路层面来看，这类零件的建模过程需要优先匹配水泵的性能参数，首先根据冷却系统的流量、扬程需求确定涡壳流道的截面变化曲线，再根据叶轮的外径尺寸确定主腔体的内部轮廓，之后结合发动机舱的布置空间确定各个外接接头的伸出方向与角度，最后根据受力分析结果调整壁厚与加强筋的分布，在保证结构强度的前提下尽可能压缩零件的整体体积与重量。建模过程中需要重点关注各个流道的衔接处的圆角处理，尤其是不同管径的接头与主腔体连接的位置，需要做平滑的过渡曲面，避免出现应力集中点，同时减少流体在该处的涡流损耗；密封面的加工余量需要在建模时提前预留，保证后续机加工后可以达到要求的平面度与粗糙度。在做装配校验时，需要模拟水泵全行程的跳动情况，确认水封安装位与泵轴的同轴度公差在允许范围内，同时核对各个外接接头的角度与周边部件的间隙，保证在发动机运行的振动工况下，管路不会与周边部件出现摩擦干涉。

　　这类零件的失效多集中在密封面变形渗漏、接头根部断裂、流道气蚀几个方面，因此在结构设计时，接头与主腔体连接的位置都做了圆角过渡与加强筋补强，可承受管路插拔与运行振动带来的交变载荷；主腔体的内壁轮廓根据流体仿真结果做优化，避免局部低压区造成的气蚀损伤，延长零件的使用寿命。对于三维建模从业者而言，这类零件的建模难点在于涡壳曲面的顺滑构建与多个接头的空间角度定位，需要兼顾流体性能要求与制造工艺的可行性，避免出现无法脱模或是壁厚不均的压铸缺陷，同时所有安装点位的尺寸公差需要与整车的装配要求匹配，保证零件可直接适配对应机型的安装需求。
