对开式轴类支撑固定座结构设计

　　在常规的传动系统布局里，这类对开式支撑结构的应用场景覆盖了从轻载输送线到中型传动机组的多个环节，最常见的是在长轴系的中间支撑点位，用来抵消长轴运转时产生的径向挠度，避免轴体因为悬臂过长出现运转抖动、密封件偏磨的问题。和整体式轴座相比，这种剖分结构的核心优势在于后期维护的便利性，不需要拆解轴端的联轴器、带轮或者链轮组件，只需要拆开上半部分的压盖就可以完成轴瓦或者轴承的更换，在连续生产的产线设备上，这种设计能把维护停机时间压缩到整体式结构的三分之一不到。

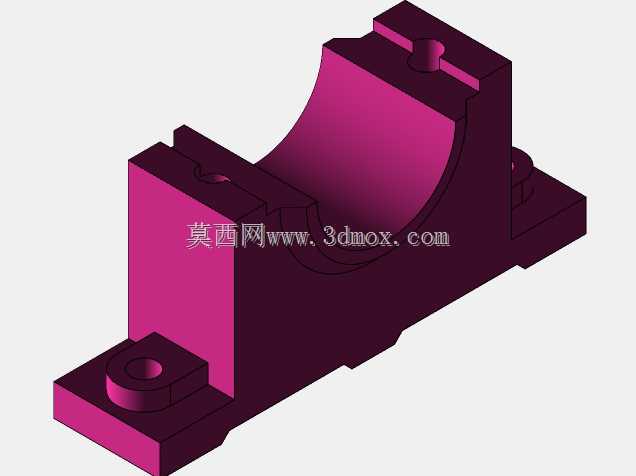

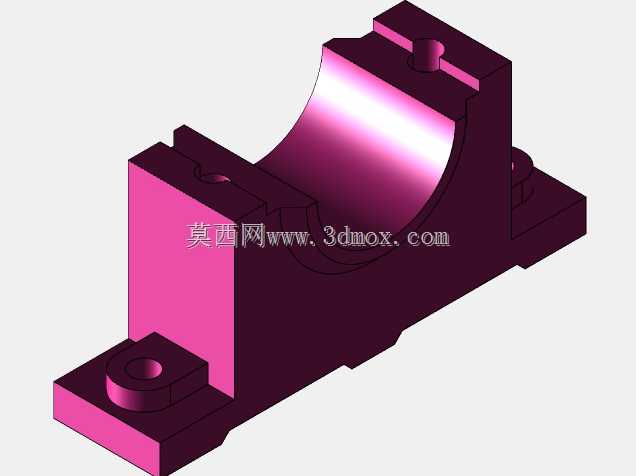

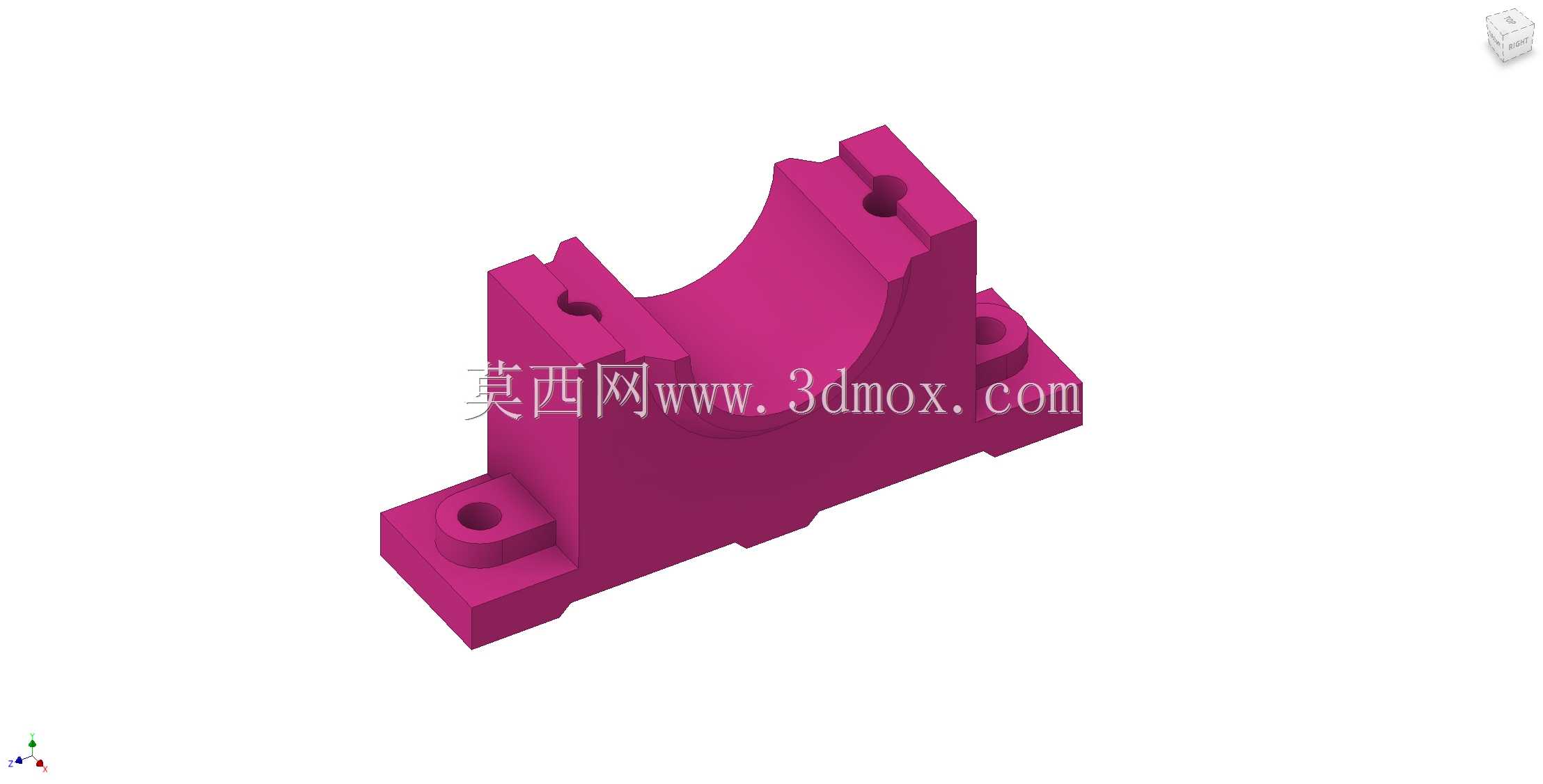

　　从结构功能来看，下半部分的基座是主要的承力载体，底部伸出的两个带安装孔的支脚，是整个部件和设备机架连接的核心边界，安装孔的位置公差直接决定了轴系的对中精度，建模的时候特意把安装孔的沉台深度做了冗余设计，既可以适配内六角圆柱头螺钉的沉头安装，也能在需要的时候加装防松垫圈，不会出现螺钉头高出安装面导致座体贴合不实的问题。上半部分的弧形压盖和下半部分的弧形槽共同组成了轴类零件的容纳腔，腔体内壁的圆弧面同轴度是整个设计的核心管控项，要是圆弧面不同轴，装夹之后轴体会出现别劲的情况，空载转动的时候就能感觉到明显的阻尼不均，带载运转后很快就会出现局部磨损、温升超标的问题。

　　设计过程中最先确定的是容纳腔的直径参数，这个尺寸直接匹配常用的光轴或者带轴套的轴径，压盖两侧的凸台是用来穿装锁紧螺栓的，螺栓孔的位置特意避开了弧形腔体的壁厚最薄区域，防止锁紧的时候应力集中导致座体开裂。基座侧面和压盖上的小直径通孔，是用来安装润滑注油嘴的，在长期运转的工况下，可以不用拆解结构直接通过注油嘴向配合面加注润滑脂，减少配合面的干摩擦损耗。整个部件的外形没有做多余的曲面造型，所有的外角都做了C2的倒角处理，既避免加工完成后锐边划手，也能在铸造或者3D打印成型的时候减少应力集中的点位，降低成型过程中出现开裂、变形的概率。

　　安装边界方面，底部两个支脚的安装孔中心距是固定的，选型的时候只需要核对机架上的预留安装孔位是否匹配，不需要额外做转接板，座体的总高度控制在常规传动线的安装高度区间内，不会和下方的机架横梁或者上方的护罩产生干涉。压盖顶部的平面是加工基准面，后期检修的时候可以把百分表吸在轴上，打表测量这个平面的跳动来判断座体是否出现安装移位，不需要重新拆解整个轴系做对中检测。在一些有轻度腐蚀的工况下，这个结构也可以通过更换材质来适配，比如用尼龙或者不锈钢材质加工，就能用在食品输送线或者户外露天的传动设备上，结构本身不需要做任何改动，只需要调整材质和表面处理工艺就能覆盖不同的使用场景。

　　实际建模的时候，特意把剖分面的位置做了0.02mm的配合间隙预留，避免加工误差导致上下两部分合模的时候出现错位，锁紧螺栓的孔位做了0.5mm的间隙放大，允许安装的时候有微小的位置调整量，降低对加工精度的过度要求，同时也不会影响最终的装夹同轴度。整个结构的壁厚是均匀过渡的，从安装支脚到弧形腔体的壁厚差控制在2mm以内，不管是采用铸造、机加工还是增材制造的方式加工，都不会因为壁厚不均出现缩孔、翘曲的成型缺陷。
