带安装凸耳的开槽法兰式连接座结构

　　这类带周向开槽与安装凸耳的法兰式连接座，在轻工输送设备、小型流体管路接驳、通讯设备机架固定场景中应用十分广泛，很多做通讯基站配套机架、小型物料输送线的结构工程师，在做轴向定位与周向可调连接时，都会优先选用这类结构做衔接部件。从实际使用场景来看，它既可以作为轴端的端盖式支撑座，承托小型传动轴的端部径向载荷，也可以作为管路系统中的中间连接法兰，实现两段不同口径管件的同轴对接，周向均匀分布的四个安装凸耳上预留了光孔，用来穿装紧固螺栓，而凸耳之间的法兰盘边缘开出的四个通槽，是为了适配安装位置存在一定角度偏差的工况——安装时不需要提前把螺栓孔完全对正，只要把槽位对准预装的螺柱，转动调整到合适角度后再拧紧紧固件即可，相比全孔位的固定法兰，它的安装容错率提升了很多，尤其适合现场安装空间狭窄、无法精准对位的户外通讯机架、小型生产线改造场景。

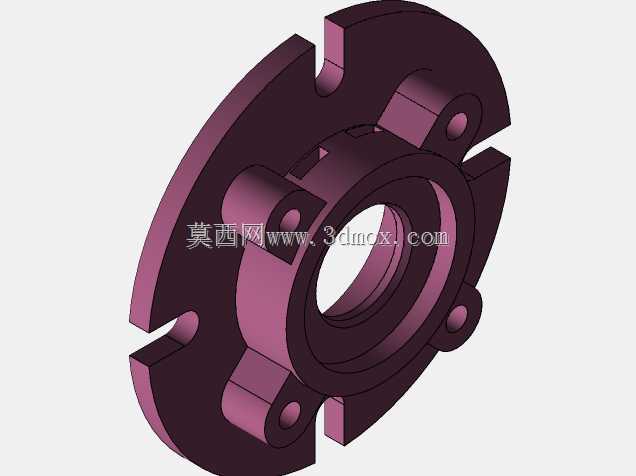

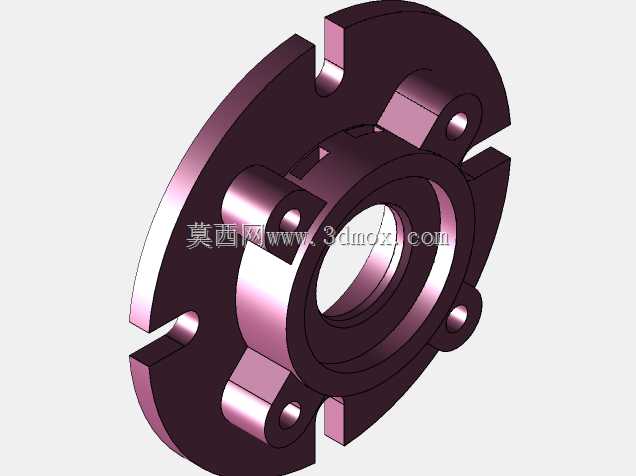

　　从结构设计思路来看，这个零件的主体采用阶梯式同轴腔体设计，中心的通孔是贯通式设计，根据不同使用场景可以穿装传动轴、输送管路或者走线护套，中心孔外围做了两层阶梯凸台，内层凸台的高度略高于外层，用来嵌入对接部件的定位止口，保证对接后的同轴度，避免连接后出现径向偏移；外层凸台和四个安装凸耳是一体成型结构，凸耳的厚度比法兰盘主体略厚，用来增加螺栓紧固位置的结构强度，避免螺栓拧紧时出现应力集中导致的凸耳断裂。法兰盘边缘的四个开槽是等角度90度分布，槽的宽度比常用的M6、M8紧固螺栓外径大1.5mm左右，既可以保证螺栓顺利卡入，又不会因为间隙过大导致连接后出现晃动，槽的端部做了圆弧过渡，避免开槽位置的应力集中，在长期受振动载荷的工况下减少开裂风险。

　　从安装边界尺寸来看，这类连接座的最大外圆直径一般根据适配的中心通径匹配，以常见的适配20mm中心通径的规格为例，法兰盘主体外圆在100mm左右，四个凸耳的外端到中心的距离在120mm左右，整体安装占用的平面空间是直径125mm的圆形区域，安装时需要在对接面上预留至少5mm的避让空间，避免凸耳和周边结构发生干涉。零件的总厚度一般在25mm左右，其中内层定位凸台的高度在5mm，嵌入对接件的止口深度控制在4mm，既可以保证定位精度，又不会因为嵌入过深导致拆卸困难。中心阶梯孔的大端直径一般在45mm左右，用来容纳对接件的轴端或者管端，小端的贯通直径根据实际穿装需求调整，孔壁的粗糙度一般控制在Ra3.2即可，不需要过高的加工精度，因为它主要起定位衔接作用，不做相对运动的摩擦面。

　　在实际选型使用时，需要注意几个细节：首先是安装凸耳上的光孔直径要和选配的螺栓规格匹配，一般比螺栓大0.5mm即可，过大的间隙会导致连接后同轴度下降；其次是法兰盘和对接面之间要根据使用场景加装密封垫或者减震垫，如果用在流体管路接驳场景，要选用耐对应介质的橡胶密封垫，垫的厚度不要超过2mm，避免过厚导致定位凸台无法完全贴合止口；如果用在有振动的设备机架连接场景，可以加装薄橡胶减震垫，吸收运行时的振动载荷，减少螺栓松动的概率。另外，周向开槽的位置在安装时要尽量避开受力方向，比如承受径向载荷的连接场景，要把开槽位置调整到不受径向力的角度，让实心的凸耳位置对应主要受力方向，这样可以提升整体连接的刚性，避免长期受力后槽位出现变形。

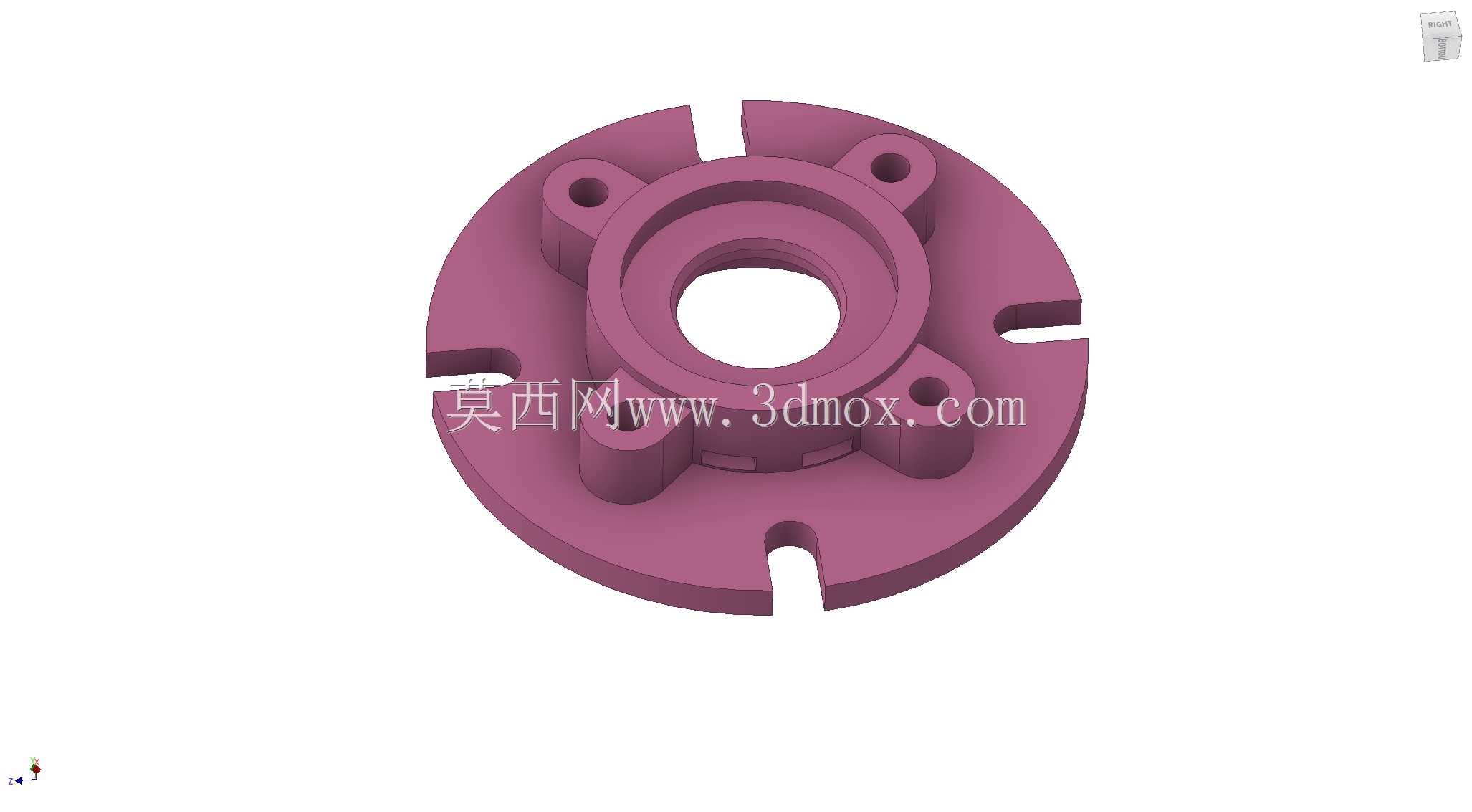

　　从建模逻辑来看，做这个零件的三维模型时，首先要拉出主体的法兰盘基体，然后做出中心的阶梯通孔，再拉伸生成四个周向分布的安装凸耳，之后在凸耳上切除出安装光孔，再在法兰盘边缘切除出四个等角度分布的安装槽，最后对所有的锐边做C0.5的倒角处理，避免加工和安装时割手，同时减少应力集中。建模时要注意各个特征的同轴度约束，中心孔、阶梯凸台的轴线要完全重合，安装凸耳和开槽的角度分布要均匀，不然生成的工程图会出现尺寸偏差，实际加工出来的零件会出现安装对位困难的问题。这类零件一般采用铸铁或者铸铝材质加工，铸铁材质的刚性更好，适合承受较大载荷的设备连接场景，铸铝材质的重量更轻，适合通讯机架这类对重量有要求的安装场景，加工完成后一般做喷塑或者氧化处理，提升表面的防锈能力，适配户外或者潮湿环境的使用需求。
