多接口法兰连接三通式管路接头结构

　　这类多接口带法兰的三通管路构件，常应用在中小型流体输送系统的支路分流场景里，不管是低压气动回路、小型液压支路，还是实验室流体管线、小型设备的冷却循环管路，都能见到这类结构的身影。它的核心作用是在垂直主管路的基础上，引出两个不同方向的支路通路，实现单路输入、双路输出或者多向汇流的流体导向功能，相比外接多个转接头拼接的管路方案，一体结构的接头能减少至少两个密封连接点位，大幅降低管路系统的泄漏风险，同时也能压缩管路排布的占用空间，让紧凑布局的设备内部走管更规整。

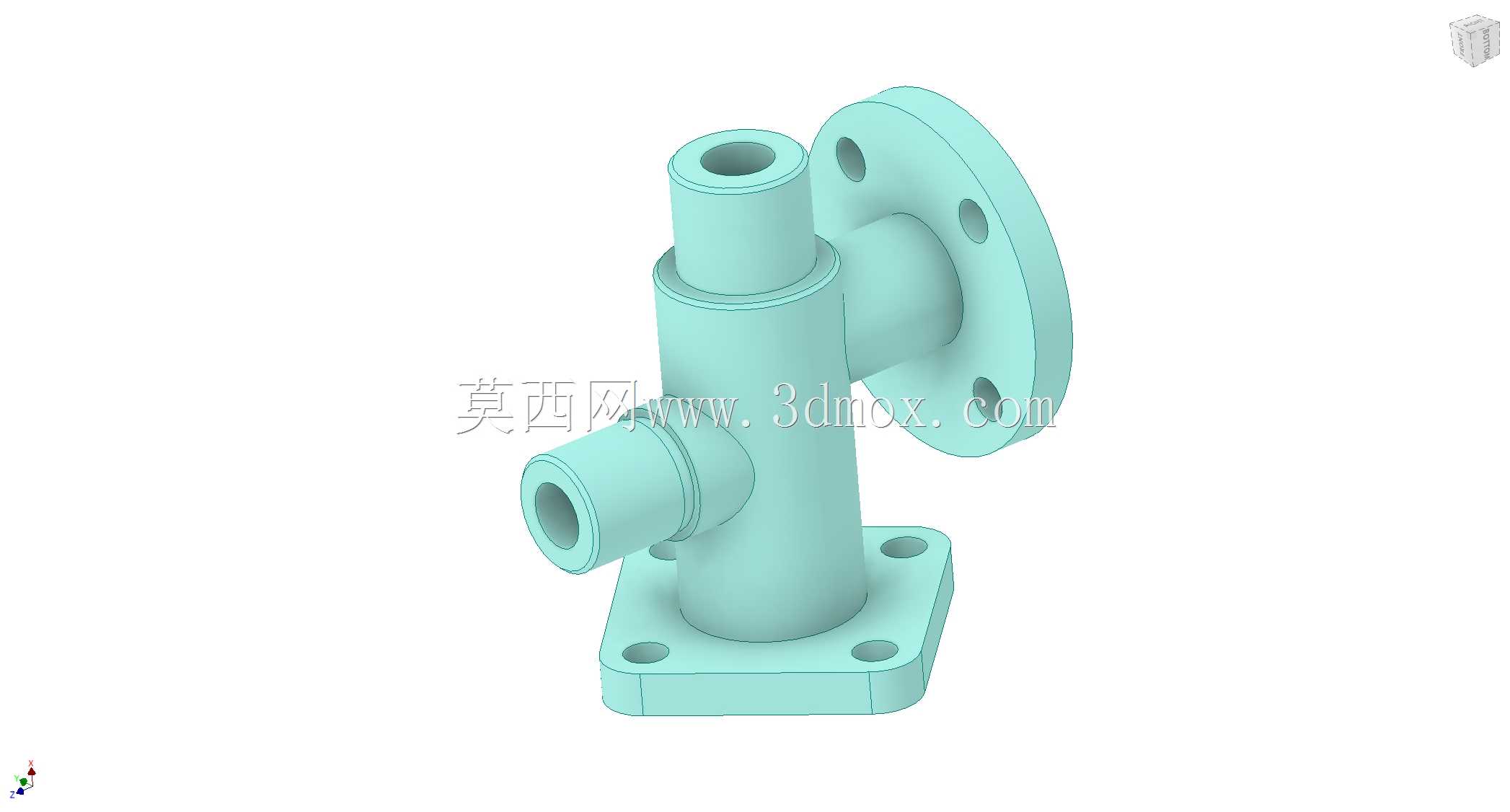

　　从结构设计逻辑来看，这个构件采用了底部方形安装法兰加侧部圆形连接法兰的双固定设计，底部方形法兰的四个角预留了沉头安装孔，安装时可以通过螺栓将整个接头牢牢固定在设备基座或者安装面板上，沉孔结构能让螺栓头部完全没入法兰平面，不会突出安装面干涉周边其他构件的排布，方形法兰的密封面做了精磨处理，和安装面贴合时能保证足够的平面度，避免固定后出现应力倾斜导致接口错位。侧部的圆形法兰带四个均布的通孔，用来对接同规格的法兰式管路或者功能阀件，法兰端面预留了密封槽安装位，装配时搭配O型圈或者密封垫片就能实现端面静密封，适配0-1.6MPa的常规流体压力工况。

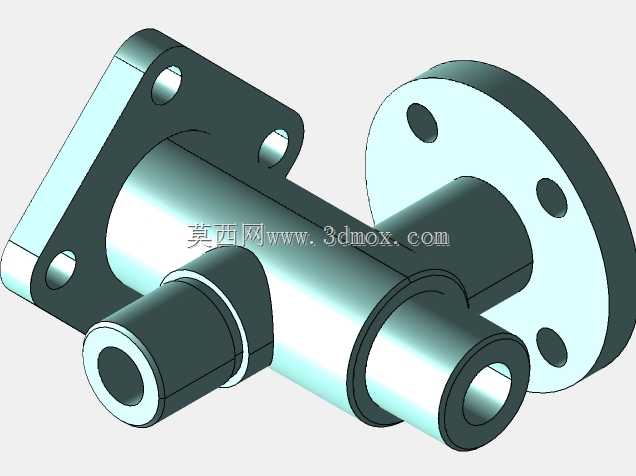

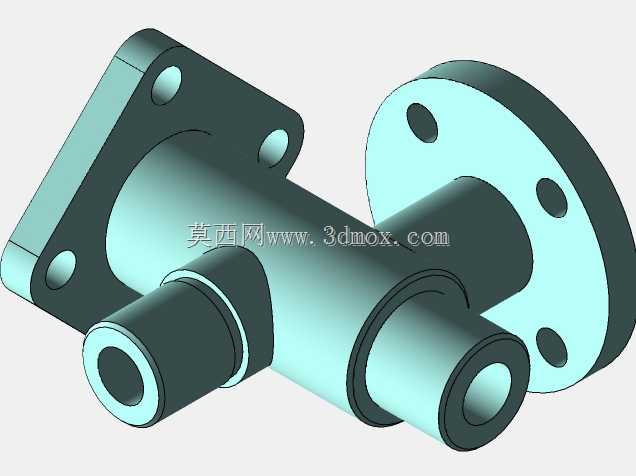

　　主体的竖向主管路上下两端都做了外伸的圆柱接口，接口外径做了公差配合设计，既可以适配快插式气管接头，也能通过套入软管后用卡箍锁紧固定，侧方垂直于主管路伸出的横向接口和侧法兰的内孔保持同轴度，流体从任意一个接口进入后，都能顺畅分流到另外两个通路，内部流道做了圆弧过渡处理，没有直角突变的结构，能减少流体流经时的局部阻力损失，降低管路内的紊流噪音，也能避免杂质在直角拐角处沉积堵塞通路。

　　在建模过程中需要重点把控几个尺寸边界：底部方形法兰的安装孔中心距要和常用安装面板的预留孔位匹配，四个孔的位置度公差要控制在0.1mm以内，避免安装时出现螺栓无法穿入的问题；侧部圆形法兰的密封面和内孔的同轴度要严格保证，否则对接法兰锁紧后会出现密封面压合不均导致的泄漏；三个外伸接口的外径尺寸要根据适配的管路规格做公差标注，通常采用h7的公差等级，既保证接头能顺利插入管路，又不会因为间隙过大导致密封失效。另外主体和两个法兰的衔接位置都做了圆角过渡，避免应力集中，在长期受流体压力冲击或者管路震动的工况下，不会在衔接位置出现开裂失效的问题。

　　实际选型应用时，要根据输送介质的特性选择对应的构件材质，输送普通压缩空气或者冷却水可以采用常规工程塑料或者铝合金材质，输送有腐蚀性的化学流体则需要更换为不锈钢或者PPH材质，同时要核对各个接口的通径尺寸和系统流量需求是否匹配，避免通径过小造成管路压损过大，影响整个流体系统的工作效率。安装时要先固定底部方形法兰，再依次对接侧法兰和各个外接管路，每个连接点位的紧固件要采用对角锁紧的方式，保证密封面受力均匀，避免单侧受力过大导致法兰变形或者密封件压损。
