带法兰凸缘的轴套类连接基座结构设计

　　日常做非标设备结构设计时，这类带凸缘法兰的轴套基座是非常常见的支撑类零件，多数场景下用在需要对旋转轴、导向杆做径向支撑同时保证轴向定位的工位上，比如小型输送线的从动辊端支撑、气动滑台的导向轴端部固定、工装夹具的旋转销轴座，甚至部分小型减速机的输入输出端轴座也会采用类似结构。从结构本身来看，主体是带贯通内孔的筒状轴套部分，内孔是核心配合面，通常需要根据适配的轴径做公差匹配，多数工况下会选用H7级公差，和轴之间保留间隙配合或者过渡配合，如果是需要加装无油衬套、滚动轴承的场景，内孔尺寸还要对应标准件的外径做适配，预留足够的压装余量，同时筒壁的厚度要根据实际承受的径向载荷计算，避免长期受载出现开裂或者形变。底部的法兰盘是安装定位的核心结构，

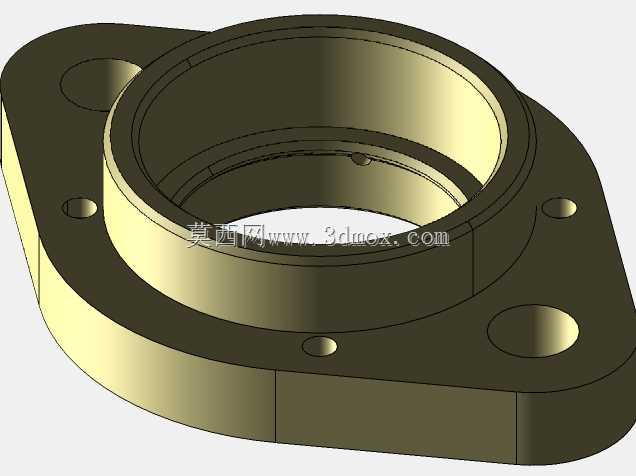

　　法兰整体做了切边处理，不是完整的圆形，这种设计一方面是缩减零件整体占用的安装空间，在狭小的安装位里能避开周边的干涉部件，另一方面切边后的平面可以做安装时的防转定位，不需要额外加定位销就能避免座体在受周向力时出现转动。法兰上分布的多个安装孔是沉孔设计，安装时内六角螺栓可以完全沉入孔内，不会突出法兰表面，避免和周边运动部件产生刮擦，孔位的分布做了不对称设计，能防止安装时出现方向装反的问题，这点在现场装配时能减少很多出错的可能。法兰和筒身衔接的位置做了圆角过渡，避免应力集中，要是零件用在有振动的工况下，这个圆角能大幅降低衔接位置出现疲劳断裂的风险，很多新手建模时容易忽略这个过渡，直接做直角衔接，

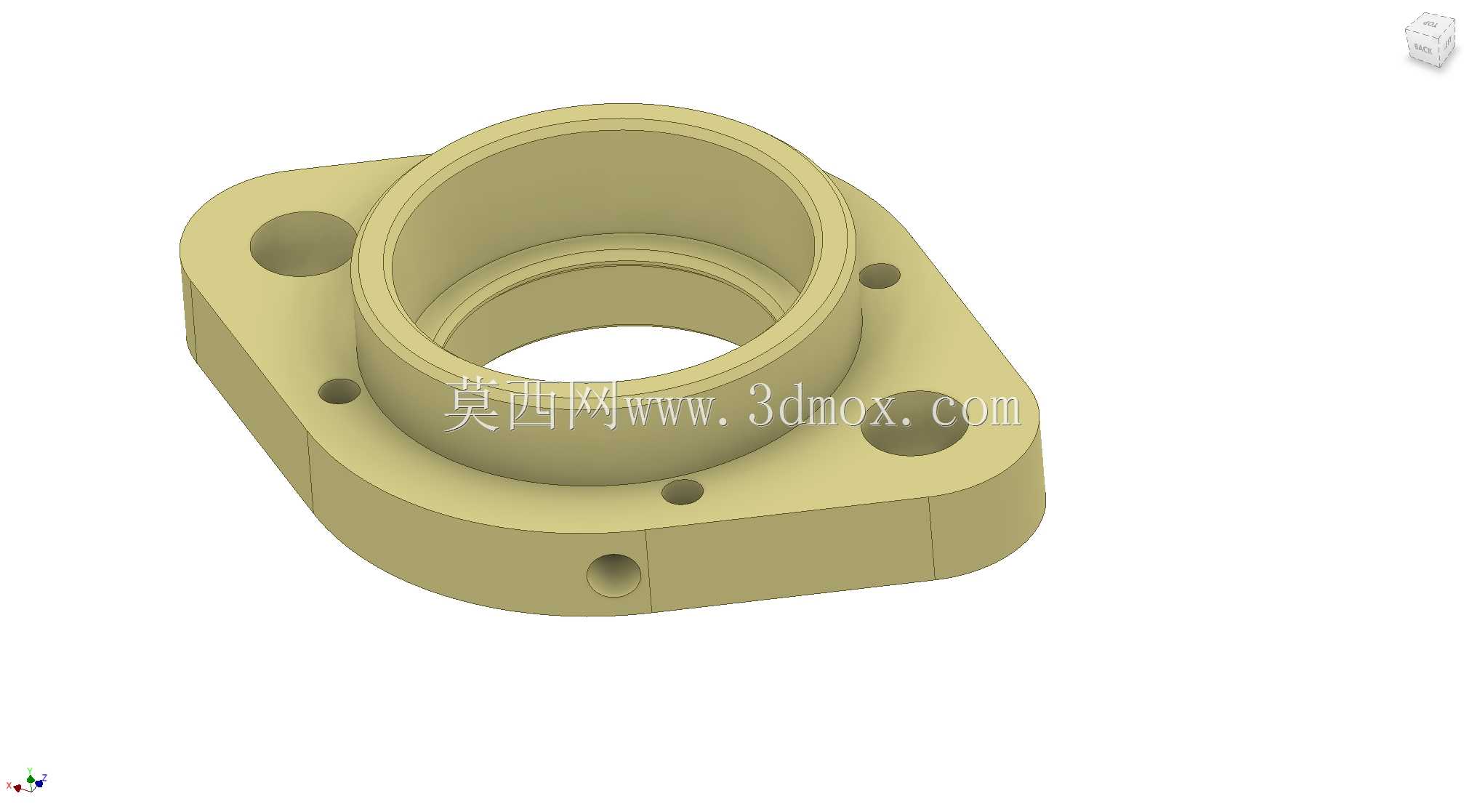

　　实际加工出来的零件在受交变载荷时很容易在根部开裂。筒身侧壁上的径向小孔是油孔或者顶丝孔，如果是做滑动支撑的场景，这个孔可以用来加注润滑脂，给内孔和轴的配合面提供润滑，减少磨损；如果是需要固定轴的轴向位置，这个孔可以用来安装顶丝，锁紧穿过内孔的轴件，避免轴出现轴向窜动。做这类零件的建模时，首先要确定内孔的核心尺寸，也就是适配轴的直径，再根据载荷确定筒身的壁厚，通常壁厚不小于内孔直径的五分之一，保证足够的结构强度；法兰盘的外形尺寸要根据安装螺栓的规格确定，比如用M6的安装螺栓，法兰的外边缘到螺栓孔中心的距离要留够螺栓头的放置空间，至少不小于8mm，切边的位置要保证不会切到螺栓孔的沉头部分，避免螺栓无法正常锁紧。安装边界上，

　　这类基座的安装面需要和设备安装基板完全贴合，所以法兰的底面要做精加工，保证平面度不超过0.05mm，避免安装后筒身内孔出现倾斜，导致轴转动时出现卡滞、磨损加剧的问题；内孔的轴线要和法兰安装面保持垂直，垂直度公差通常控制在0.02mm以内，不然轴装上去之后会出现别劲的情况，长时间运行会加剧轴和孔的磨损，甚至导致驱动电机负载过大烧坏。实际选型应用时，要是用在轻载、低转速的场景，零件可以选用POM或者尼龙材质加工，能降低成本同时自带一定的自润滑性；要是用在重载、有冲击载荷的场景，就需要选用45号钢或者铝合金做硬质阳极氧化处理，提升结构强度和耐磨性能。很多人在设计这类零件时会把法兰做成完整圆形，其实在很多空间受限的设备里，切边法兰的实用性更强，不仅能节省安装空间，还能减少零件的材料用量，降低加工成本，同时不影响整体的结构强度，因为法兰受力的核心区域是螺栓孔分布的环形区域，切边去掉的部分都是不受力的多余结构。另外筒身的高度要根据轴的支撑长度确定，支撑长度越长，轴运行时的稳定性越好，但也不能过高，不然会增加零件整体的重量，还会占用过多的轴向空间，通常筒身高度和内孔直径的比例控制在1:1到1.5:1之间，就能满足大部分常规工况的支撑需求。如果是需要密封的场景，还可以在内孔的端部加工密封槽，加装O型圈或者油封，避免内部的润滑脂泄漏，同时阻挡外部的灰尘、切削液进入配合面，延长零件的使用寿命。
