叉型铰接连接支座三维结构设计

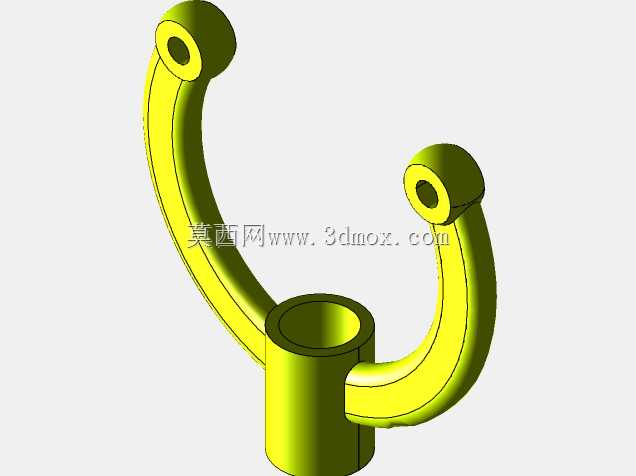

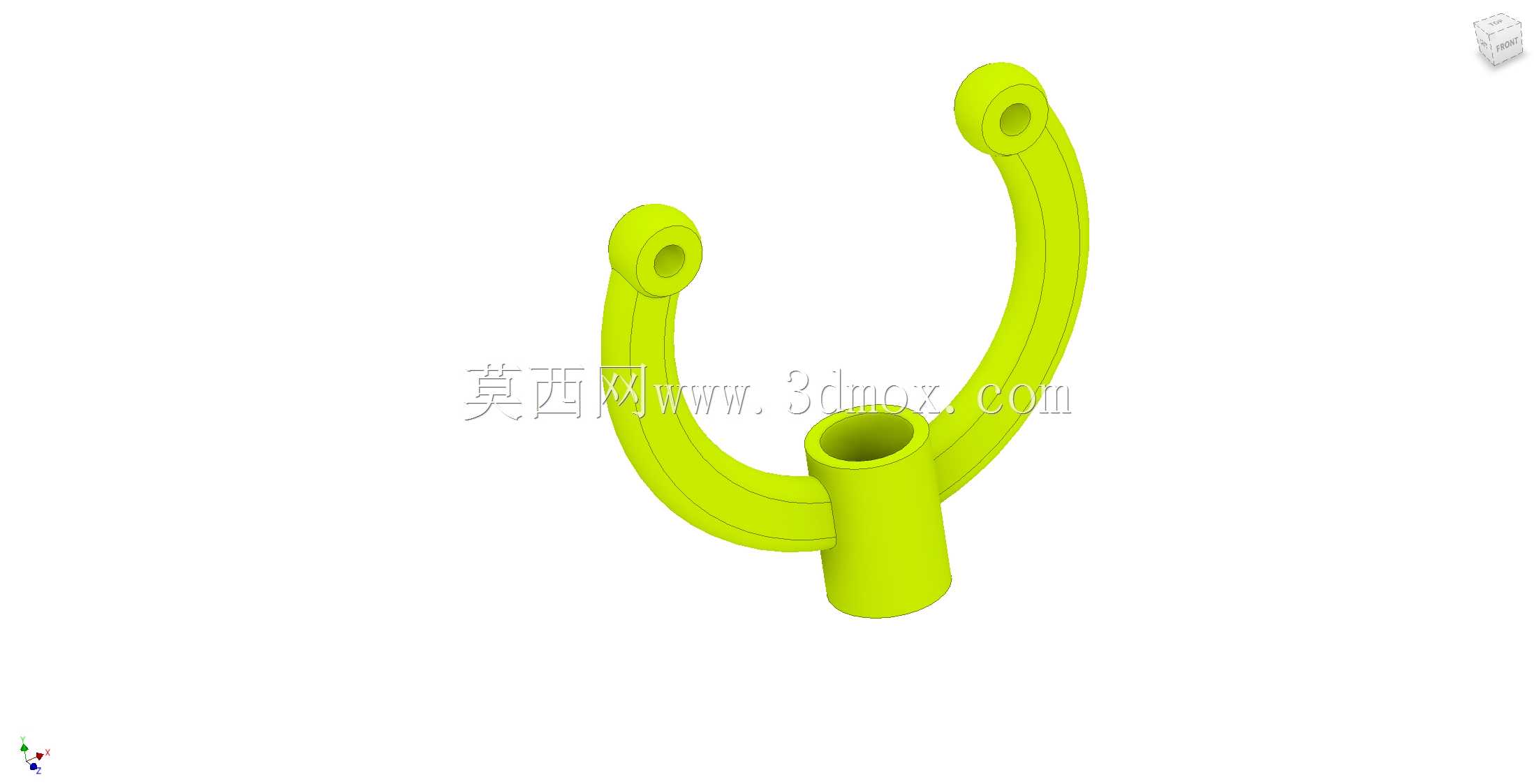

　　在轻工输送设备、小型工装夹具、民用五金器具的铰接传动场景中，这类叉型铰接支座是承担转动连接、载荷传递的核心基础构件，日常接触到的折叠支架、小型连杆传动机构、可调角度支撑臂的转动节点，大多会采用这类结构实现两个部件间的铰接配合，避免刚性连接带来的应力集中与角度调节限制。从结构功能上看，该构件下端为圆柱形安装基座，基座中心预留贯通的安装孔位，可直接套入对应直径的固定立柱或是转轴，通过顶丝、径向销钉完成轴向与周向的固定，保证支座整体与基础构件的连接刚性，不会在承受载荷时出现偏转或是窜动。上部延伸出的两个对称弧形叉臂，末端各自设置同轴的铰接孔，两个孔位的同轴度是设计时需要重点控制的形位公差，若同轴度偏差超过0.05mm，

　　穿入铰接销后会出现转动卡滞、单侧受力磨损加剧的问题，直接影响整个铰接节点的使用寿命。两个叉臂之间预留的开口间隙，需要根据配套连接件的厚度预留0.2-0.3mm的装配余量，间隙过小会导致铰接件装入困难，转动时出现摩擦异响，间隙过大则会导致铰接节点存在旷量，传动精度下降，承受冲击载荷时还会产生额外的碰撞噪音。设计这类构件时，首先要根据实际使用场景的额定载荷计算叉臂的截面厚度与弧形过渡的曲率半径，弧形段的曲率不能过小，否则会在注塑或是铸造过程中出现应力集中区域，长期受交变载荷作用时容易从弯折处产生疲劳断裂，同时弧形过渡的位置要做均匀的圆角处理，避免尖锐棱角带来的应力集中问题。下端安装基座的长度需要根据固定端的插入深度确定，

　　要保证基座与固定柱的配合长度不小于基座外径的1.2倍，避免悬臂过长导致连接部位受力弯矩过大，出现基座断裂或是固定柱变形的问题。安装边界方面，该构件整体占用的安装空间为下端圆柱的径向投影加上上部叉臂张开的最大宽度，在做整体设备的布局设计时，需要预留出叉臂绕铰接销转动的完整扫掠空间，避免周边其他构件与转动中的叉臂发生运动干涉，尤其是在做紧凑结构的工装设计时，要提前模拟叉臂从最小角度到最大转动角度的完整运动路径，确认所有位置都与周边构件保留至少1mm的安全间隙。材质选择上，如果是用于普通民用器具的轻载场景，可采用增强尼龙注塑成型，自重轻、生产成本低，还具备一定的自润滑性能，铰接位置无需额外加装轴套就能实现顺畅转动；

　　如果是用于工业设备的重载场景，则需要选用45号钢铸造成型后做表面镀锌处理，铰接孔内加装铜质轴套，提升耐磨性能，保证长期重载使用下的结构稳定性。这类叉型支座相比单耳式的铰接支座，受力对称性更好，两个叉臂同时承担载荷，单侧的受力弯矩更小，同等载荷下可以做得更轻薄，节省安装空间与材料成本，在很多对安装空间有严格限制的小型设备上应用十分广泛。建模过程中需要注意三个孔位的位置度约束，下端基座的安装孔要与两个叉臂的铰接孔保持垂直的空间位置关系，若垂直度偏差过大，会导致铰接后的转动平面与预期方向出现偏斜，影响整个机构的运动精度，同时所有的孔位边缘都要做倒角处理，去除加工毛刺，方便装配时销钉与轴件的顺利导入，也能避免装配过程中划伤操作人员。
