三通式快接管路连接接头结构设计

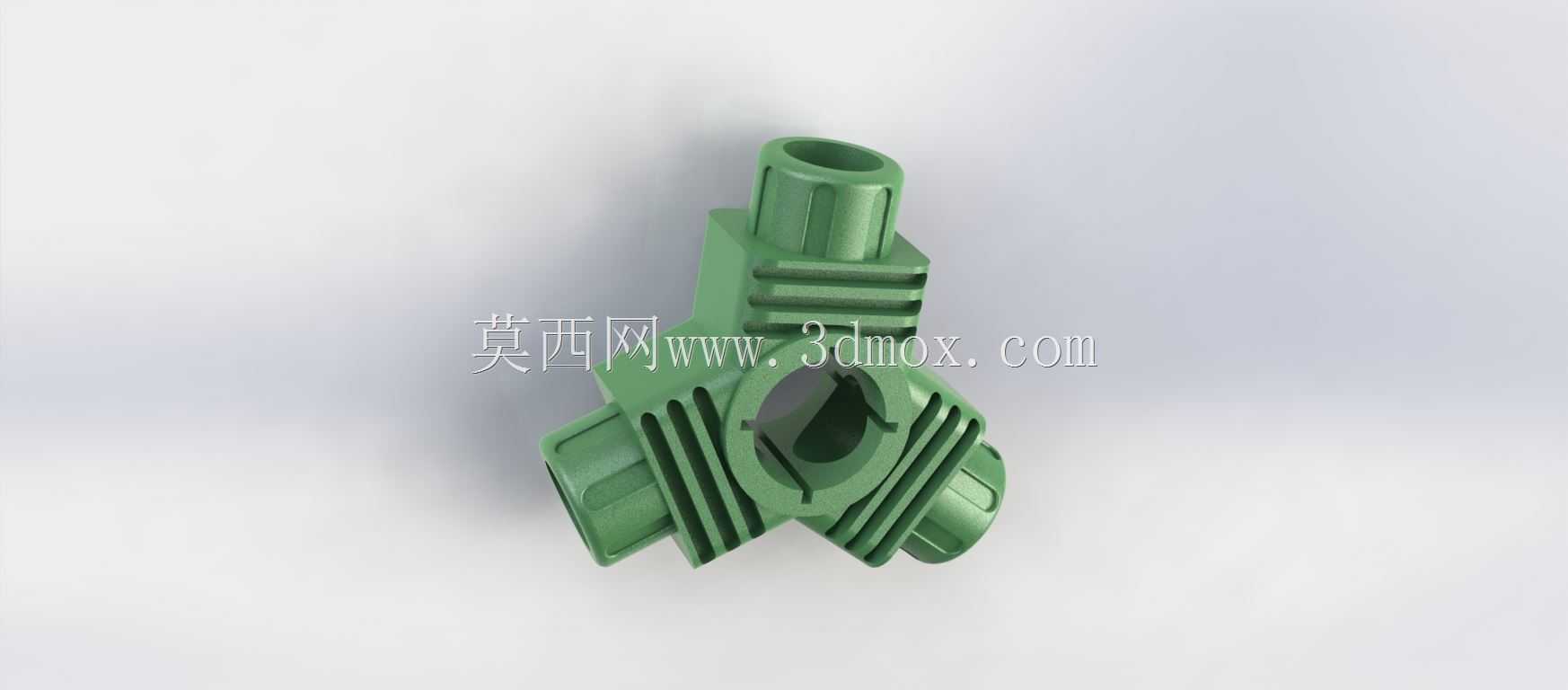

　　该三通式管路连接接头主要应用于低压流体输送管路的分支接驳场景，常见于小型气动回路、园艺灌溉管路、家用净水系统以及小型实验流体装置的管路搭建环节，可实现单路输入双路输出或者双路输入单路汇合的流体路径切换，无需额外焊接或者粘接工序，能够大幅缩短现场管路装配的作业时长。从结构设计逻辑来看，整体采用对称式三向布局，三个接口轴线处于同一平面且互呈120度夹角，这种布局能够均衡各支路的流体阻力，避免某一接口因为角度问题出现流体紊流或者局部压损过大的问题。每个接口外壁都设计有环形凸起的卡接棱以及轴向分布的防滑筋条，卡接棱的截面采用直角梯形设计，接入对应规格的软管时，能够嵌入软管内壁的形变层，配合外部喉箍或者快插卡扣即可实现可靠密封，可承受0.

　　6MPa以内的流体压力而不出现脱管、渗漏问题；轴向防滑筋条沿接口圆周均匀分布共6条，筋条高度1.2mm，既可以增强接口部位的结构强度，避免软管插拔过程中接口出现开裂变形，也能在装配时增加摩擦力，方便操作人员徒手完成初步插接作业。接头主体的中心交汇腔采用圆弧过渡设计，没有直角拐角结构，流体在腔体内转向时不会形成涡流死角，能够减少流体输送过程中的压力损失，同时也避免流体中的杂质在拐角处沉积堵塞管路。接头外壁对应三个接口的位置都设计有径向加强筋，加强筋从中心腔体外壁一直延伸至接口根部，筋条厚度2mm，能够有效抵消软管插接时产生的径向扩张力，长期使用也不会出现接口根部断裂的问题。从安装边界尺寸来看，单个接口的外径适配12mm内径的柔性软管，

　　接头整体外接圆直径为48mm，三个接口端面到中心交汇点的距离均为22mm，安装时仅需要在管路布局中预留出直径55mm的圆形操作空间即可完成装配，不需要额外的安装固定位，直接通过管路自身的支撑即可完成固定。材质选用改性PP塑料注塑成型，具备一定的耐弱酸弱碱腐蚀能力，可适配常温下的水、压缩空气以及低浓度腐蚀性流体的输送需求，整体重量仅18g，不会对轻质管路造成额外的负重负担。设计过程中针对接口的插拔力做了反复优化，将单次插拔的力值控制在35N-45N区间，既保证连接后的密封可靠性，又不会因为插拔力过大导致装配困难或者拆卸时损坏软管。中心位置的通孔为贯通式设计，可根据实际使用需求加装节流垫或者过滤网，

　　实现支路流量调节或者流体过滤的扩展功能，不需要额外加装转接头即可完成功能拓展，适配更多个性化的管路搭建需求。在实际现场使用中，这类接头相比传统的粘接式PVC三通，不需要等待胶水固化，装配完成即可通入流体投入使用，后期维护拆卸也更加便捷，只需要松开卡扣即可拔出软管，不会残留粘接剂在管路端面，可重复多次使用，综合使用成本更低。针对不同的管路压力场景，该结构也可以通过调整壁厚以及更换PA、PVDF等材质来适配更高压力或者更强腐蚀环境的使用需求，基础结构不需要做大幅改动即可完成系列化衍生，覆盖更多规格的管路接驳需求。
