弯管式法兰连接机械壳体结构设计

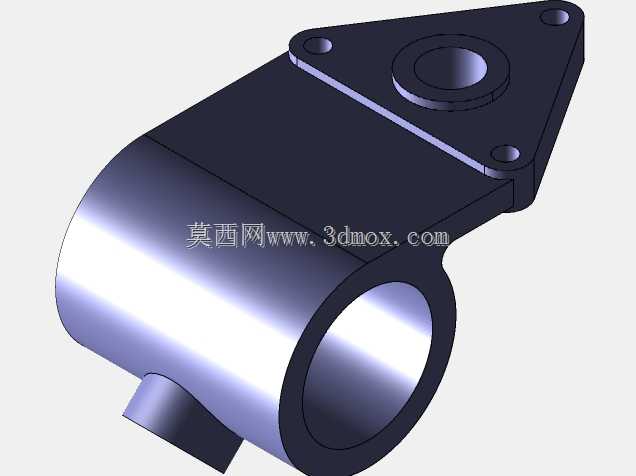

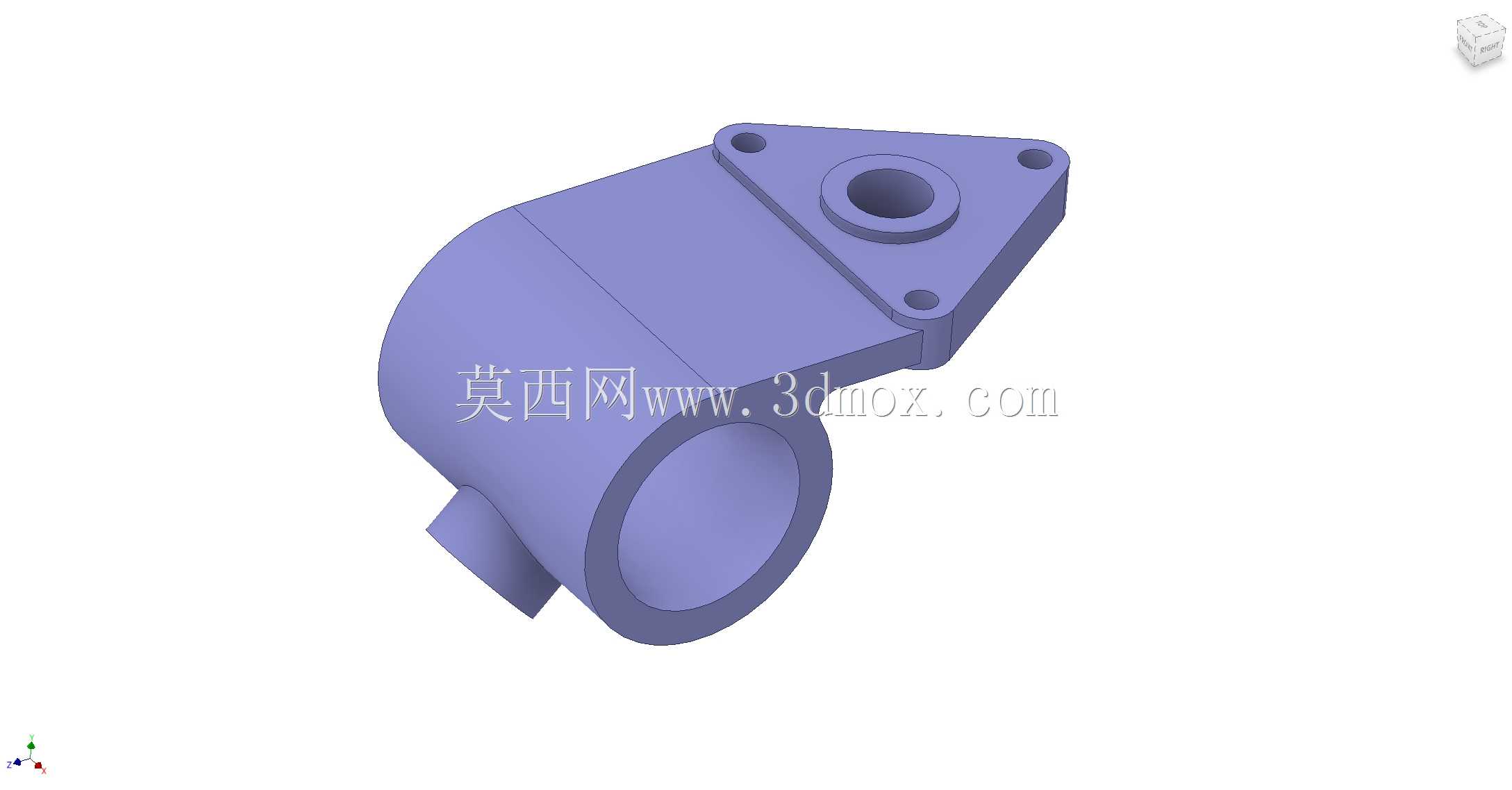

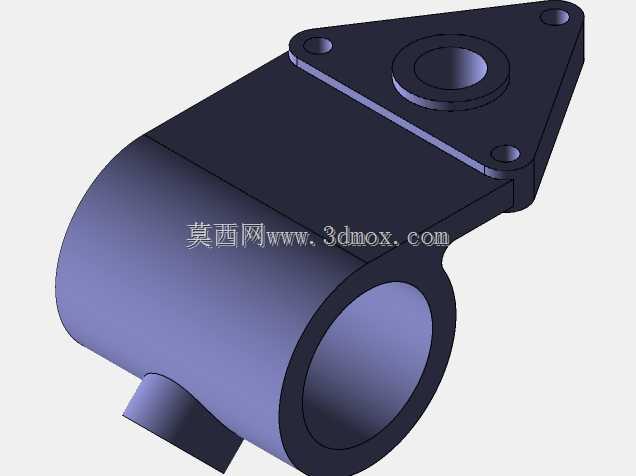

　　在流体输送类小型动力设备的结构布局中，这类带三角安装法兰的弯管壳体是非常常见的集成式构件，日常接触到的小型气动回路终端、低压润滑系统的油路转向节点、小型内燃机的进气转接段都能看到类似结构的身影，它的核心作用是在有限的安装空间内完成流体通路的90度转向，同时直接承担相邻功能部件的安装支撑作用，不需要额外设计转接支架，能有效压缩整套组件的装配占用空间。从结构细节来看，主体的大直径圆筒段是流体的主通行腔，内壁做了等径设计，没有突兀的变径台阶，能减少流体转向时的紊流产生，降低通路内的压力损失，圆筒侧下方伸出的小直径短管是支路接口，用来接测压接头或者旁通回路，不需要在主腔壁额外打孔焊接，一体成型的结构能避免焊接位置的渗漏风险。

　　上方的三角安装法兰做了加厚处理，三个安装孔呈等腰三角形分布，这种孔位布局相比四角法兰能减少一个紧固点，同时在径向载荷作用下的受力均匀性更好，不会因为安装面的平面度误差导致密封失效，法兰中心的凸台孔是用来对接上游的功能部件，比如阀组、出气接头或者过滤组件，凸台的高度刚好能容纳密封垫圈的压缩量，装配时不需要额外调整密封件的位置，能降低一线装配的对位难度。设计这类构件的时候，首先要确认的是安装边界的限制，很多时候这类壳体是塞在设备的预留空腔里，周围要避让线束、其他管路还有设备的外壳钣金，所以弯管的转角圆弧不能做太大，否则会和周边部件产生干涉，但转角的内壁圆角也不能过小，否则流体经过时会产生较大的冲击噪音，同时转角位置的应力集中系数会升高，

　　长期受流体压力脉动影响容易出现开裂。三个安装孔的位置要匹配被支撑部件的安装孔位，孔的中心到法兰边缘的距离要留够螺栓或者螺钉的安装空间，保证紧固工具能有足够的操作空间，不会出现螺栓拧不到位的情况。壳体的壁厚设计要兼顾强度和成型工艺，如果是采用铸造工艺生产，壁厚要保持均匀，避免出现局部厚大位置产生缩孔缺陷，如果是采用机加工方式从棒料加工成型，要考虑刀具的可达性，内腔的加工面要尽量减少接刀痕迹，降低流体流动时的阻力。实际应用中，这类壳体的安装面平面度要求通常在0.1mm以内，保证和对接部件贴合后密封件能均匀受压，不会出现局部间隙导致的渗漏，三个安装孔的位置度公差要控制在0.2mm以内，避免装配时出现孔位错位强行紧固导致的壳体变形，主腔的内径尺寸公差要根据流通的流体压力和流量要求确定，通常低压回路的内径公差取H8级别就能满足使用要求，不需要过高的加工精度徒增成本。在做三维建模的时候，要先确定主通路的中心轴线位置，再确定支路接口的角度和伸出长度，之后再叠加安装法兰的结构，所有的转角位置都要添加合理的铸造圆角或者加工倒角，避免出现尖锐的棱边，一方面是防止装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳强度。还要注意的是，法兰和圆筒主体连接的位置要做加强筋过渡吗？不对，这个结构里法兰和圆筒是平滑过渡的，因为整体的壁厚已经足够承受常规的工作压力，额外加筋反而会增加成型的难度，还会在筋的位置产生应力集中。

　　另外侧下方的小短管的外圆要做适合接软管或者硬管的结构，比如如果是接软管的话要做倒刺结构，如果是接硬管的话要做外螺纹或者卡套接口的结构，这个要根据实际的管路连接方式确定。这类构件在做结构验证的时候，通常要先做流体仿真，确认转角位置的流速和压力损失在允许范围内，再做静力学仿真，确认在额定工作压力下，壳体的最大应力小于材料的许用应力，安装法兰在承受被支撑部件的重量和振动载荷时不会出现过大的变形，保证长期使用的可靠性。很多新手在设计这类构件的时候，容易忽略安装工具的操作空间，把安装孔设计得离壳体外壁太近，导致套筒或者扳手伸不进去，现场装配的时候只能打磨壳体或者改用特殊的紧固件，反而增加了装配成本，还有的会把弯管的转角半径做的太小，导致流体阻力过大，设备运行时达不到设计的流量要求，这些都是实际设计过程中需要反复核对的细节。
