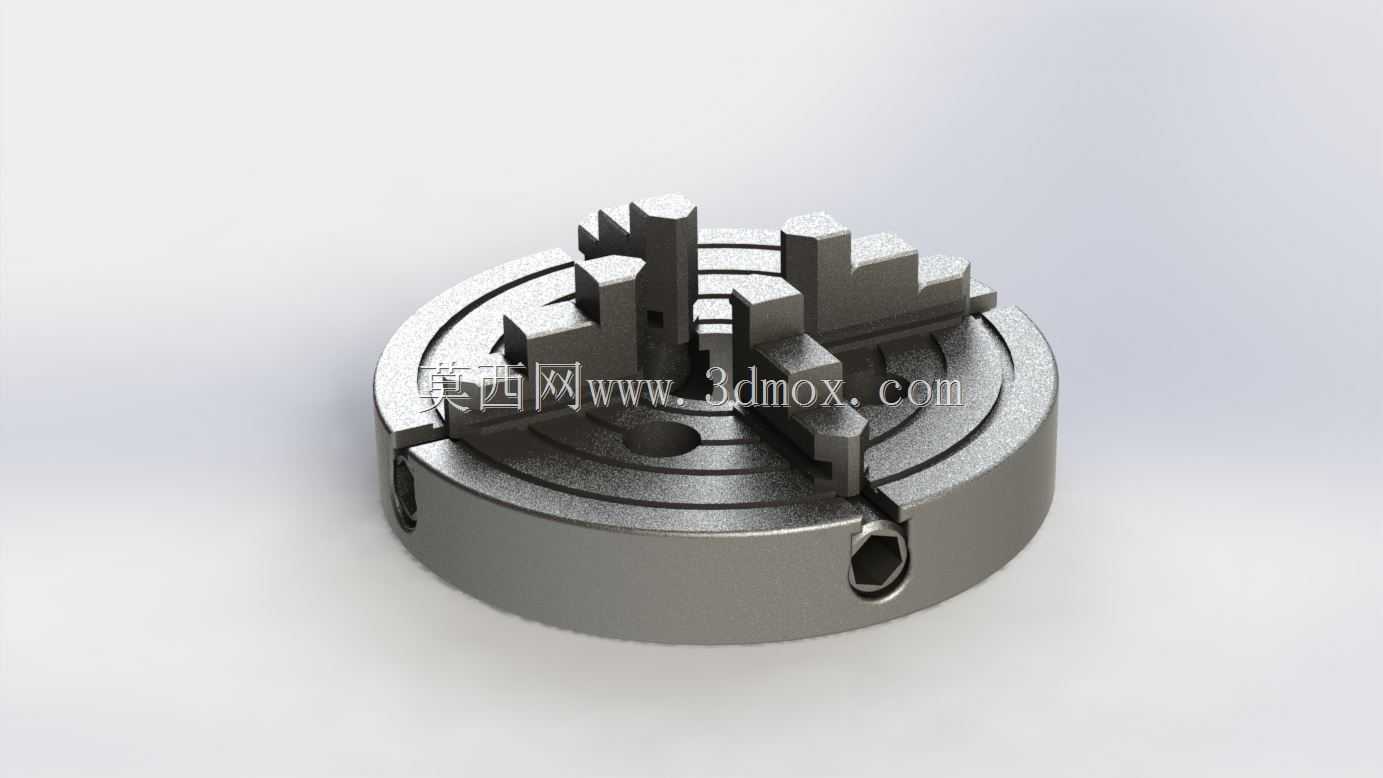

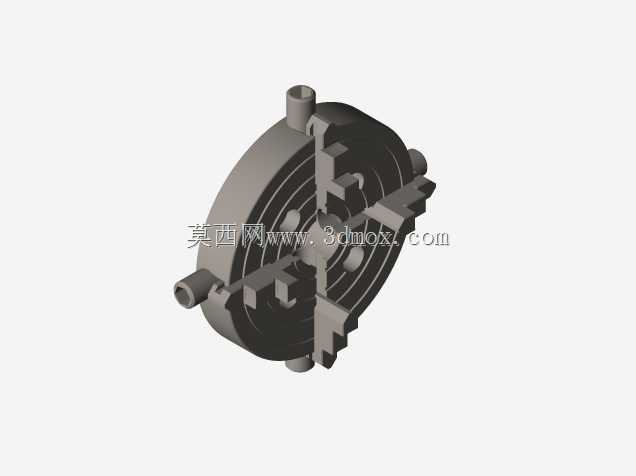

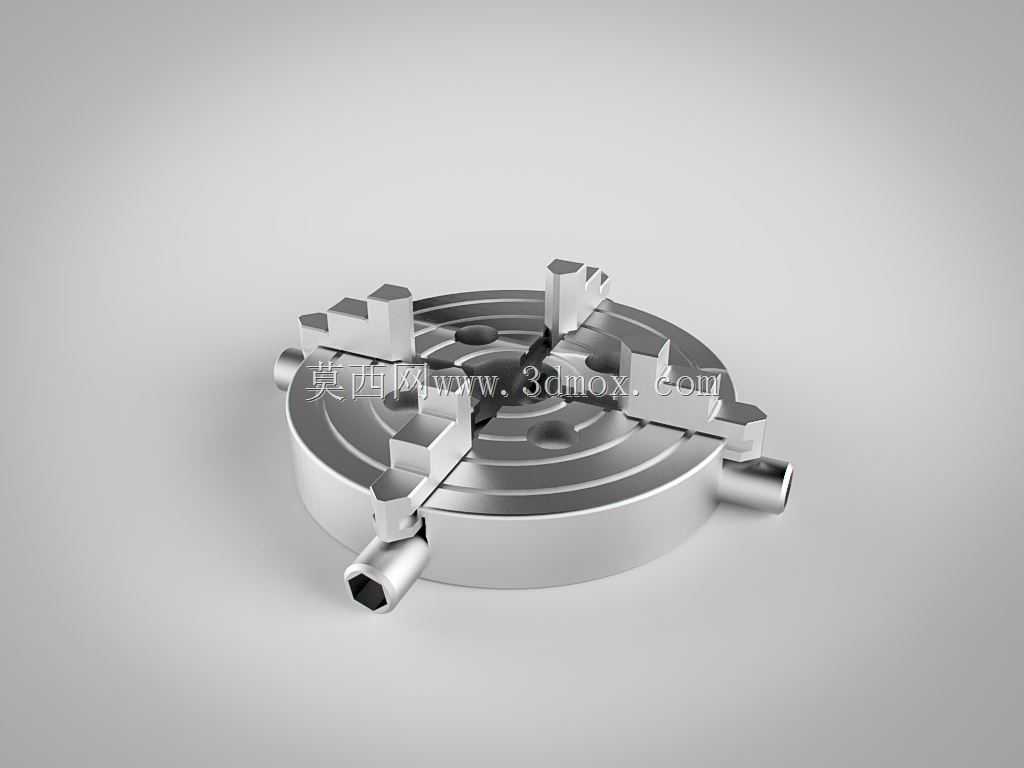

四爪自定心卡盘创意撕裂造型结构

　　在机床加工、工装夹持的实际作业场景里，卡盘是绕不开的核心夹持部件，常规的三爪、四爪卡盘多为规整的盘式结构，依靠盘体上的卡爪径向移动实现工件的装夹固定，适配轴类、盘类等不同截面的工件加工需求。这次呈现的结构在常规四爪卡盘的基础上做了创意化的形态调整，打破了传统卡盘平整的顶面布局，将卡爪与盘体的衔接区域做了错落的撕裂式造型处理，没有破坏卡盘核心的夹持功能逻辑，同时在形态上做出了差异化的视觉表现。从实际功能层面来看，该结构保留了四爪卡盘的核心传动逻辑，盘体侧面预留的内六角操作孔，和常规卡盘的扳手操作位一致，作业人员可以通过标准扳手驱动盘体内部的平面螺纹结构，带动四个卡爪同步做径向的开合移动，实现对工件的定心夹持，

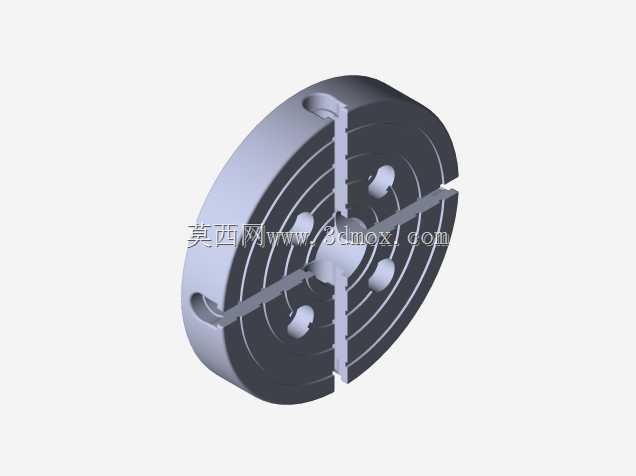

　　单爪的独立调整能力也得到保留，能够适配非规则截面工件的装夹需求，满足偏心件、异形件的加工装夹要求。设计思路上，没有改动卡盘核心的传动与装夹结构，所有的造型调整都集中在盘体顶面的非配合区域，卡爪的夹持工作面、盘体的安装定位基面、内部的螺纹传动槽都完全遵循常规四爪卡盘的工程尺寸规范，不会影响实际的装夹精度与安装适配性。盘体的环形安装基面保持了标准的法兰连接尺寸，能够直接适配常规车床、分度头、焊接变位机等设备的主轴连接端，不需要额外做转接结构的加工，卡爪的行程范围和同规格常规四爪卡盘保持一致，可夹持的工件直径范围覆盖从小型精密轴件到中等尺寸盘类件的常规加工需求。盘体上的环形减重槽除了减轻整体自重之外，也能够在加工过程中留存部分切削液，

　　辅助加工区域的冷却润滑，同时减少盘体的材料用量，降低制造成本。撕裂式的错落造型并非单纯的视觉装饰，凸起的结构块可以作为辅助的定位靠面，在装夹异形件的时候能够提供额外的侧向支撑，减少工件装夹时的晃动，提升重载切削时的装夹稳定性。卡爪的导向槽和盘体的配合间隙控制在常规卡盘的精度公差范围内，保证卡爪移动时的顺畅度，不会因为顶面的造型改动出现卡滞、传动精度下降的问题。侧面的操作孔位置和常规卡盘保持一致，作业人员不需要改变操作习惯，就可以完成卡盘的松紧调整，降低了使用的学习成本。从安装边界来看，盘体的外径、安装止口的尺寸、连接螺栓的孔位分布都遵循通用四爪卡盘的标准参数，能够直接替换同规格的常规卡盘，不需要对设备主轴做任何改造，

　　适配性和通用性较强。卡爪的夹持面做了常规的防滑齿处理，能够保证夹持工件时的摩擦力，避免高速旋转或者重切削时工件出现打滑移位的问题，盘体的材质选用和常规卡盘一致的高强度铸铁，保证整体结构的刚性与耐磨性，能够承受长时间的切削载荷冲击，不会因为造型的调整降低结构强度。这种在成熟工业部件基础上做形态创新的结构，既保留了原部件的全部实用功能，又在外观上做出了差异化的表现，除了常规的加工装夹使用场景之外，也可以作为机械创意展示、工业科普教具的实体结构，让使用者在了解卡盘工作原理的同时，感受到机械结构的形态创意空间。
