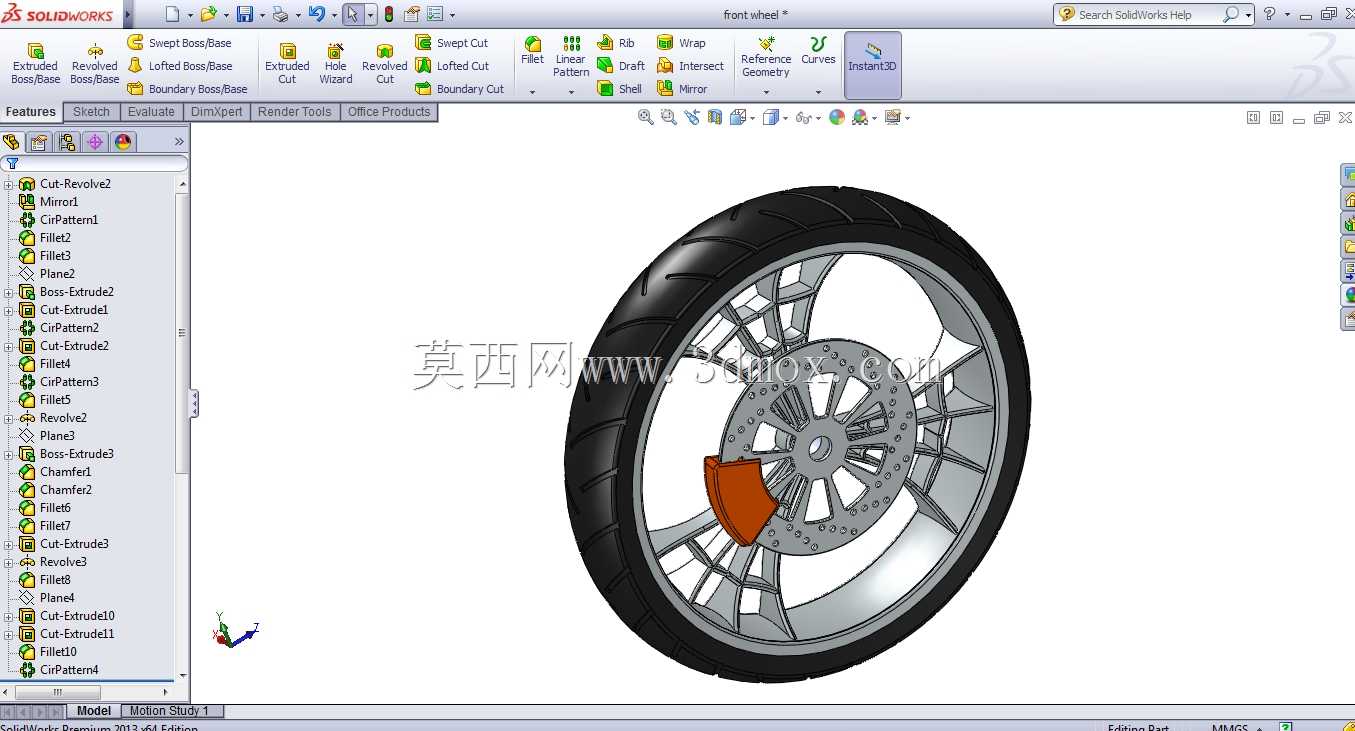

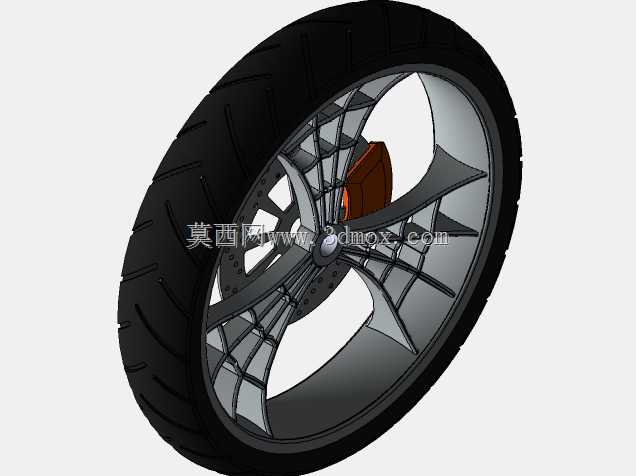

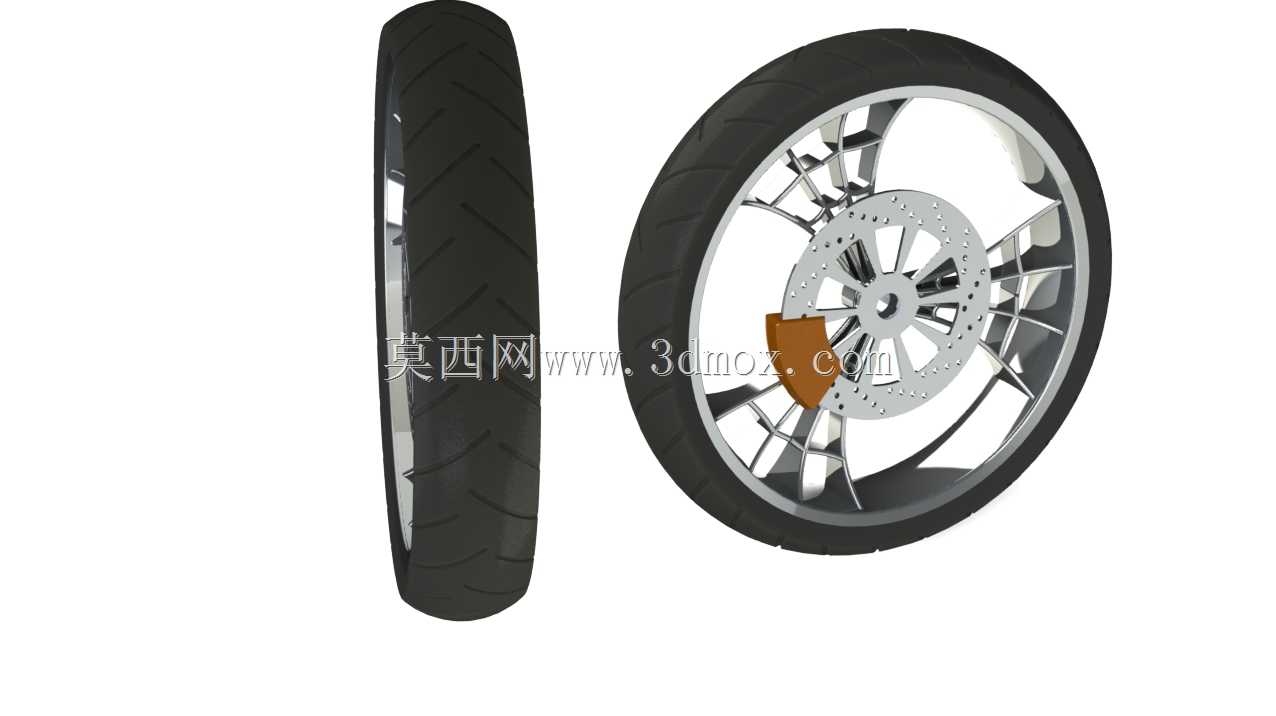

这套前轮结构的设计,首先要匹配两轮代步车辆的前部承载与转向需求,日常通勤、非铺装路面通行的场景下,前轮既要承担整车前部的垂直载荷,还要传递转向力矩、配合制动系统完成减速动作,同时还要过滤路面细碎颠簸,保证行驶过程的循迹稳定性。从结构拆分来看,外层的橡胶轮胎采用了连续折线形的胎面花纹设计,这种花纹排布不是为了极致的干地抓地,而是兼顾了日常铺装路面行驶的排水需求与低滚阻特性,胎侧的厚度做了梯度设计,靠近轮辋的位置胶层更厚,用来抵御路缘剐蹭与低速冲击,胎面的胶料硬度设定偏向耐磨取向,适合高频日常使用场景。中间的轮毂采用多辐条镂空结构,辐条的走向不是均匀放射状,而是做了偏置的力学优化,每根辐条的截面从轮心向轮辋方向逐渐变宽,
既可以降低铸造或者机加工过程的应力集中,也能在保证整体结构强度的前提下减少轮组的转动惯量,让转向操作更轻盈。和轮毂集成安装的是通风碟刹盘,盘体上均匀排布了多组散热孔,这些孔洞不是规则的正圆阵列,而是顺着制动时的旋转方向做了斜向排布,既可以在连续制动时引导气流带走摩擦产生的热量,避免制动热衰减,也能减少盘体自身重量,同时孔洞的边缘做了倒角处理,避免长期使用后出现应力裂纹。碟刹盘的安装座和轮毂中心的轴承位做了同轴度公差约束,安装面的平面度控制在合理范围内,保证制动时刹车片和盘片的接触均匀,不会出现偏磨导致的制动抖动。轮辋和轮胎的配合边界做了标准的胎圈座结构,两侧的凸缘高度符合常规真空胎或者有内胎轮胎的安装尺寸要求,
不需要额外改装就可以适配同规格的市售轮胎,中心的轴孔尺寸匹配常规的前轮轴径,周边的安装孔位可以直接适配对应车型的前减震下端安装座,不需要额外做转接结构。设计过程中首先做了轮组的受力仿真,模拟过坑、紧急制动、转向侧倾三种极限工况下的应力分布,把辐条上应力集中的位置做了圆角过渡,调整了辐条的厚度分布,避免长期交变载荷下出现辐条断裂的问题。轮胎的断面宽度、轮辋的直径都做了适配性的尺寸约束,既不会因为胎宽过大蹭到前减震或者泥瓦,也不会因为胎宽过窄影响行驶稳定性,碟刹盘的安装位置和卡钳的工作行程做了匹配,安装后刹车片的摩擦面可以完全覆盖盘片的有效工作区域,不会出现摩擦面悬空导致的制动效率下降。整个轮组的动平衡预留了配重块安装位,
在轮辋的边缘设计了标准的配重卡槽,后期装配完成后可以直接添加平衡块校正动平衡,避免高速行驶时出现前轮抖动的问题。轮辐之间的镂空空间除了减重之外,也可以给碟刹盘提供更好的通风散热条件,行驶过程中气流可以直接穿过辐条间隙吹到碟刹盘表面,带走制动产生的热量,比封闭轮毂的散热效率提升不少。轮胎的花纹深度做了合理设定,既保证了湿地行驶时的排水能力,也不会因为花纹过深导致滚阻过大、胎噪升高,胎面的花纹块刚度做了梯度设计,靠近胎肩的位置花纹块刚度更高,提升转向时的侧向支撑力,中间的花纹块刚度稍低,提升直线行驶时的滤震效果。
