带定位缺口异形凸轮盘结构设计

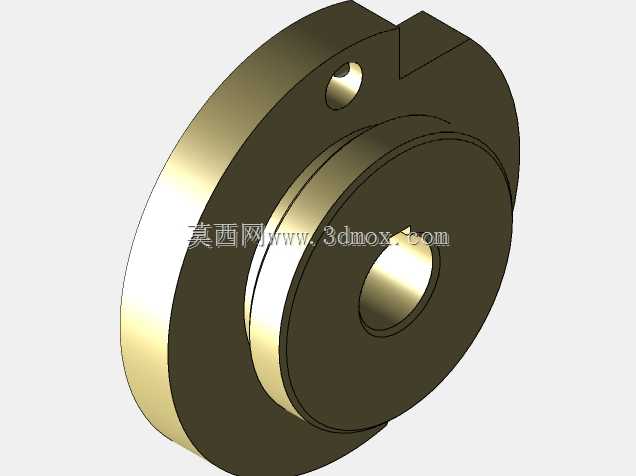

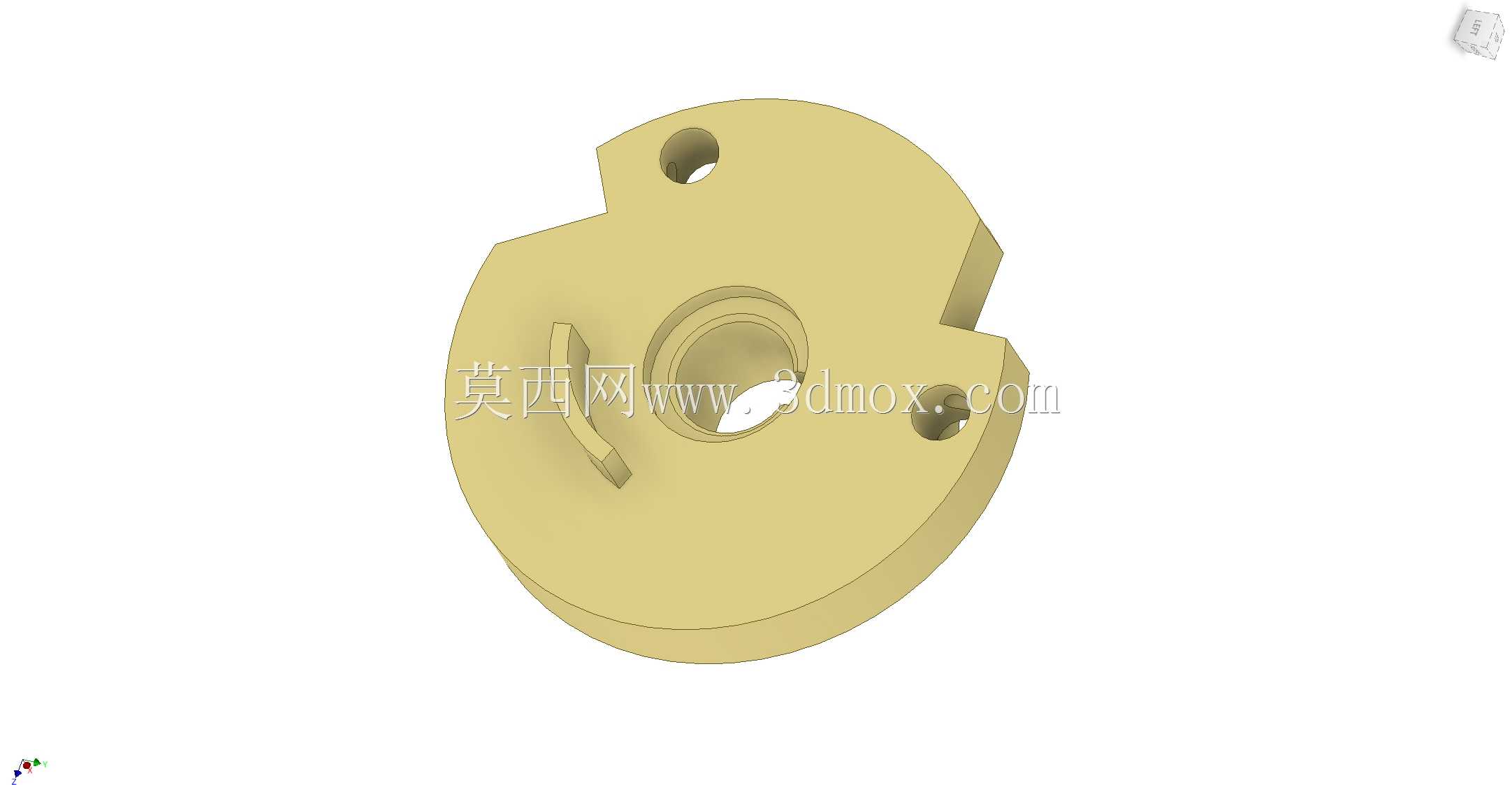

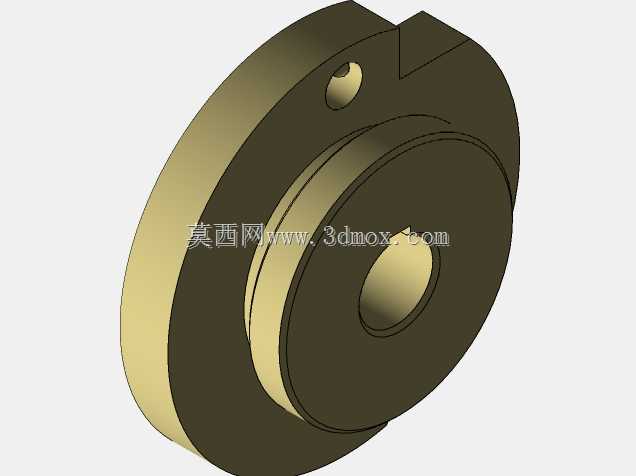

　　这款异形盘类零件在通讯设备的内部锁止机构、小型自动化进给工位中应用十分广泛，日常接触到的通讯基站射频模块锁紧组件、小型工装的间歇分度定位单元里，都能见到这类结构的身影。从实际使用场景来看，它主要承担周向定位、间歇传动触发、安装位锁紧三个核心功能，区别于标准圆形法兰盘的对称结构，这个零件特意在盘体外侧开出两处不对称的缺口，一处缺口深度较浅，边缘做了圆弧过渡，用来和设备内部的弹性顶珠配合，实现转动到指定角度后的卡滞定位，避免设备运行过程中受振动出现角度偏移；另一处缺口宽度更大，侧壁为直面结构，是和驱动拨杆配合的受力面，拨杆卡入这个缺口后，就能带动整个盘体绕中心轴做定角度转动，完成工位切换的动作。

　　设计这类零件的时候，首先要敲定中心安装孔的尺寸公差，因为整个盘体是套在设备的固定芯轴上转动的，中心孔和芯轴的配合间隙要控制在0.02mm到0.05mm之间，间隙过大会导致转动时出现径向窜动，直接影响定位精度，间隙过小则会增大转动阻力，长期运行容易出现卡滞磨损。盘体上的两个安装小孔是对称分布在中心孔两侧的，这两个孔是用来穿装锁紧螺钉，把盘体和后方的转动套固定在一起，设计时要注意孔位的角度公差，必须和外侧的定位缺口角度严格对应，不然装配后会出现定位点偏移，导致拨杆无法顺利卡入驱动缺口。

　　从安装边界来看，盘体的整体厚度要匹配安装腔的轴向间隙，装配后盘体端面和腔体内壁的预留间隙在0.1mm左右，既不能让盘体在轴向出现窜动，也不能因为间隙过小导致转动时端面和腔体发生摩擦。盘体外缘的非缺口部分是完整的圆弧面，这个圆弧面和腔体内的导向弧面贴合，转动过程中起到径向支撑的作用，所以圆弧面的表面粗糙度要控制在Ra1.6以下，降低转动时的摩擦阻力。盘体中心孔内侧做了一圈台阶沉孔，这个沉孔是用来容纳芯轴端部的轴用挡圈，避免挡圈突出盘体端面干涉其他零件的装配，沉孔的深度要刚好覆盖挡圈的厚度，预留0.05mm的间隙即可，过深会不必要地削弱盘体中心位置的结构强度。

　　实际建模过程中，要特别注意缺口位置的应力集中问题，两处缺口的根部都做了R0.8的圆角过渡，避免零件受拨杆驱动力的时候，缺口根部因为应力集中出现开裂。盘体表面凸起的小凸台是限位结构，当盘体转动到极限角度时，这个凸台会和腔体内的限位块接触，阻止盘体继续转动，防止转动超程损坏内部的连接线束，设计凸台高度的时候要注意，不能过高导致凸台和腔体内其他运动零件发生干涉，也不能过低导致限位失效，一般凸台高出盘体基准面2mm即可满足使用需求。

　　在通讯类设备的应用场景里，这类零件长期处于室内常温环境，不需要考虑极端温度下的形变问题，所以材料一般选用常用的锌合金压铸成型，表面做钝化处理即可满足防锈和耐磨需求，不需要额外做表面喷涂。如果是用在户外的通讯设备上，就要把材料换成304不锈钢，表面做抛光处理，提升耐锈蚀能力，同时要适当加大盘体的厚度，提升结构强度，应对户外的风力振动和温差形变。这类盘件的转动角度一般设计在60度到90度之间，刚好满足通讯模块插拔解锁、锁紧的行程需求，不需要做整周转动的结构设计，所以外侧的圆弧面不需要做整周加工，只需要加工和导向面接触的对应弧段即可，能有效降低加工成本。

　　建模的时候要注意，两个安装小孔的孔口都做了C0.5的倒角，方便装配时螺钉顺利导入孔位，中心孔的两端也做了倒角，去除加工毛刺，避免装配时刮伤芯轴表面。盘体的非配合面可以适当放宽公差要求，比如盘体的非安装端面，公差控制在±0.1mm即可，不需要过高的加工精度，在保证功能的前提下尽可能压缩加工成本。这类结构虽然看起来简单，但是每一处尺寸都和实际装配、使用需求直接挂钩，任何一个尺寸的偏差都可能导致整个机构无法正常运行，设计时需要结合实际的安装空间、受力情况、行程需求反复调整尺寸参数，不能直接照搬标准件的结构参数。
