U型带安装孔弧形侧固定连接支架结构

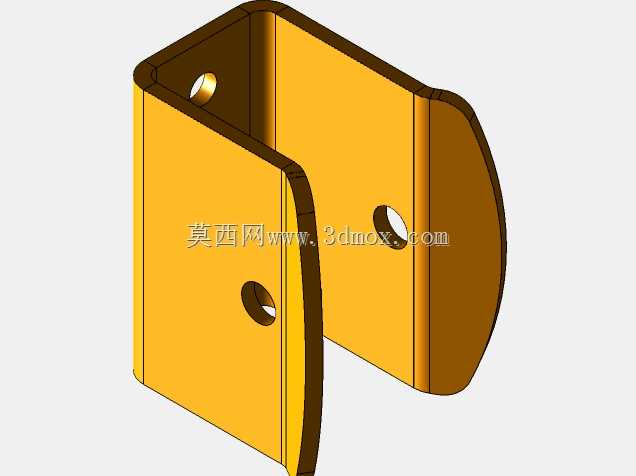

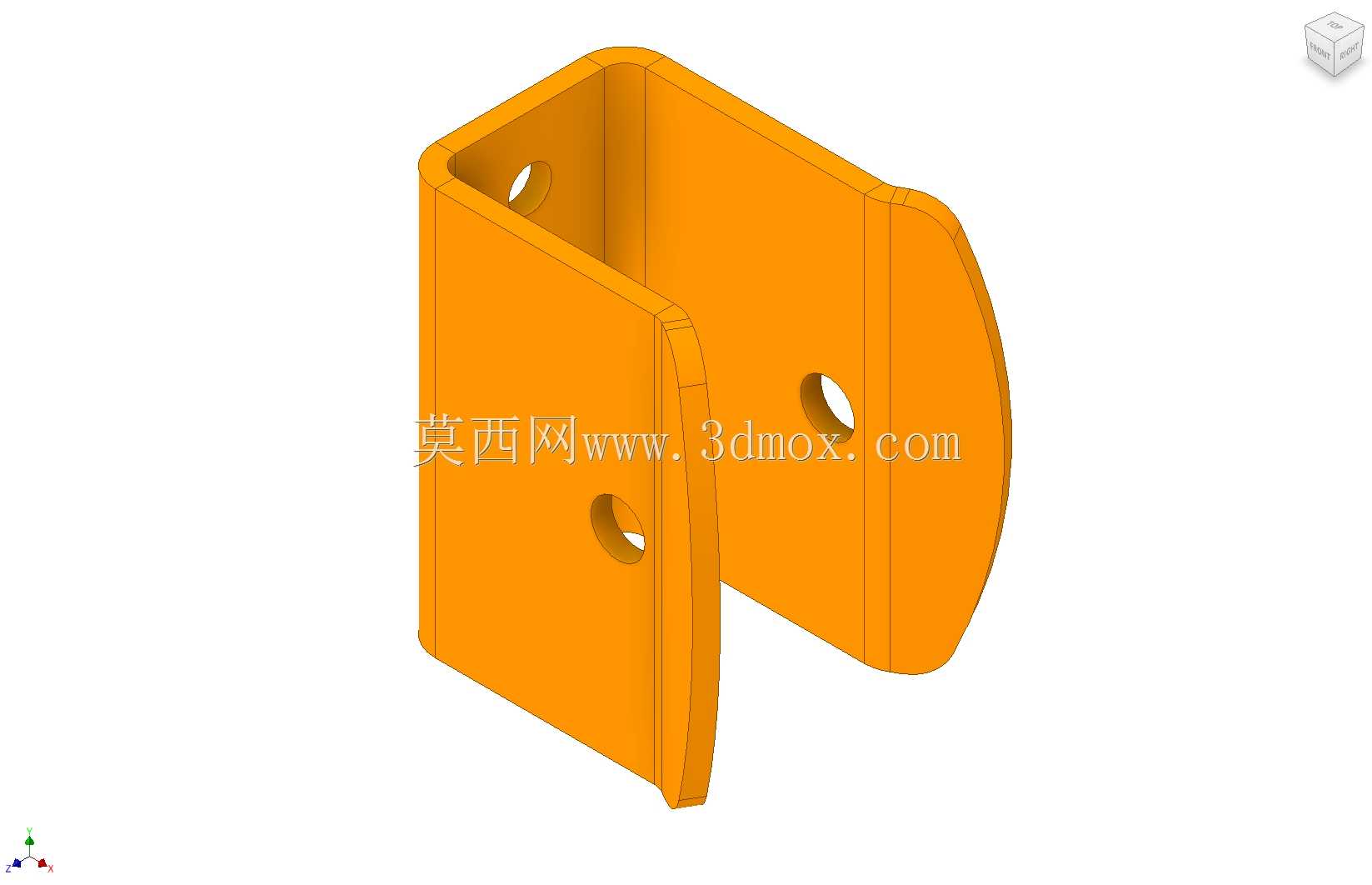

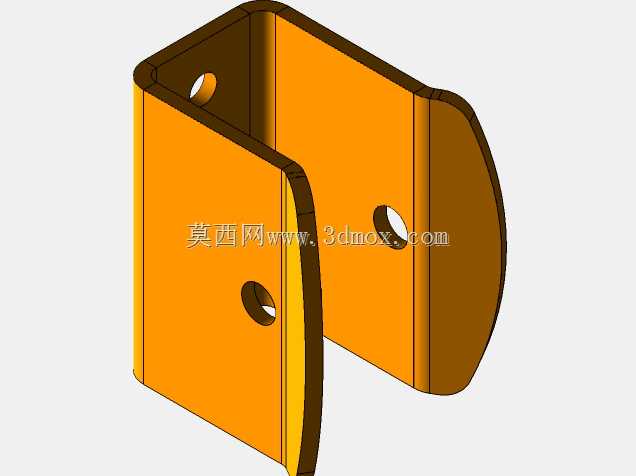

　　该构件属于设备配套的连接固定类五金件，日常多应用在通讯终端设备、小型机电装置的壳体与内部功能模块的衔接位置，也可作为轻型工装的辅助定位连接件使用，承担两侧部件的位置固定、载荷传递作用，避免被连接部件出现相对窜动、移位的问题。从结构设计来看，整体采用U型槽式的主体构型，槽体的两个平行侧壁预留了同轴的圆形安装通孔，可穿设螺栓、销钉类紧固件实现槽内夹持部件的锁紧固定；其中一侧壁向外延伸出弧形的贴合安装面，该弧面根据被安装基体的曲面轮廓做了匹配设计，安装时弧面可完全贴合在圆柱类、弧面类基体的外表面，增大接触面积的同时降低局部应力集中，避免长期受载后出现连接松动或者基体压损的问题。设计阶段首先明确了安装边界的约束条件：

　　U型槽的内槽宽度匹配常规小型通讯模块、传感单元的安装边厚度，槽深满足被夹持部件的插入深度要求，不会出现夹持长度不足导致的固定失效；侧壁的安装孔位置做了沉孔余量设计，紧固件安装后头部不会突出构件表面，避免和周边其他零部件产生运动干涉。弧形侧的安装孔位和槽体侧壁的孔位做了空间位置避让，两个方向的紧固件安装路径互不干扰，现场装配时可以先完成槽内部件的夹持锁紧，再将弧形面贴合到基体上完成外侧固定，装配顺序灵活，不需要额外调整周边部件的位置即可完成安装。构件的所有棱边都做了小圆角过渡处理，没有尖锐的加工毛刺，一方面避免装配过程中划伤操作人员或者线缆表皮，另一方面也能降低应力集中系数，提升构件在受振动载荷工况下的抗疲劳性能。

　　从实际使用场景的适配性来看，这类支架不需要配套复杂的安装基座，直接通过两侧的孔位即可完成双向固定，在空间局促的设备内部安装优势明显，比如手持通讯终端的内部主板与外壳连接、小型信号发射装置的杆装固定场景中，这类结构可以替代传统的直角角码，解决弧面基体无法和平面支架紧密贴合的问题。结构壁厚根据常用的载荷需求做了等强度设计，槽体转角位置做了局部加厚处理，避免夹持受力时转角位置出现开裂变形；弧形面的曲率半径按照常用的通讯杆、小型设备壳体的外径做了通用化匹配，可适配一定直径范围内的弧面基体，不需要针对每一种直径的基体单独开模制作，降低了配套加工的成本。安装过程中需要注意，槽体侧壁的紧固件锁紧力矩需要控制在合理区间，

　　避免力矩过大导致槽体出现张开变形，降低夹持力；弧形侧的固定件需要加装防松垫圈，在设备存在持续振动的使用场景下，可避免长期运行后紧固件松脱。该结构的整体外形没有多余的突出结构，安装后占用的外部空间极小，不会额外增加设备的整体外形尺寸，适合对安装空间有严格限制的便携类通讯设备、小型机电产品使用。
