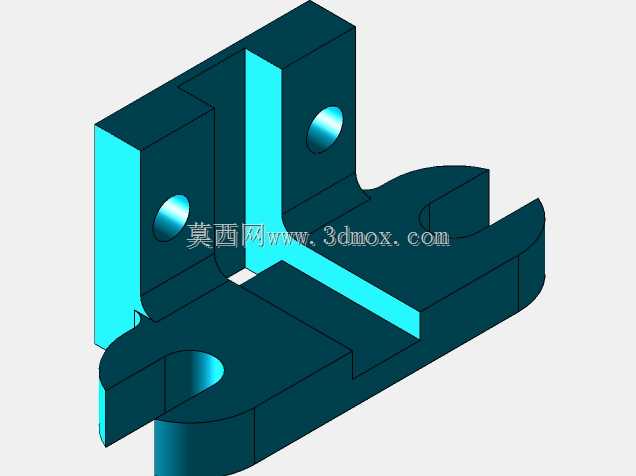

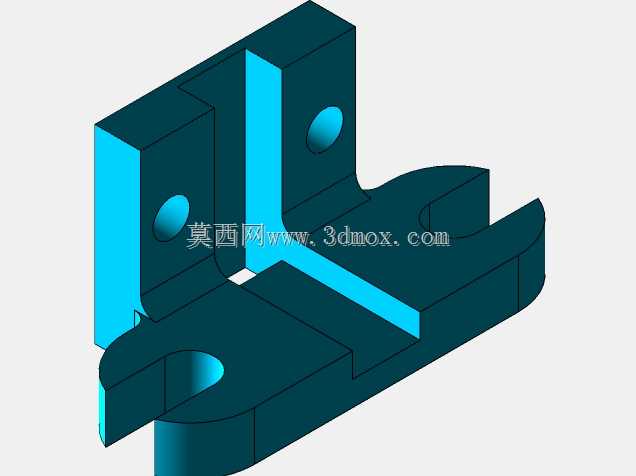

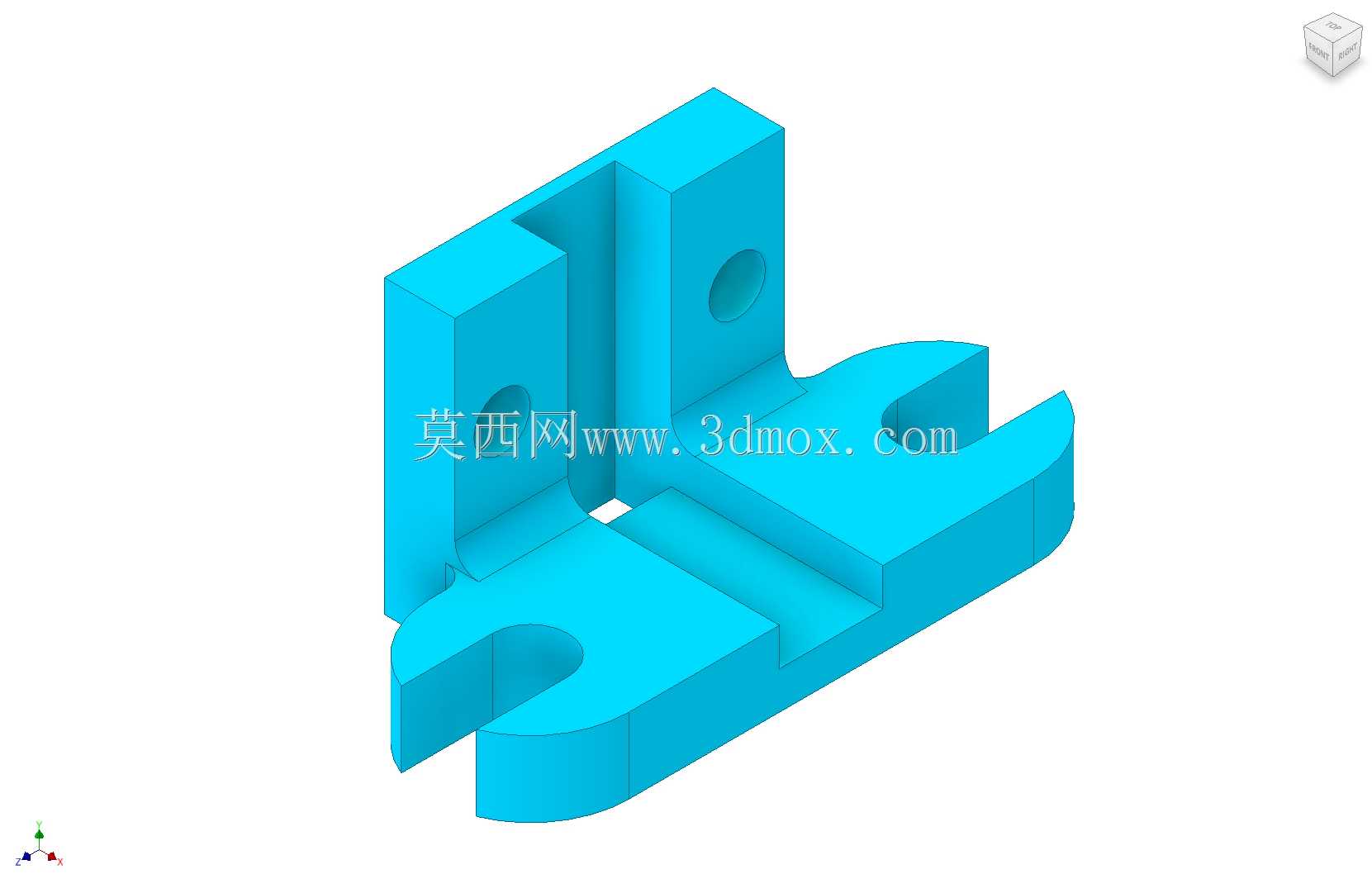

L型双槽带孔安装连接固定支座结构

　　水平底板上设计的两个对称开口卡槽，是这款支座的核心功能结构，卡槽采用半圆开口加直段导向的设计，不需要将配套的连接螺栓完全拧下，就可以将支座卡入螺栓杆部，再拧紧螺母就能完成固定，在设备内部操作空间狭窄、无法完成整圈螺栓拧动的场景下，这种开口卡槽的设计能大幅降低装配难度，减少现场安装的操作时间。底板的端部做了圆弧过渡处理，没有尖锐的直角边，一方面是避免安装时划伤操作人员的手部或者设备内部的线缆外皮，另一方面也能减少构件的应力集中点，在承受动态载荷时不会在边角处产生裂纹。从安装边界尺寸来看，立板的高度与底板的长度比例控制在1:1.2左右，整体的厚度均匀，采用等壁厚设计，不管是采用机加工方式制作还是注塑、压铸成型，这款L型结构的连接固定支座，在通讯设备内部走线固定、小型机电设备的模组拼接场景中应用十分广泛，日常做设备结构改型、非标工装搭建设计时，这类支座是很常用的标准连接构件。从结构设计逻辑来看，整体采用垂直立板加水平底板的L型布局，立板与底板之间做了加厚的过渡筋处理，避免直角连接处出现应力集中，在承受侧向拉扯力或者垂直方向的压载时，不会出现根部断裂的问题。立板上预留的两个同轴光孔，是用来穿装锁紧螺栓的，安装时可以直接将立板贴合在设备的垂直安装面上，螺栓穿过光孔后与安装面的预制螺纹孔锁紧，不需要额外增加转接垫片，孔位的同轴度公差控制在0.1mm以内，能保证安装后立板与安装面完全贴合，不会出现翘边导致的固定松动。

　　都不会出现壁厚不均导致的变形问题。立板上的安装孔中心到立板侧边的距离，预留了足够的扳手操作空间，使用普通的内六角扳手或者开口扳手就能完成锁紧操作，不需要定制特殊的安装工具。底板上的开口卡槽宽度与常用的M4、M5螺栓杆径匹配，卡槽的开口处做了微小的倒角导向，卡入螺栓时能自动导正位置，不需要反复对位调整。在实际使用场景中，这类支座常用来固定通讯设备内部的走线架、小型PCB模组的安装支架，也可以用在小型自动化设备的传感器安装支撑上，垂直立板承受侧向的支撑力，水平底板通过卡槽快速固定在设备的型材框架上，不需要在型材上提前预装螺母，调整位置时只需要稍微拧松螺母，就可以沿着卡槽的导向方向滑动调整位置，位置校准后再锁紧螺母即可，

　　调试效率比封闭式孔位的支座高很多。设计时特意将立板与底板的连接根部做了R3的圆角过渡，而不是直角连接，在做有限元受力分析时，这个圆角能将根部的最大应力降低40%左右，即使在承受持续的振动载荷时，比如车载通讯设备、户外机柜内的安装场景，长期受振动影响也不会出现根部疲劳断裂的问题。构件的所有外露棱边都做了0.5mm的倒角去毛刺处理，不会残留加工后的锋利毛边，装配过程中不会刮伤配套零件的表面涂层，也能避免安装人员被划伤。两个立板上的安装孔采用通孔设计，没有做沉头结构，既可以穿装内六角圆柱头螺栓，也可以使用十字盘头螺栓，适配不同的安装紧固件需求，不需要根据螺栓类型更换支座型号。底板的底面做了平面度处理，平面度公差控制在0.05mm以内，

　　安装时能完全贴合在安装基准面上，不会出现倾斜导致的固定不稳，支撑的模组不会出现角度偏移。在做三维建模时，所有的特征都采用参数化设计，修改安装孔的直径、卡槽的宽度、整体的壁厚尺寸时，只需要调整对应参数就能快速生成不同规格的衍生型号，不需要重新绘制草图，能大幅缩短同系列构件的设计周期。这类支座虽然结构简单，但在细节上的设计直接影响现场装配的效率和长期使用的可靠性，比如开口卡槽的直段长度如果设计过短，卡入螺栓后容易滑脱，过长则会降低底板的结构强度，设计时经过反复校核，将直段长度设置为螺栓直径的1.5倍，既保证了卡入后的连接稳定性，也不会过度削弱底板的结构强度。立板上的安装孔中心到底板安装面的高度尺寸，也匹配常用的型材安装面高度，安装后底板与型材表面完全贴合，不会出现悬空导致的受力变形。
