异形多安装位法兰式连通基座结构

　　这类异形多安装位的法兰式连通基座，在小型流体控制回路、便携动力单元的辅助油路、低压气路分支结构里应用十分广泛，常见于小型液压动力站的阀组安装基座、手持气动工具的内部气路转接座、小型内燃机的辅助油路连通件等场景，核心作用是实现不同通径管路的连通转接，同时为相邻的小型阀件、传感元件提供稳定的安装支撑，不需要额外设计转接支架，靠自身的结构集成安装位与流道，能大幅缩减装配环节的零件数量，降低整机的装配累积误差。从结构设计逻辑来看，这类零件的设计首先要匹配对接管路的通径与密封形式，顶部的大直径法兰端是主流路的对接端，内孔直接连通主体的中空腔，法兰端面预留的密封槽可以适配O型圈或者平垫片密封，保证主流路在额定工作压力下不会出现泄漏。

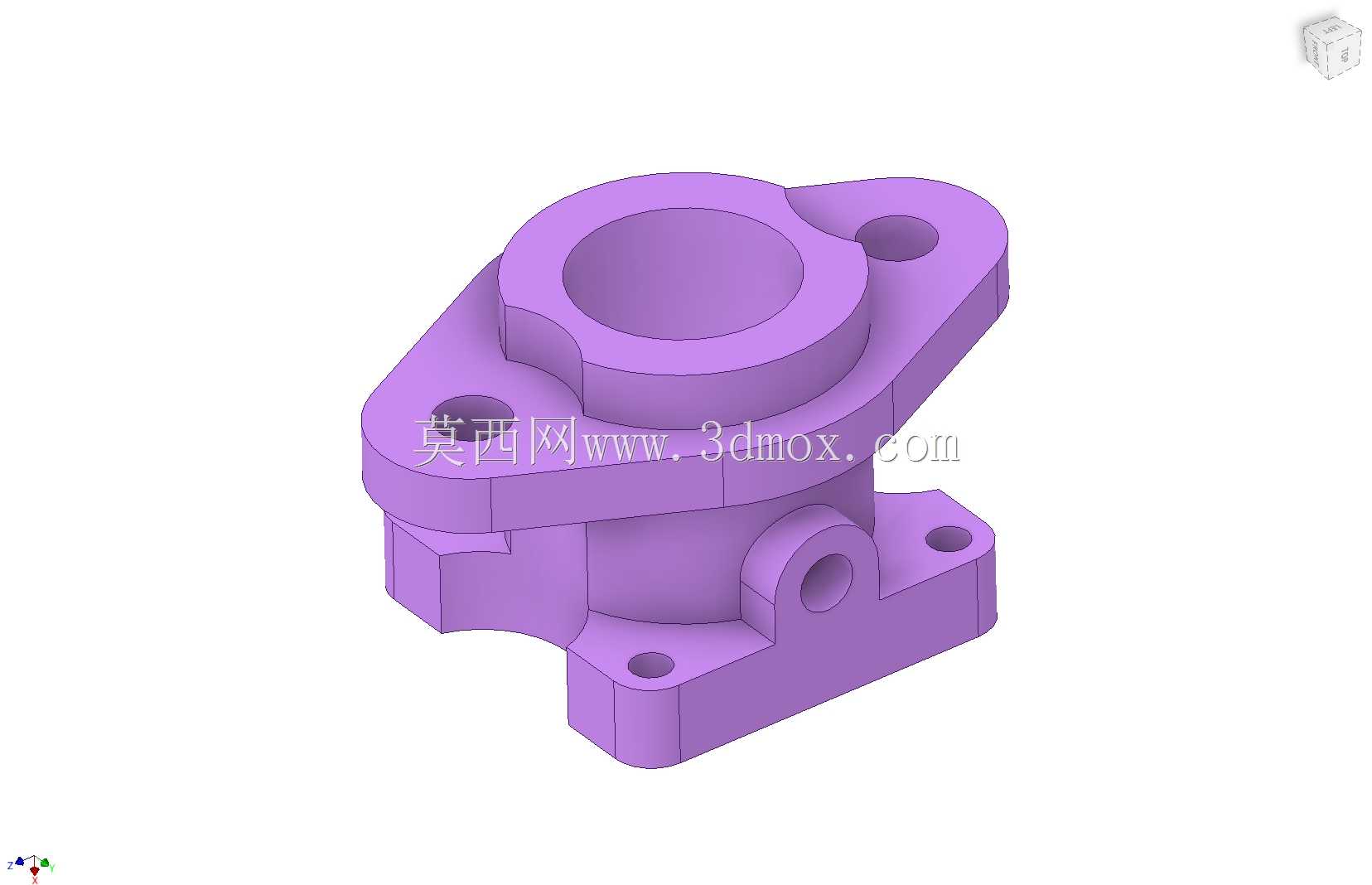

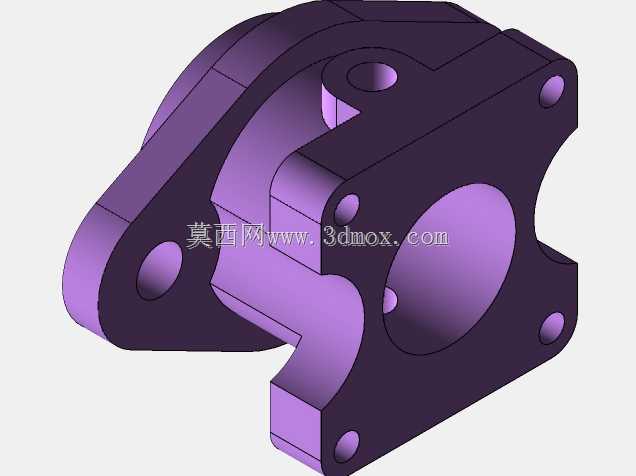

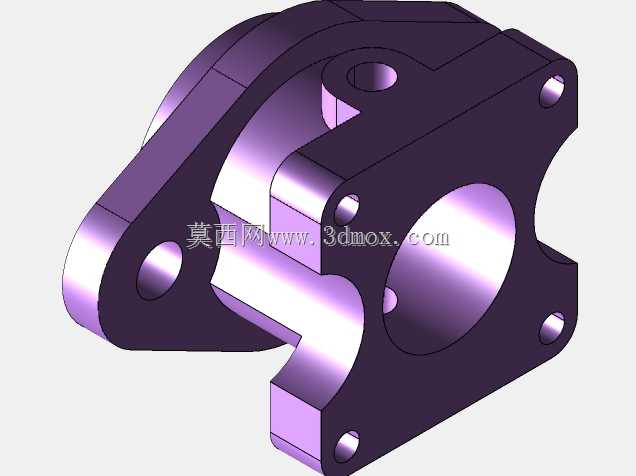

　　主体侧面伸出的带孔凸台是支路的对接端，孔径比主流路小一个规格，用来接控制油路或者检测气路，凸台的孔位与主体内腔直接贯通，没有多余的流道转折，能尽可能降低支路的流体阻力，避免出现压力损失过大的问题。安装位的设计是这类零件的重点，不同于常规圆形法兰的均匀螺栓孔布局，这个零件采用了三角形延展的安装耳布局，三个方向伸出的安装耳上分别预留了通孔，其中两个耳位在主体上部的法兰延展段，一个耳位在下部的支座段，还有侧面凸台旁的辅助安装孔，这种非对称的安装布局是为了适配设备内部狭窄的安装空间，不需要预留整圈的螺栓操作空间，只需要在三个对应方向预留扳手操作空间即可，能适配紧凑的设备内部布局，同时三角形的安装支撑面比两孔安装的稳定性更好，

　　能承受管路带来的径向振动，避免长期运行后安装螺栓出现松动。设计时首先要确认主流路的通径与工作压力，以此确定主体中空腔的壁厚，这类低压工况下的基座，壁厚通常取流道通径的1/5到1/4，保证足够的强度同时控制零件重量，安装孔的孔径要比适配的螺栓直径大0.5到1mm，补偿安装时的位置误差，安装耳的厚度要和主体壁厚保持一致，避免注塑或者铸造时出现壁厚不均导致的缩痕、气孔缺陷。外形尺寸方面，这类小型转接基座的主体高度通常在40-60mm区间，顶部法兰的外径在50-70mm区间，三个安装耳的外沿最大轮廓尺寸控制在80-90mm，不会占用过多的安装空间，安装面的平面度要求控制在0.1mm以内，保证安装后和对接面的贴合度，避免密封失效。

　　侧面凸台的中心高度要匹配对接元件的安装高度，避免对接管路出现强行弯折的情况，凸台的外圆要预留足够的螺纹或者卡套连接的操作空间，不会和相邻的零件产生干涉。建模过程中要注意各安装孔的位置度公差，尤其是主流路法兰的安装孔与侧面支路凸台的位置度，要控制在0.2mm以内，保证对接时管路不会出现别劲的情况，所有的棱边都要做R0.5到R1的圆角处理，避免应力集中，同时去除加工后的锐边，防止装配时划伤操作人员或者密封件。这类零件通常采用铝合金压铸或者增强尼龙注塑成型，批量生产时一致性好，成本较低，也可以根据工况需求采用不锈钢机加工制作，用于有腐蚀介质的流体回路中。在实际选型应用时，要先核对主流路与支路的通径、工作压力是否匹配回路需求，再核对安装孔的位形是否适配设备上的安装基面，确认各接口的朝向不会和周边零件产生干涉，不需要额外修改结构就可以直接装配使用，能大幅缩短设备的设计与装配周期。
