带安装底座异形钩状连接固定支座结构

　　这款异形钩状带安装底座的支撑固定构件，多用于中小型自动化产线的工位辅助定位、工装夹具的侧向挂载，也可作为轻型输送设备侧边的导向轮安装基座，在3C电子组装线、小型包装设备的辅助工位上十分常见，能够替代传统焊接式支架，减少现场焊接的形变问题，同时降低后期维护更换的成本。从结构设计逻辑来看，构件整体分为底部安装法兰与上部异形立板两个核心部分，底部法兰采用方形板式结构，四个角位置预留沉头安装孔，孔位做了锪平处理，能够保证内六角螺栓安装后头部不突出安装面，避免与上部挂载的构件产生运动干涉，法兰底面设计为全平面结构，安装时可与设备型材台面、钢板安装面完全贴合，不需要额外加工调整垫片就能保证安装垂直度，法兰与立板的衔接位置做了大圆角过渡，

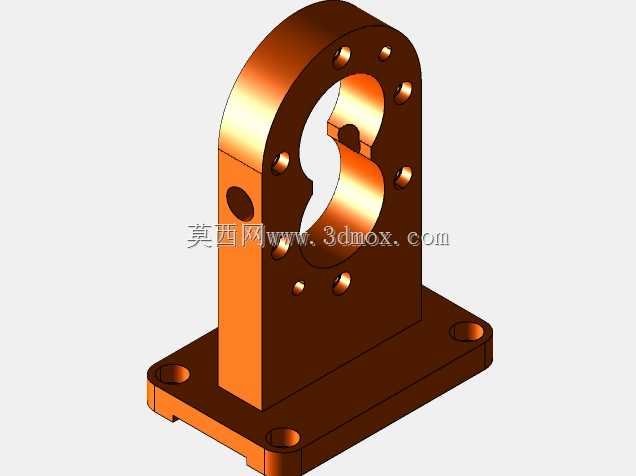

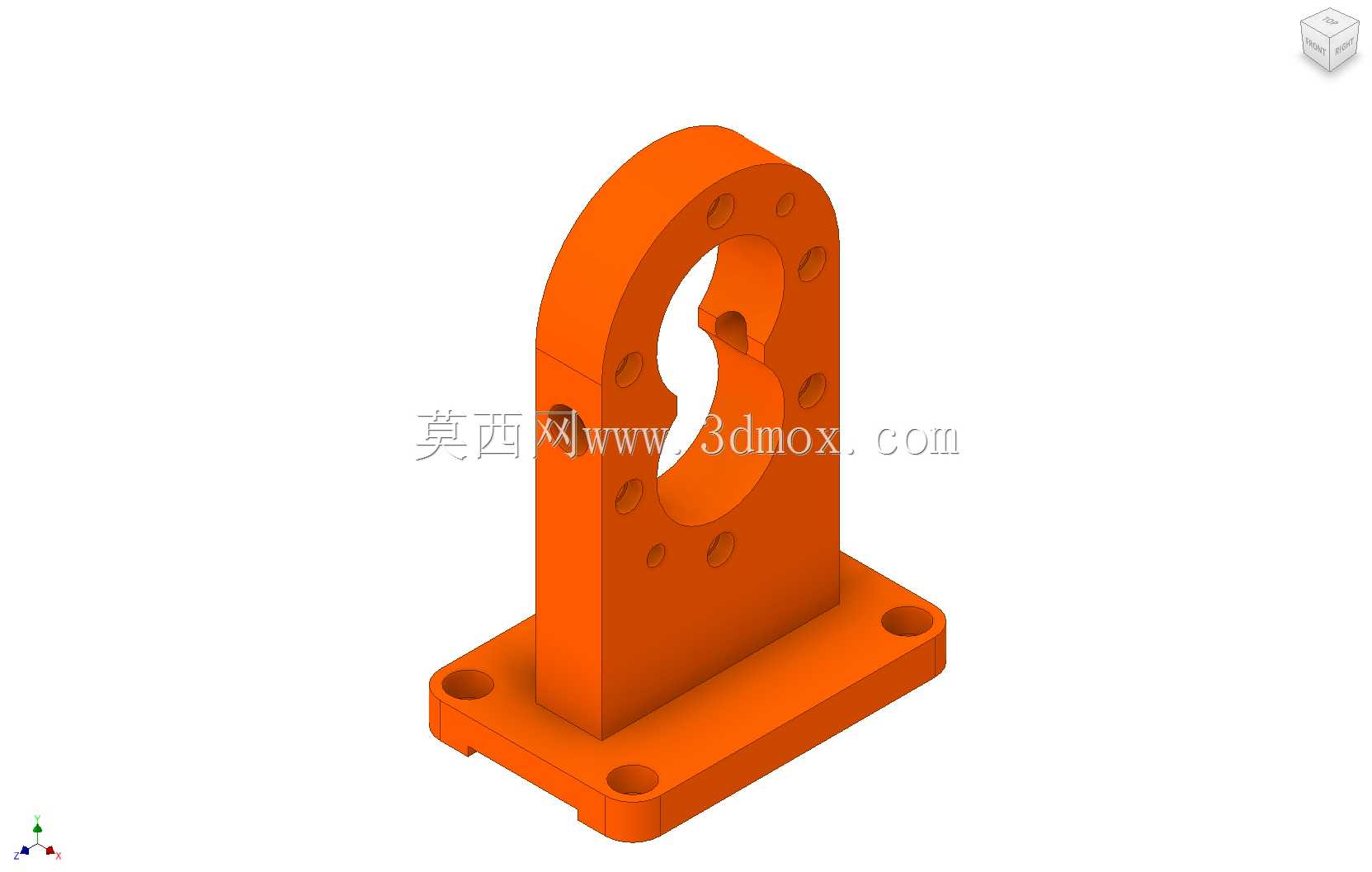

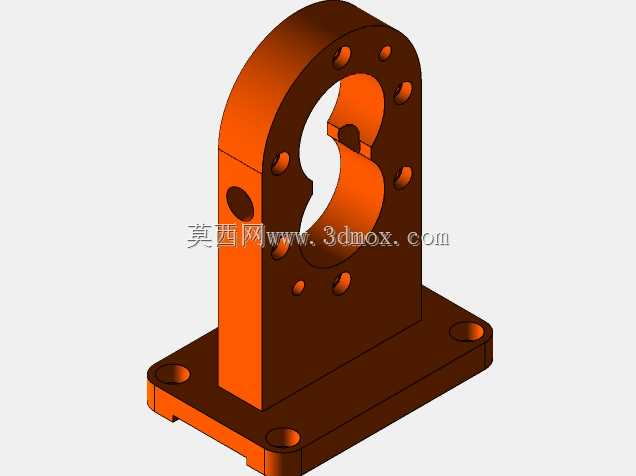

　　能够分散立板承受的侧向载荷，避免直角位置出现应力集中导致的断裂问题，在承受反复交变载荷的工位上，这种过渡结构能将局部应力峰值降低40%以上，有效提升构件的疲劳寿命。上部立板采用非对称的钩状异形轮廓，板身沿垂直方向均匀分布多组不同孔径的安装孔，其中大尺寸的中心异形孔是核心功能位，可用于穿装转轴、挂载导向轮或者固定检测传感器的安装支架，孔边缘做了倒角处理，既能够去除加工毛刺，也方便轴类零件装配时的导入，周围分布的小孔可用于安装紧定螺钉、固定辅助定位块，或者穿装走线扎带固定设备线缆，立板的钩状缺口位置并非随意设计的造型，而是为了避让相邻工位的运动部件，比如气缸的伸出杆、输送带的侧边挡边，避免构件安装后与周边运动件产生碰撞，

　　缺口的圆弧曲率是根据相邻运动件的运动包络线计算得出，预留了足够的安全间隙，即使设备运行过程中出现小幅振动偏移，也不会发生剐蹭卡滞。从安装边界尺寸来看，底部法兰的长宽尺寸控制在常规工业铝型材的安装孔距适配范围内，可直接安装在40系列、50系列的欧标铝型材台面上，不需要额外加工转接板，立板的高度根据挂载部件的中心高要求设计，保证安装后的导向轮或者传感器工作面与输送面的高度差符合工位工艺要求，整体厚度经过载荷校核，在承受5kg以内的侧向挂载载荷时，形变量不超过0.02mm，能够满足大部分轻型工位的安装精度要求。设计过程中优先考虑了加工工艺性，整个构件如果采用6061铝合金铣削加工，所有孔位都可以在三轴加工中心上一次装夹完成，

　　不需要二次翻面找正，能够有效降低加工成本，适合小批量的工位定制需求，如果采用尼龙材质3D打印制作，也可用于非受力的传感器安装工位，快速验证工位布局合理性，缩短设备调试周期。实际使用过程中，这类支座不需要复杂的调整，通过底部四个螺栓锁紧固定后，即可在立板的对应孔位安装所需的功能部件，相比传统的角钢焊接支架，安装位置的重复精度更高，后期更换功能部件时不需要重新打磨焊接位置，只需要松开对应安装孔的螺栓即可完成更换，能够大幅缩短设备的维护停机时间，在多品种小批量的柔性生产线上，这类标准化的安装支座能够适配不同的工位需求，减少非标定制件的种类，降低设备的备件库存压力。立板上的多组孔位采用等间距排布设计，能够兼容不同尺寸的挂载部件，当需要调整挂载部件的高度时，只需要选择对应高度的孔位安装即可，不需要重新制作支架，这种模块化的设计思路，能够让单个支座适配多种相近的工位场景，提升构件的通用化程度。
