双孔带侧耳安装式机械连接座结构

　　该零件属于流体管路或动力传输系统中的连接固定类构件，在小型动力设备、液压气动回路、工业自动化输送线的管路对接工位中应用广泛，主要承担两路平行管路的定位对接、相邻功能模块的刚性连接作用，同时为对接部位提供稳定的安装支撑，避免管路运行过程中因振动、介质冲击出现对接错位、密封失效的问题。

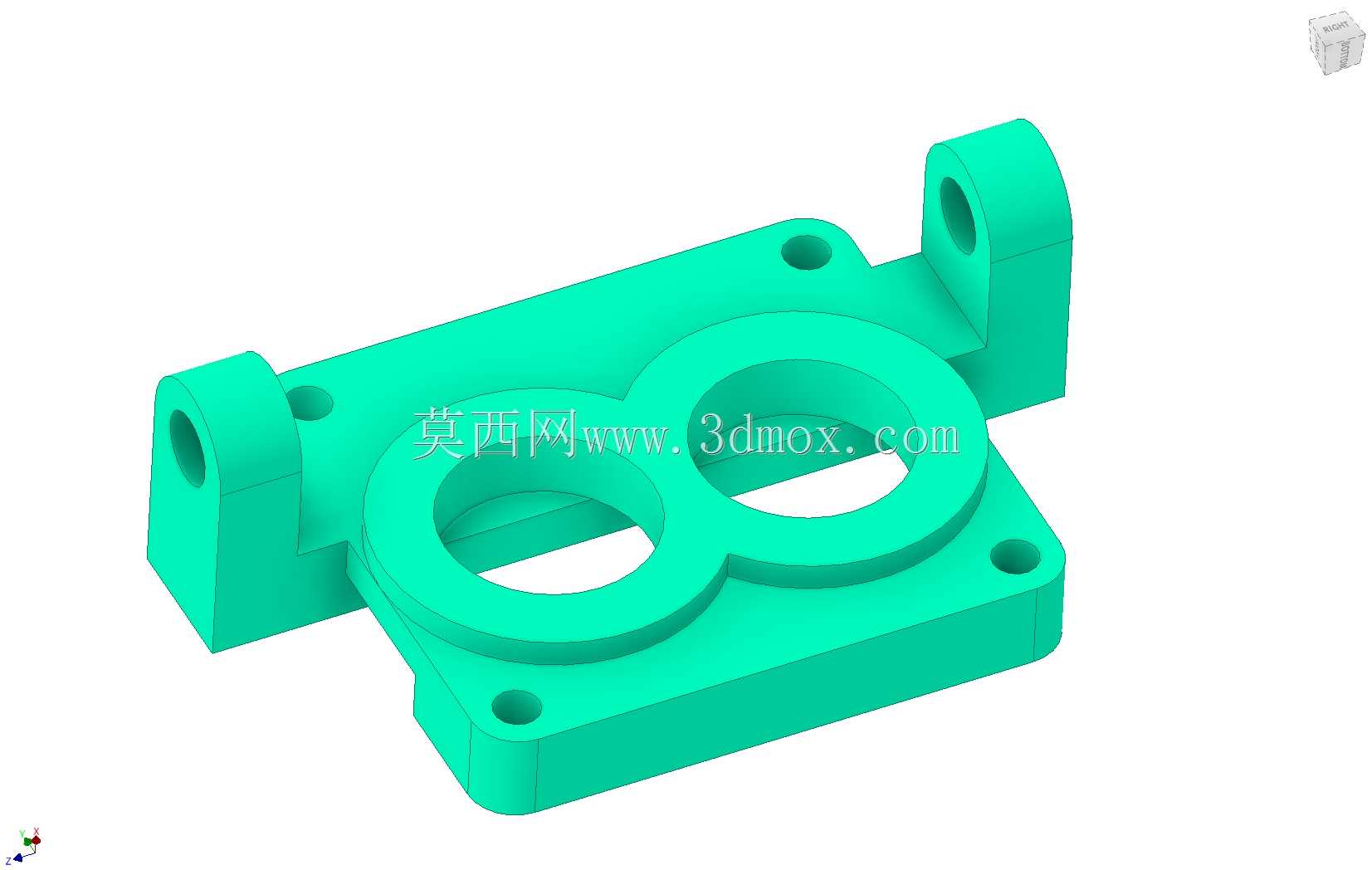

　　从结构设计逻辑来看，主体采用矩形底板作为承载基础，底板上分布的四个沉孔为安装固定位，可通过螺栓将整个构件锁紧在设备安装基面之上，沉孔设计能够让螺栓头部完全沉入零件内部，不会突出安装面干涉其他相邻部件的装配，同时保证安装面的平面度贴合要求。底板上方凸起的两个同轴等径环形凸台为核心功能区域，两个凸台的内孔为管路穿装通道，内孔的加工精度直接决定管路对接的同轴度，设计时两个内孔的中心距严格匹配对接管路的标准间距，内壁预留了密封件安装槽位，可嵌入O型密封圈实现管路对接处的静密封，防止介质输送过程中出现泄漏。

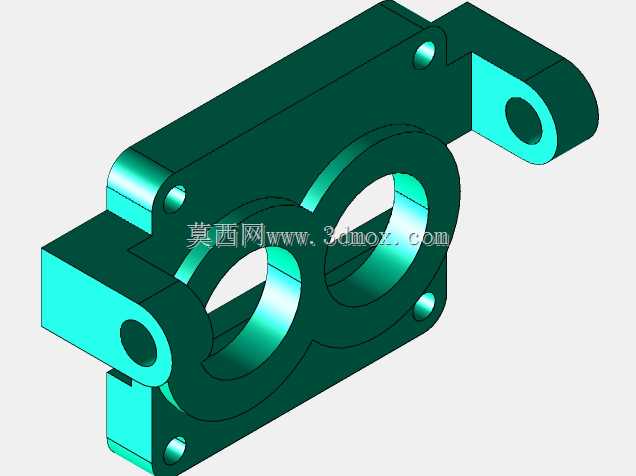

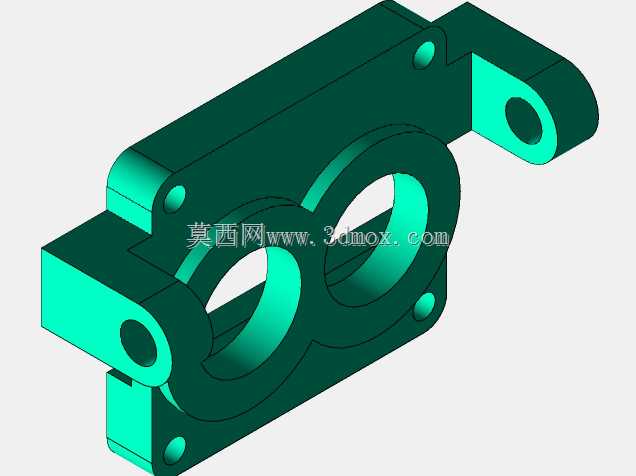

　　零件两侧向上延伸的带孔侧耳为辅助定位结构，侧耳上的通孔与底板安装孔形成三角稳定支撑结构，当对接管路存在侧向载荷或者设备运行振动较大时，侧耳可通过穿装定位销或者小规格螺栓，与相邻的功能模块侧壁形成辅助连接，抵消管路对接处产生的侧向弯矩，避免长期交变载荷下底板安装螺栓出现疲劳断裂。侧耳的高度与环形凸台的高度保持齐平，既不会超出凸台端面影响管路法兰的贴合，也能保证侧向连接时的受力面与管路中心处于同一水平面，减少附加扭矩的产生。

　　从安装边界尺寸来看，零件整体的长宽尺寸适配常规小型设备的安装空间，底板厚度满足M6规格螺栓的沉孔深度要求，不会因厚度不足导致安装时零件出现压溃变形；环形凸台的外径比内孔大出足够的壁厚，能够承受管路内1.6MPa等级的介质工作压力，不会因壁厚不足出现鼓胀变形；侧耳的伸出长度经过受力核算，在承受额定侧向载荷时，侧耳根部的应力集中系数控制在材料许用应力范围内，同时根部做了R角过渡处理，避免加工和使用过程中出现应力开裂。

　　在实际选型应用时，该零件适配外径与内孔匹配的硬管或者软管接头，安装时需要先将密封件嵌入内孔槽位，再将管路插入内孔到位，之后先锁紧底板的四个固定螺栓，保证零件基面与安装面完全贴合，再安装侧耳的定位连接件，最后锁紧管路的压紧结构即可完成装配。日常维护过程中，可定期检查底板安装螺栓的预紧力以及侧耳连接件的松动情况，同时观察两个环形凸台的对接面是否存在介质渗漏，若出现密封件老化可直接更换槽内密封圈，无需整体更换构件，降低设备维护成本。

　　建模过程中需要重点保证两个内孔的同轴度、中心距公差，以及底板安装面与凸台端面的平行度，这些形位公差直接影响最终的装配精度和密封性能；侧耳上的安装孔需要保证与底板安装孔的位置度，避免装配时出现孔位错位无法穿装螺栓的问题；所有棱角位置都做了小倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员或者损坏相邻零件的表面涂层。
