L型带定位孔安装支撑固定座结构

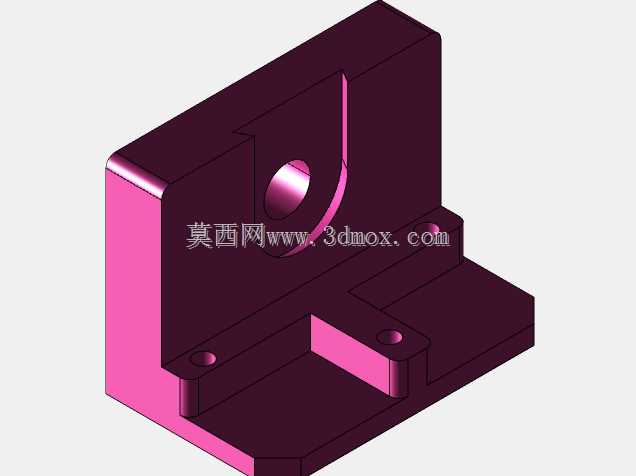

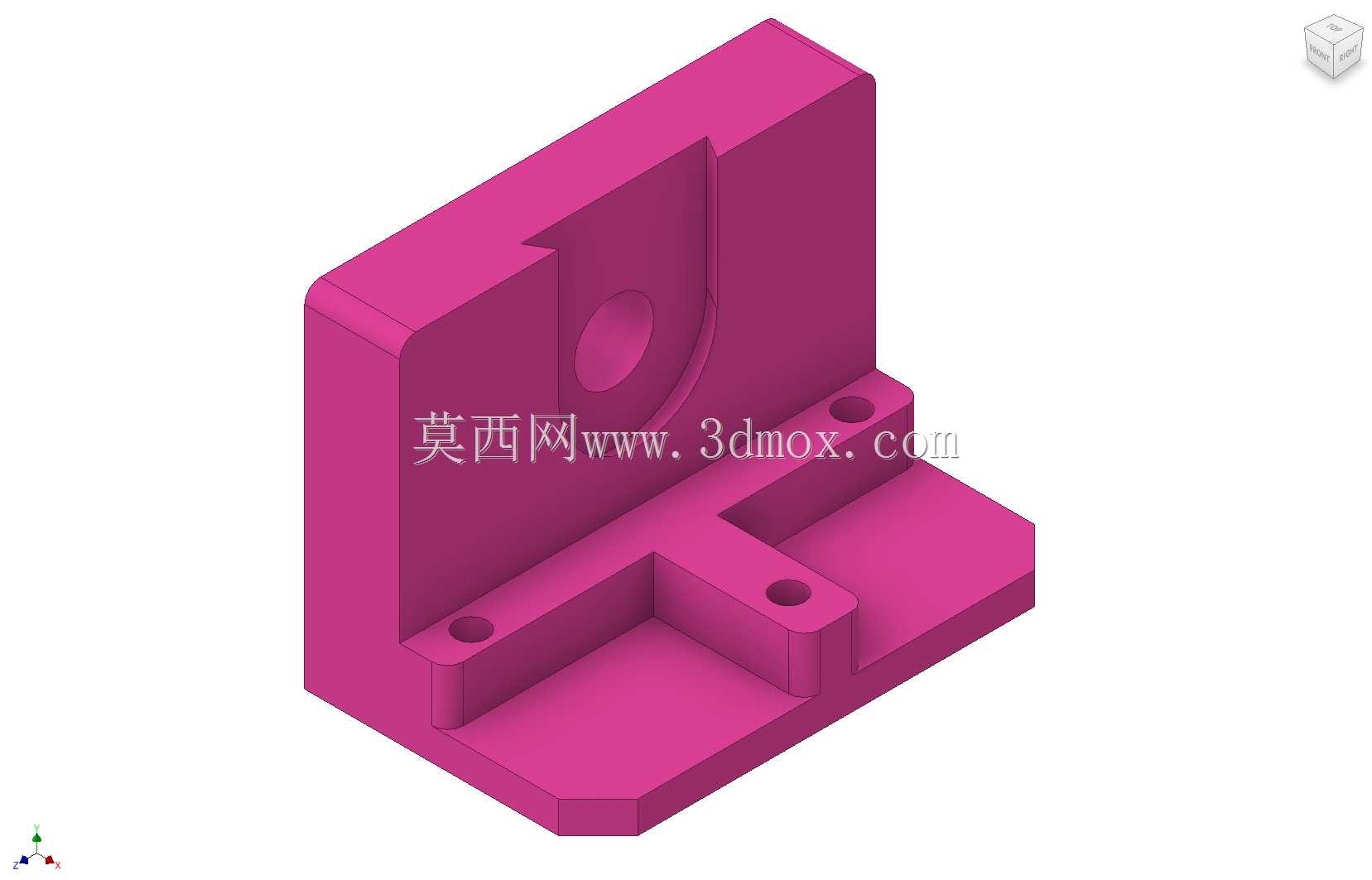

　　这类L型支撑固定座常见于通讯设备内部的板卡安装、小型检测工位的传感器支架固定场景，也可作为桌面型小型工装的侧向承载基座使用，核心作用是为被支撑部件提供垂直与水平两个方向的安装基准，同时抵消设备运行过程中产生的侧向倾覆力矩，避免被固定件出现移位、振动松脱的问题。从结构设计来看，整体采用直角L型布局，竖直立板与水平底板为一体化成型结构，省去了拼接装配的累计误差，立板内侧做了弧形让位槽设计，槽中心预留圆形通孔，这个位置主要用来穿设线缆或者容纳被固定件的圆柱形定位凸台，避免安装时出现结构干涉，同时弧形槽的轮廓可以贴合圆柱形部件的外壁，增大接触面积减少局部应力集中。水平底板上分布了四个沉头安装孔，孔位采用不对称排布，一方面可以防呆，

　　避免安装时方向装反，另一方面沉头结构可以让安装螺丝的头部完全埋入底板平面内，不会突出底板表面影响安装平面的贴合度，保证基座固定后整体的水平度。立板与底板的连接位置做了加厚的加强筋过渡，筋位顺着直角转角的走向布置，没有多余的冗余结构，在控制整体重量的前提下提升了转角位置的结构强度，避免长期承载后立板出现向外张开的形变。在安装边界上，底板的底面为全平面加工，没有凸起结构，安装时可以完全贴合设备的安装基面，不需要额外做避位加工，立板的顶部与侧边都做了小尺寸的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在装配时起到导向作用，方便部件快速对位。竖直立板上的两个安装孔与底板上的孔位轴线保持严格的垂直公差，

　　保证安装在立板上的部件与底板固定面的垂直度符合装配要求，不需要额外做调整垫片补偿误差。这类结构在设计时特意控制了整体的壁厚，所有位置的壁厚保持均匀，没有出现壁厚突变的位置，不管是采用机加工还是注塑成型工艺，都不会因为冷却不均或者加工应力导致结构变形。立板内侧的弧形让位槽深度经过测算，刚好可以容纳常规M6规格的螺母或者直径10mm以内的线缆接头，不会因为槽深过浅导致部件无法贴紧立板表面，也不会因为槽深过大削弱立板整体的结构强度。底板前端的缺口设计是为了避让安装基面上的凸起走线槽或者相邻部件的凸台，让基座可以适配更多不同的安装场景，不需要针对不同安装面重新修改基座的整体轮廓。在实际使用中，这类固定座可以承受垂直方向5kg以内的静载荷，

　　侧向可以承受3kg以内的倾覆载荷，完全满足小型通讯模块、光电传感器、小型气路元件的安装承载需求，安装时只需要将底板贴合安装基面，拧入四个对应规格的螺丝完成基座固定，再将被支撑部件贴合立板表面，通过立板上的两个孔位拧入固定螺丝即可完成装配，整个装配过程不需要复杂的调校，依靠结构本身的加工精度就能保证安装位置的准确性。结构的所有棱边都做了R0.5的圆角处理，没有尖锐的边角，在装配调试过程中不会刮伤连接的线缆或者相邻部件的外壳，整体结构没有复杂的曲面特征，加工难度低，不管是采用铝型材铣削加工还是工程塑料注塑成型，都能快速批量生产，生产成本可控，同时结构的通用性强，只需要调整安装孔的间距或者整体尺寸，就可以适配不同规格的被固定部件，不需要重新做整体的结构设计。
