双耳式U型槽连接固定支座结构

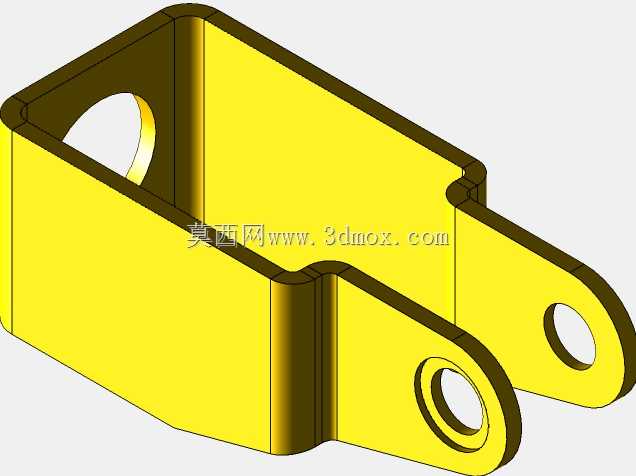

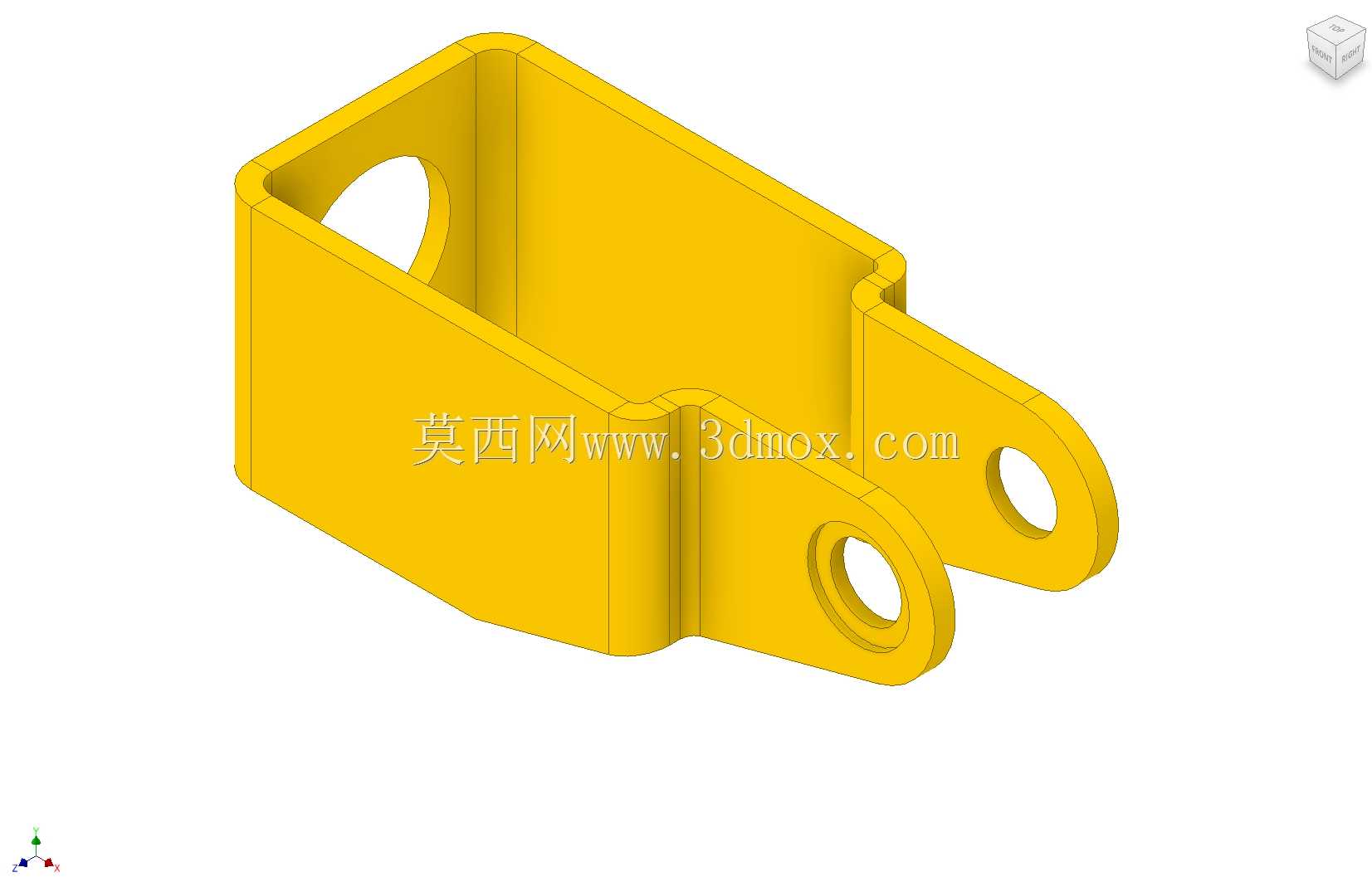

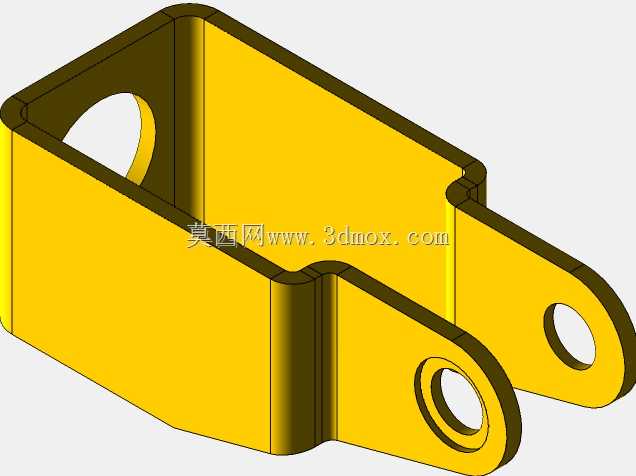

　　在各类轻工机械、小型自动化输送设备、通讯配套安装支架的铰接连接场景中，这类带双耳铰接端的U型槽支座是十分常见的受力连接件，主要承担相邻部件之间的载荷传递、铰接摆动限位以及安装基准定位的作用。从实际使用场景来看，这类支座常被用在设备检修门的铰接支撑、小型连杆机构的固定端、通讯走线架的可调连接部位，既可以作为静态的固定支撑座，也可以配合销轴实现相邻部件的小角度摆动，适配设备运行过程中的位移补偿需求。

　　从功能特性上看，该支座采用U型敞口槽的主体结构，槽体内腔可以直接嵌入对应厚度的安装板件，侧壁预留的光孔可以穿装锁紧螺钉，实现嵌入部件的快速固定，不需要额外设计复杂的抱紧结构，装配效率较高。端部延伸出的两个平行铰接耳板，耳板上的同轴通孔加工精度要求控制在IT8级以内，保证穿装销轴后不会出现卡滞、偏磨的问题，两个耳板的间距与配套铰接部件的厚度预留0.2-0.5mm的装配间隙，既可以避免装配干涉，也能减少铰接转动过程中的侧向窜动。主体槽体的外侧做了圆角过渡处理，没有尖锐的棱角，一方面可以减少应力集中，提升部件的抗疲劳强度，另一方面也能避免装配过程中划伤操作人员或配套线缆。

　　设计过程中，首先需要根据实际承载需求确定槽体的壁厚，常规工况下壁厚取3-5mm即可满足1000N以内的静载荷要求，如果是承受交变载荷的场景，需要在耳板与槽体的衔接位置做加强筋过渡，避免长期受力后出现根部断裂的问题。槽体的深度需要根据嵌入部件的搭接长度确定，一般要保证嵌入长度不小于槽体宽度的1.2倍，避免固定后出现翘曲松动。铰接耳板的通孔中心到槽体端面的距离需要满足销轴的安装空间要求，同时要保证铰接部件摆动过程中不会与槽体侧壁发生碰撞，设计时需要做运动干涉校验，预留至少3mm的安全间隙。槽体侧壁的安装孔位置要避开应力集中区域，孔边到槽体边缘的距离不小于孔径的1.5倍，防止锁紧时出现侧壁变形。

　　从安装边界来看，该支座的安装方式分为两种，一种是通过U型槽嵌入配套板件后用侧面螺钉锁紧，不需要在主安装面上打孔，适合已经完成表面处理的板件连接场景；另一种是可以在槽体底部加工沉头孔，通过螺栓将支座整体固定在设备基座上，作为固定铰接座使用。安装时需要保证两个铰接耳板的通孔同轴度误差不超过0.1mm，否则会导致销轴装配困难，加速铰接部位的磨损。如果是用于户外通讯设备的连接场景，支座表面需要做喷塑或镀锌处理，提升防腐蚀能力，适应户外的温湿度变化环境。在实际选型时，需要根据配套销轴的直径确定耳板通孔的尺寸，根据铰接部件的摆动角度确定耳板的长度，避免出现摆动行程不足的问题。这类支座的结构相对简单，加工工艺性好，可以采用压铸成型后再做机加工的方式批量生产，也可以采用板材折弯焊接的方式小批量制作，成本控制空间较大，适配不同的生产规模需求。
