异径侧出式流体管路快接接头结构

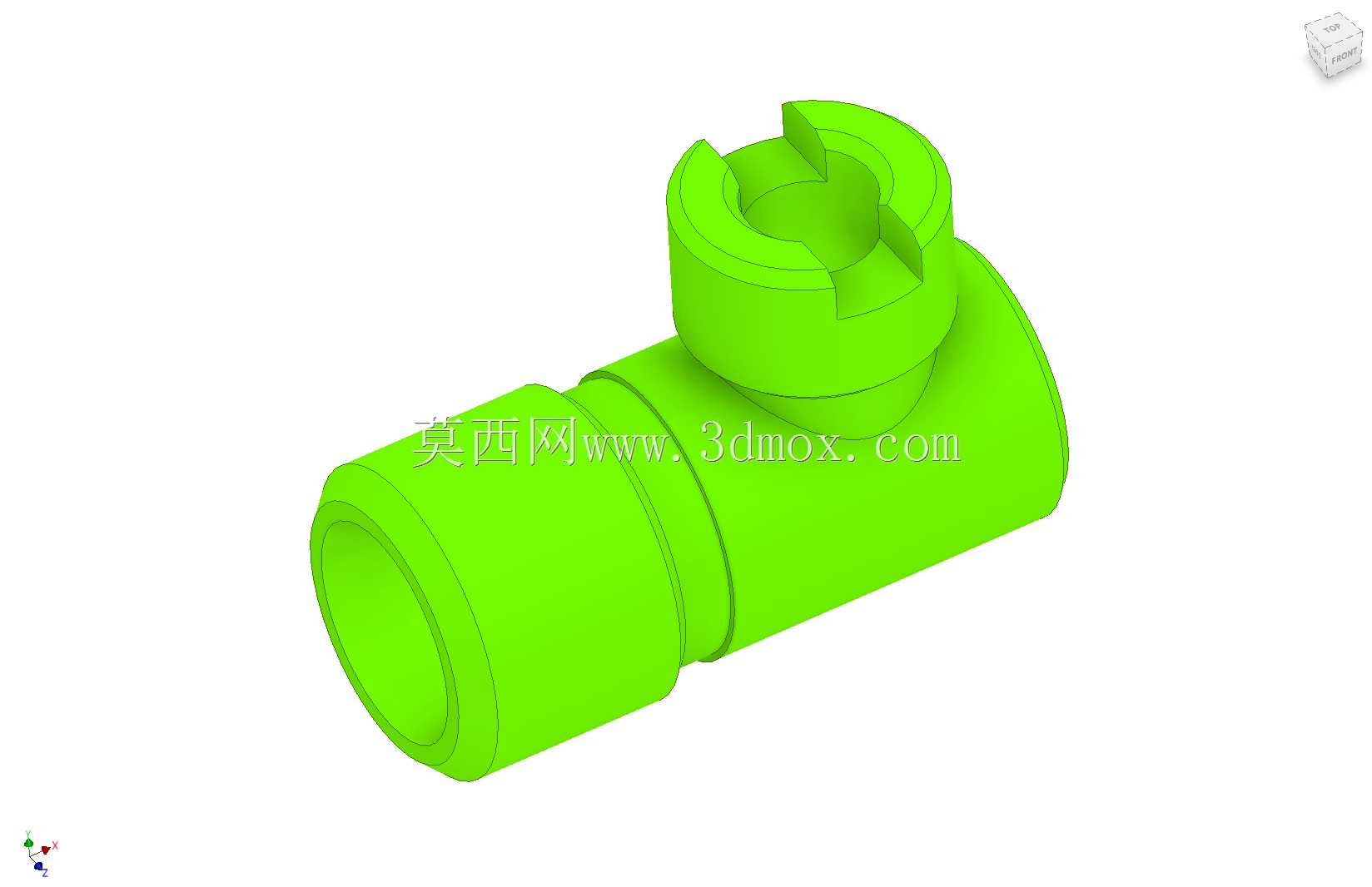

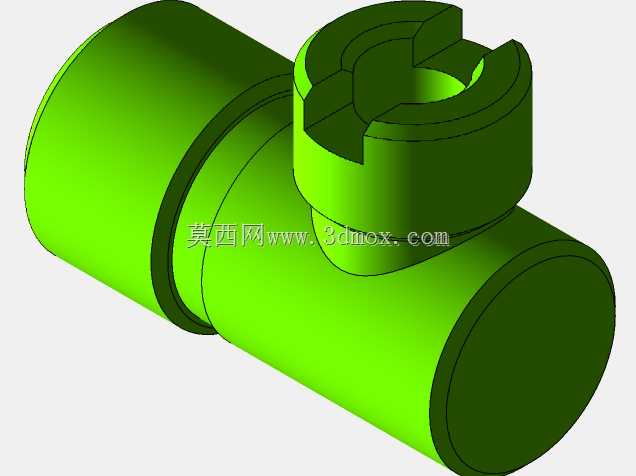

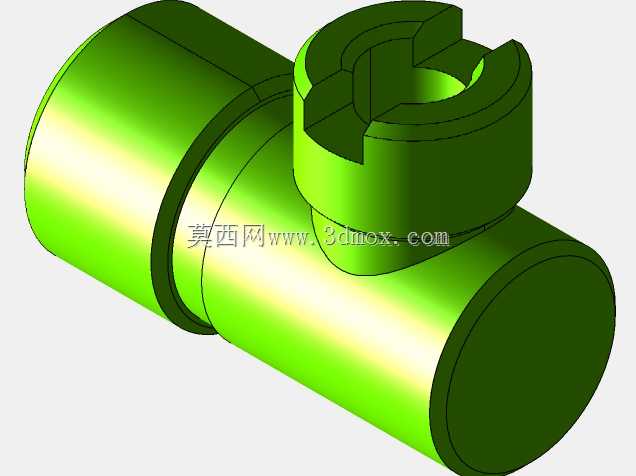

　　该结构属于流体输送管路系统中的侧出式转接接头，主要应用在气动控制回路、低压流体输送管线、小型设备冷却循环管路等场景中，承担主路流体侧向分流、不同通径管路转接的作用，在自动化生产线气路排布、小型实验装置流体回路、民用给排水支路改造等场景中都能见到同类结构的应用。从功能特性来看，该接头主体为水平贯通的主通路，主通路两端为等径圆柱插接端，外表面设置有环形凸台结构，安装时可与配套的软管、硬管端面形成轴向定位，配合密封圈即可实现端面密封，避免流体从插接位置渗漏；侧部垂直向上设置的支路接口，顶端设计有对称的缺口卡槽结构，该结构可与带对应卡爪的快插接头配合，安装时仅需将对接接头插入后旋转小角度即可完成卡紧锁定，无需额外使用紧固件，

　　大幅提升管路装配与后期维护的拆装效率，相比传统螺纹连接的侧出接头，该结构在狭小安装空间内的操作便利性优势明显，无需预留扳手拧动的操作空间，仅靠手部操作即可完成装拆。从设计思路层面，建模时优先保证主通路与侧支路的流道过渡平顺，在两个通路的相交位置做了圆弧过渡处理，避免直角转折造成的流阻增大，减少流体输送过程中的压力损失，同时也能避免流体携带的杂质在转角位置沉积造成管路堵塞；主体外壁的环形凸起除了作为安装定位基准，也能提升接头整体的结构刚度，避免在管路受外力拉扯时出现主体变形，导致接口密封失效。在安装边界方面，该接头主通路的轴向长度可适配常规壁厚的管路安装需求，侧支路的高度经过优化，既保证卡槽结构有足够的卡合接触长度，

　　保证连接后的抗拉脱能力，又不会因为支路过高造成整体安装空间占用过大，在排布密集的管路集群中也能顺利完成安装；安装时主通路两端与管路插接到位后，侧支路接口的卡槽方向可根据实际布管需求调整，适配不同方向的支路管路走向，无需额外增加转接头即可完成布管，减少管路系统的接头数量，降低整体泄漏风险。结构细节上，侧支路顶端的卡槽深度经过匹配设计，卡合后对接接头的密封面可与支路端面完全贴合，在0-1MPa的常规流体压力工况下可保持稳定密封，不会出现渗漏问题；主体外表面的圆柱面设计可兼容常规的管夹固定方式，需要将接头固定在安装板或设备机架上时，可直接使用标准管夹抱紧主体圆柱面完成固定，无需额外设计定制固定结构，降低现场安装的配件成本。

　　在实际选型应用中，该类接头适合用于输送压缩空气、常温清水、低粘度润滑油等无强腐蚀性的流体，在气动设备的气路分流场景中，可直接串联在主气路中，侧向引出支路连接气缸、气动阀等执行元件，相比在主路上开孔焊接支管的方式，该类预制接头的一致性更好，密封可靠性更高，也不会出现焊接焊渣残留流道造成下游元件堵塞的问题；在小型水冷循环系统中，该接头可作为冷板进出水的侧出转接件，主路连接循环水主管路，侧路连接冷板的进出水口，快接结构可方便冷板的后期拆卸维护，无需排空整个循环回路即可完成冷板的拆换。建模过程中对各部位的壁厚做了等强度优化，主通路与侧支路的相交位置做了局部加厚处理，避免该位置因为应力集中造成受压破裂，整体结构可满足常规工况下的耐压、抗冲击需求，适配大部分低压流体输送场景的使用要求。
