铰接式双筒连接固定支座结构设计

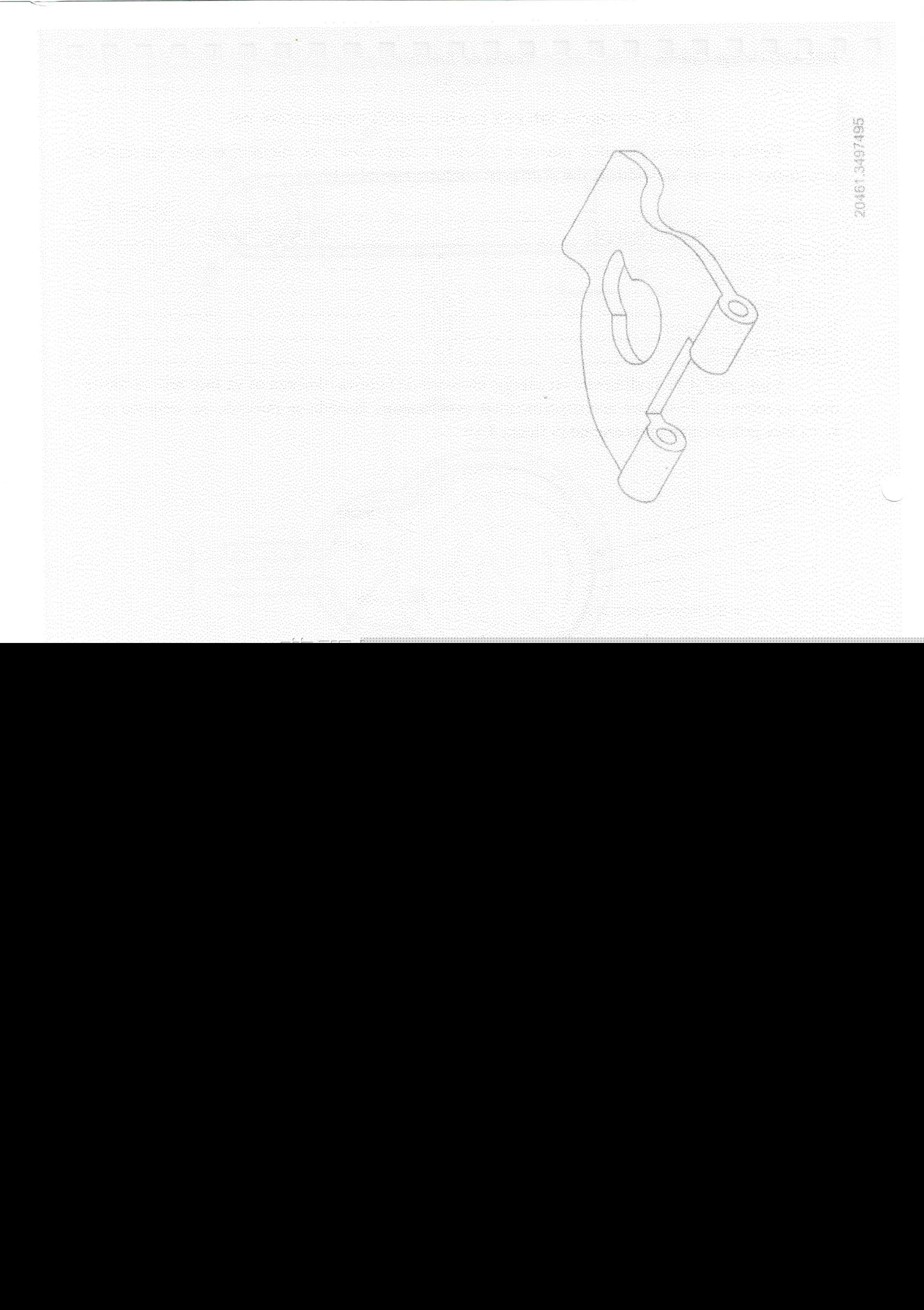

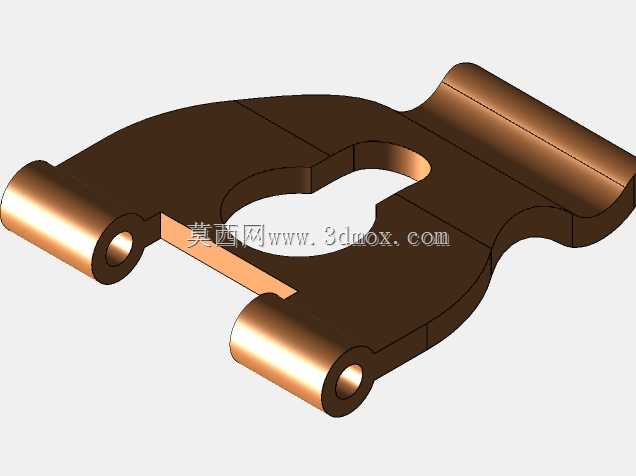

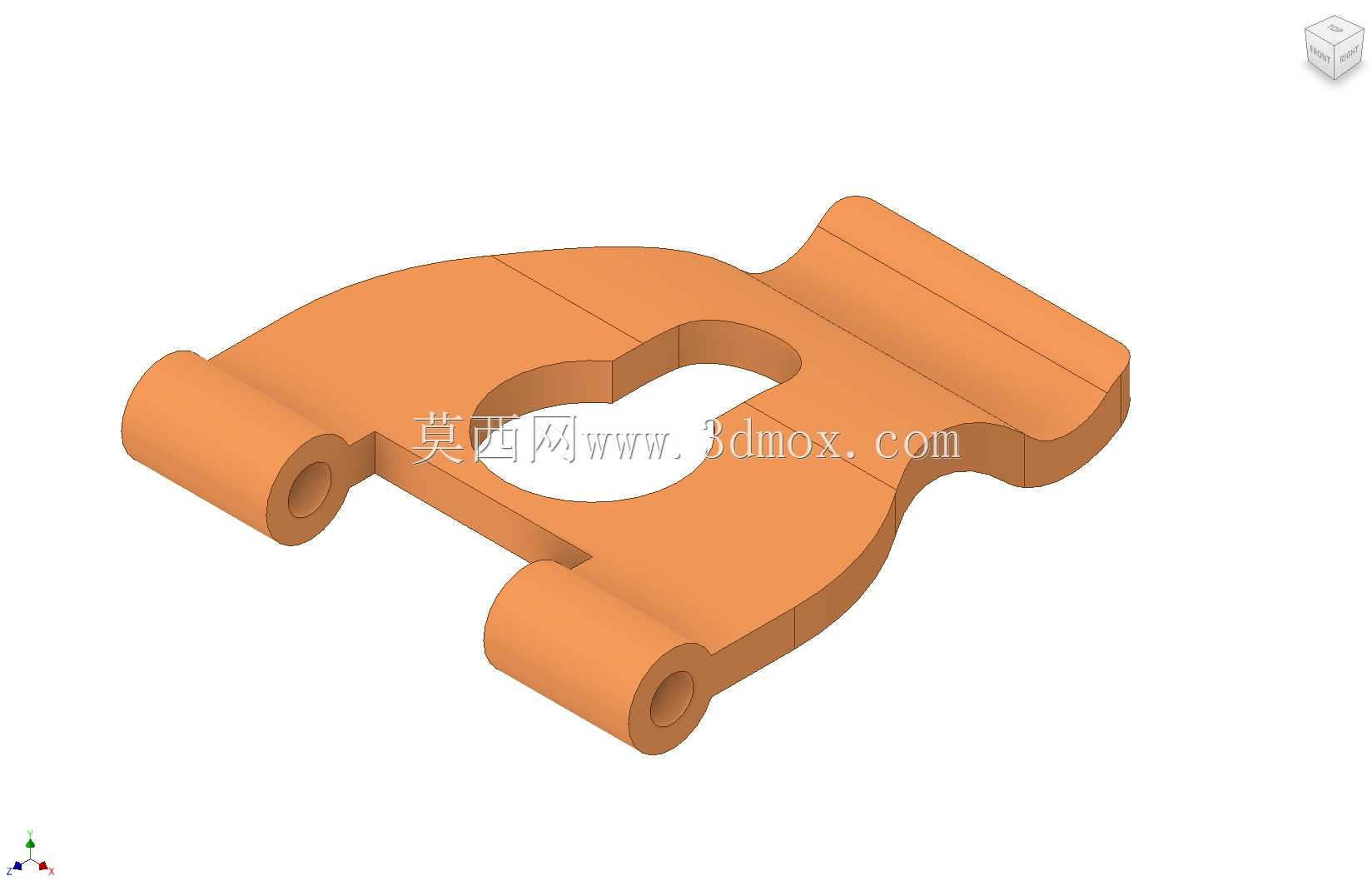

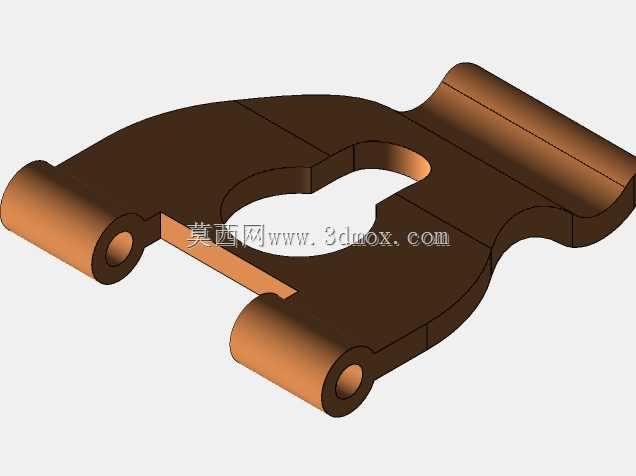

　　这类带双同轴铰接筒的异形连接支座，在轻载铰接传动机构、小型工装夹具的活动连接段、民用五金的活动开合结构里都有广泛应用，核心作用是在两个需要相对小角度摆动的构件之间，提供稳定的铰接支撑与载荷传递路径，避免铰接点出现应力集中导致的结构失效。从结构设计逻辑来看，主体采用一体化成型的异形板身作为载荷承载基体，板身中部开设的异形减重孔并非单纯为了减少材料用量，更多是为了避让相邻构件的运动轨迹，同时调整整个支座的质心位置，降低铰接转动时的偏载力矩，避免铰接轴出现单侧磨损过快的问题。两端的同轴铰接筒采用等内径设计，筒壁厚度根据常规轻载工况的剪切应力计算取值，既保证铰接轴穿入后有足够的接触支撑面积，也不会因为筒壁过厚导致整体重量冗余，

　　铰接筒的端面做了微小的倒角处理，方便装配时铰接轴的快速导入，也能去除加工后的锐边，避免装配过程中划伤操作人员或者相邻构件的表面。板身与铰接筒的过渡位置采用大圆弧过渡设计，这一细节是结构设计里的关键，因为铰接位置的应力会在板与筒的直角连接处出现数倍的应力集中，大圆弧过渡可以将应力分散到更大的区域，大幅降低交变载荷下的疲劳断裂风险，实际工况下这类铰接支座往往承受反复的摆动载荷，疲劳强度是设计时优先考量的指标。从安装边界来看，两个铰接筒的同轴度公差需要控制在合理范围内，否则穿入铰接轴后会出现卡滞，摆动时阻力过大，甚至会在装配时产生额外的装配应力，长期使用后出现筒壁开裂的问题。板身的轮廓外形是根据相邻构件的安装空间做的适配设计，

　　两侧的弧形轮廓既可以避开周边的固定结构，也能在保证结构强度的前提下，减少不必要的材料占用，整体的安装尺寸适配常规直径的铰接销轴，不需要额外定制特殊规格的紧固件，降低后期维护更换的成本。在实际使用场景中，这类支座常作为活动连杆的中间铰接点，比如小型折叠设备的支撑铰接位、手动夹具的传动连接位、箱包类五金的开合铰接位，工作时铰接筒内穿入销轴，板身通过中部的孔位或者侧边的安装位与其他构件固定，摆动过程中载荷通过板身均匀传递到两端的铰接筒，再通过销轴传递到相邻的构件上。设计时需要注意铰接筒的长度与板身宽度的比例，筒长过短会导致铰接轴的支撑跨距不足，摆动时容易出现晃动，筒长过长则会增加整体的安装空间占用，还会增大与相邻构件的摩擦面积，

　　提升摆动阻力。另外板身的厚度取值需要匹配额定载荷下的弯曲强度，避免承受侧向载荷时板身出现弯曲变形，导致两端铰接筒的同轴度被破坏，最终出现转动卡滞的问题。这类结构如果采用注塑工艺生产，需要在铰接筒的位置设计合理的拔模斜度，同时保证壁厚均匀，避免成型时出现缩痕影响铰接孔的尺寸精度；如果采用金属机加工或者压铸工艺，则需要重点管控铰接孔的内径公差与表面粗糙度，保证销轴转动时的顺畅度，减少磨损量，延长构件的整体使用寿命。
