带径向孔与键槽的阶梯传动轴结构

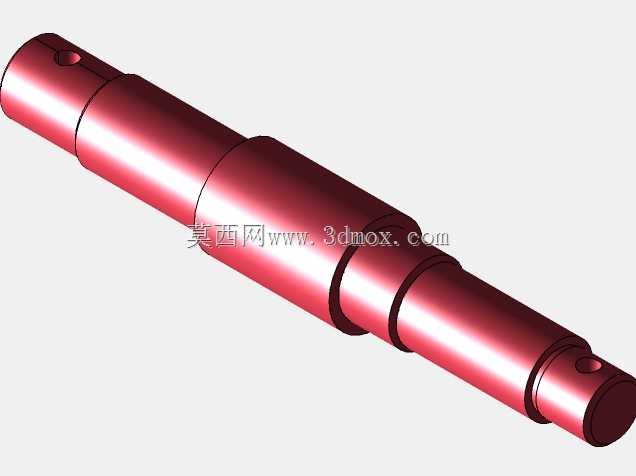

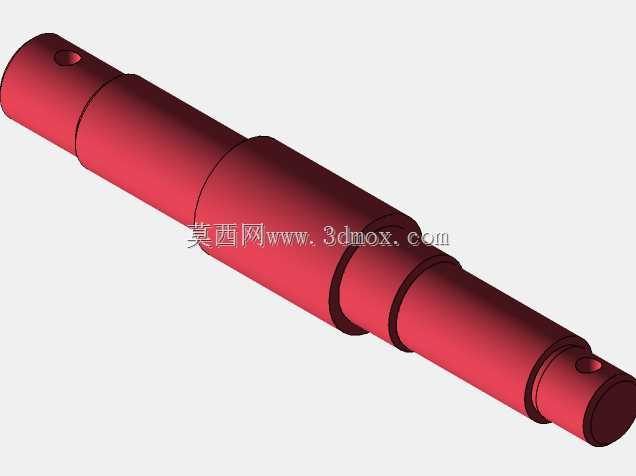

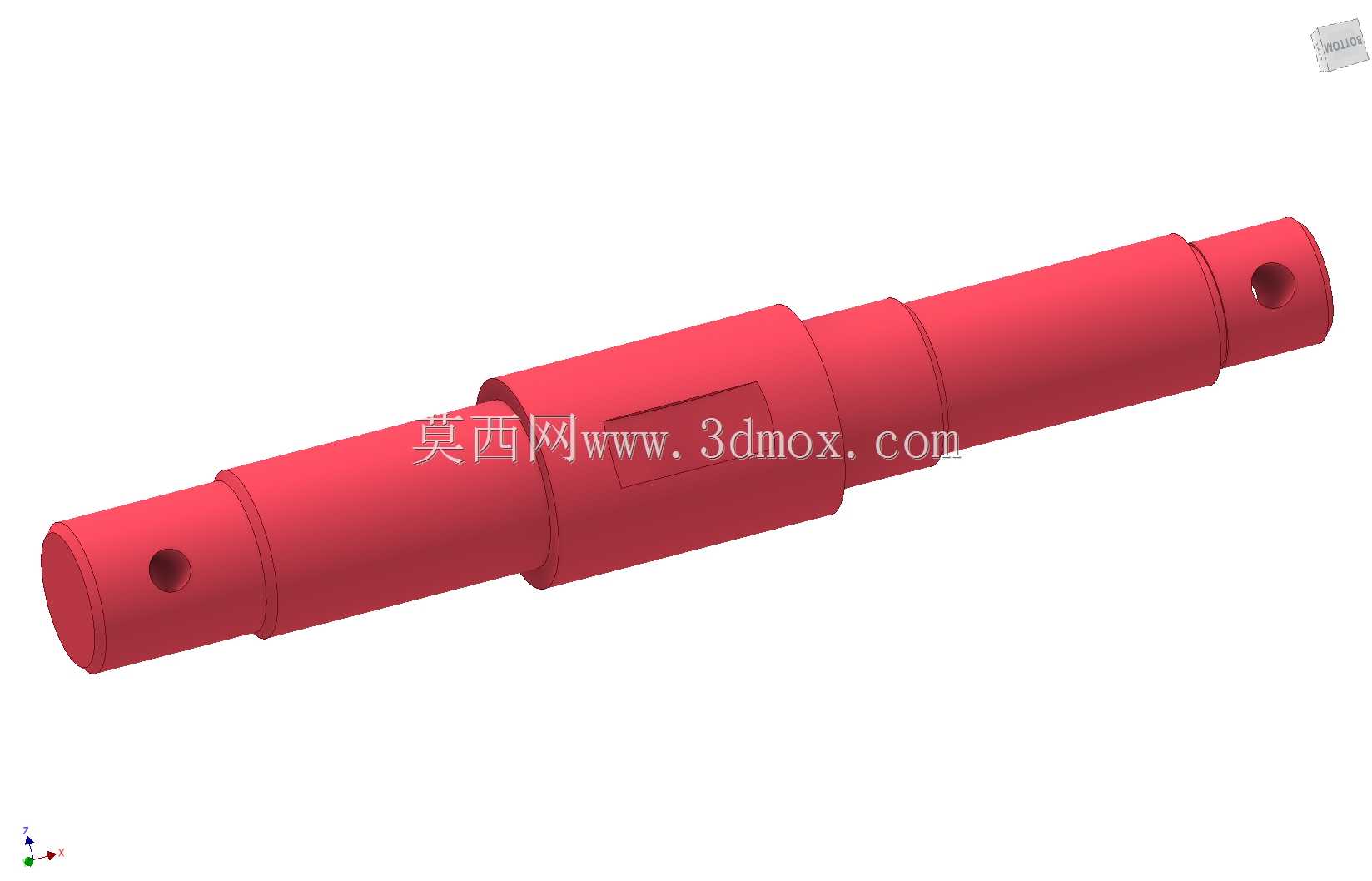

　　这类阶梯轴是传动系统里的核心受力零件，日常在中小型减速传动机构、轻工设备的动力传递单元、通讯类设备的调节传动模组里都能见到它的身影，核心作用是支撑回转类零件、传递旋转扭矩，同时通过轴上的不同轴径台阶实现零件的轴向定位，避免传动过程中装配件出现轴向窜动。从结构设计来看，整根轴采用多段阶梯式变径设计，不同轴段的直径差是根据装配零件的内孔尺寸、轴向定位需求来设定的，每一处台阶的端面都要做相应的倒角处理，既方便装配时零件顺利导入，也能去除机加工产生的锐边毛刺，避免装配时划伤操作人员或者配合零件的表面。轴身中段设计的平键槽，是用来安装平键实现周向固定的，键槽的宽度、深度以及长度尺寸，都要和配合的传动轮（比如带轮、齿轮）的键槽尺寸匹配，

　　保证扭矩传递过程中不会出现周向打滑，键槽的位置选在轴段的中间区域，能让受力分布更均匀，避免应力集中在轴段边缘引发断裂风险。轴的两端都设计了径向贯通的销孔，这部分结构是用来安装开口销或者锁紧销的，主要作用是对轴端装配的挡圈、轴承或者传动轮做轴向锁紧，防止设备运行过程中因为振动、正反转切换导致装配件从轴端脱出，销孔的位置距离轴端的距离要满足锁紧件的安装空间要求，同时不能离轴端太近导致轴端结构强度不足。从安装边界来看，整根轴的最大外径是中间带键槽的轴段直径，安装时要确认配合的轴承座内孔、传动轮内孔的尺寸公差和对应轴段的公差匹配，通常和轴承配合的轴段会采用基孔制的过渡配合，保证轴承内圈和轴同步转动，

　　和传动轮配合的轴段根据载荷大小选择间隙或者过渡配合，方便后期维护拆装。轴的总长度要匹配安装腔体的轴向空间，两端伸出的轴段长度要预留出锁紧件、外接连接件的安装位置，不能出现安装后和腔体端盖发生干涉的情况。设计这类轴的时候，首先要核算传递的额定扭矩，根据扭矩大小确定轴的最小直径，再结合装配零件的数量、定位需求划分不同的轴段长度和直径，所有轴段的过渡位置如果直径差较大，要设计圆角过渡，降低应力集中系数，避免长期受交变载荷作用下在过渡位置产生疲劳裂纹。轴上的键槽要和轴线保持平行，键槽的对称度公差要控制在合理范围内，否则装配后平键会出现偏斜，导致传动卡滞、键侧受力不均加速磨损。两端的径向销孔要保证同轴度，贯通后不能在孔内残留加工毛刺，

　　否则穿装销钉的时候会出现卡滞，也会影响销钉的锁紧效果。实际应用中，这类轴如果用在有防尘或者密封要求的场合，对应安装密封件的轴段还要做表面硬化处理，提高轴表面的耐磨性，避免密封件长期摩擦轴面导致轴颈磨损出现密封失效。日常选型替换的时候，除了核对各轴段的直径、长度尺寸，还要确认键槽的尺寸位置、两端销孔的孔径和位置，避免买回来的轴无法和原有配件适配，装配前要检查各轴段的表面粗糙度，和轴承、密封件配合的轴段表面粗糙度要达到相应的精度要求，否则会加速配合件的磨损，缩短整套传动机构的使用寿命。
