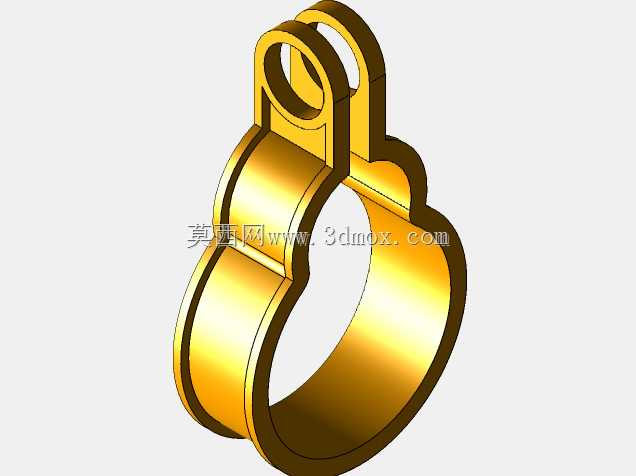

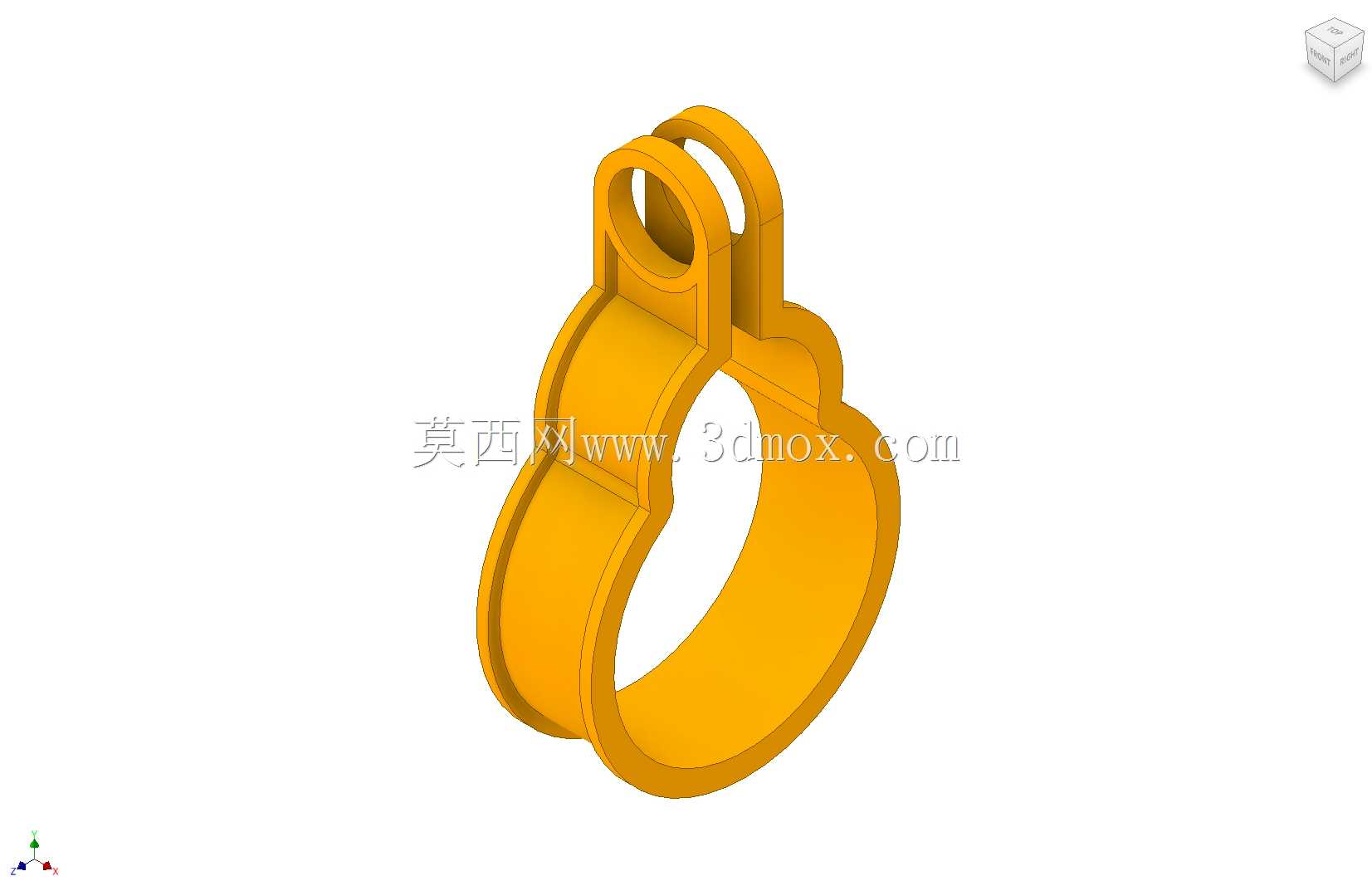

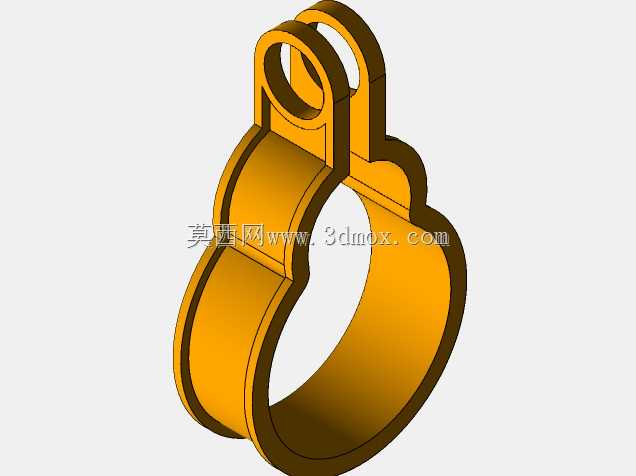

带挂耳式环形束紧管夹结构设计

　　这类带挂耳的环形束紧件，在民用给排水、小型气动回路、低压流体输送管线的布设场景里十分常见，核心作用是将外径匹配的硬质或半硬质管材牢牢固定在预设安装位上，避免管线受流体脉动、设备振动、外力拉扯出现移位、松脱甚至接口渗漏的问题。和普通的全包式喉箍不同，这款结构的顶部做了一体化的挂耳安装位，不需要额外搭配独立的固定支架，安装时可以直接通过挂耳上的通孔穿入螺栓，将整个管夹连同被固定的管线锁定在墙面、设备机架、型材框架的安装面上，省去了额外采购配套支架的成本，也减少了现场装配的零件数量，能有效提升布线施工的效率。

　　从结构设计逻辑来看，整个零件采用一体化成型思路，环形抱紧段做了等宽的加厚处理，环体内壁没有额外的防滑齿纹，更适合适配表面光滑的PVC、PPR、PE等塑料管材，以及表面做了钝化处理的薄壁金属管材，不会因为抱紧力集中在齿尖位置划伤管材外壁，长期使用也不会出现应力集中导致的管材开裂问题。环形段的开口位置做了圆弧过渡处理，没有尖锐的直角棱边，一方面是避免安装时划伤操作人员的手部，另一方面也能减少管材在热胀冷缩产生微量位移时，棱边对管材表面的切削磨损。顶部的挂耳和环形主体之间做了渐变式的加强筋过渡，没有出现壁厚突变的情况，不管是采用注塑工艺加工塑料材质的成品，还是采用冲压、压铸工艺加工金属材质的成品，都能避免成型过程中出现缩痕、应力集中导致的结构断裂问题，挂耳上的安装孔做了沉台设计，螺栓锁紧后螺栓头不会突出挂耳表面，不会和周边的其他管线、结构件产生干涉。

　　从安装边界尺寸来看，环形段的内孔直径是核心适配参数，设计时需要匹配对应管材的公称外径，抱紧后的有效接触面积覆盖管材圆周方向超过270度，能保证抱紧力均匀分布在管材接触面上，不会出现局部压力过大压溃管材的情况。挂耳的安装孔中心到环形段最低点的垂直距离，决定了安装后管材和安装基面之间的间隙，这个间隙预留了足够的空间，方便后期对管材做保温层包裹、表面防腐处理，也能避免管材直接和金属基面长期接触产生电化学腐蚀。挂耳上的通孔直径适配常规的M4、M5规格的安装螺栓，能兼容市面上绝大多数的通用安装紧固件，不需要定制特殊规格的螺丝，现场施工时的配件适配性更强。

　　实际使用过程中，这类管夹的适用场景覆盖了家装水电改造、小型自动化设备的气路管线固定、通讯基站的穿线管护套固定、小型家电内部的管路定位等多个领域，相比传统的钢丝喉箍，它的结构刚性更强，长期使用不会因为金属疲劳出现抱紧力衰减的问题，也不会出现钢丝锈蚀后污染周边环境的情况。设计时特意将环形段的开合角度控制在合理范围，安装时不需要借助专用工具，只需要手动掰开开口位置就能卡入管材，之后再锁紧顶部挂耳的固定螺栓即可完成装配，单人就能完成全部安装操作，在高空作业、狭小空间布线的场景下，这种免工具预固定的特性能大幅降低施工难度。另外整个结构的外轮廓全部做了圆角处理，没有突出的尖锐结构，在明装管线的场景下使用，也不会因为磕碰对过往人员造成划伤，安全性更有保障。针对不同的使用环境，只需要更换对应的加工材质即可，比如有耐腐蚀需求的场景可以选用尼龙加玻纤材质注塑成型，有高强度承重需求的场景可以选用不锈钢或者镀锌钢板冲压成型，有绝缘需求的场景可以选用橡胶包裹的结构，核心结构不需要做大幅修改就能适配不同的工况需求，通用化程度很高。
