带腰型安装孔的开槽式定位夹座结构

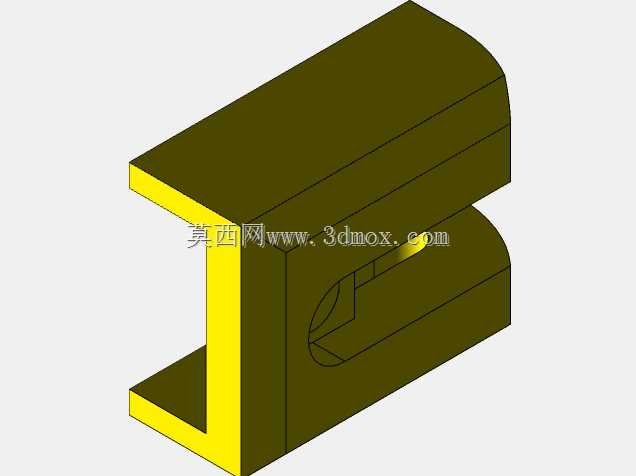

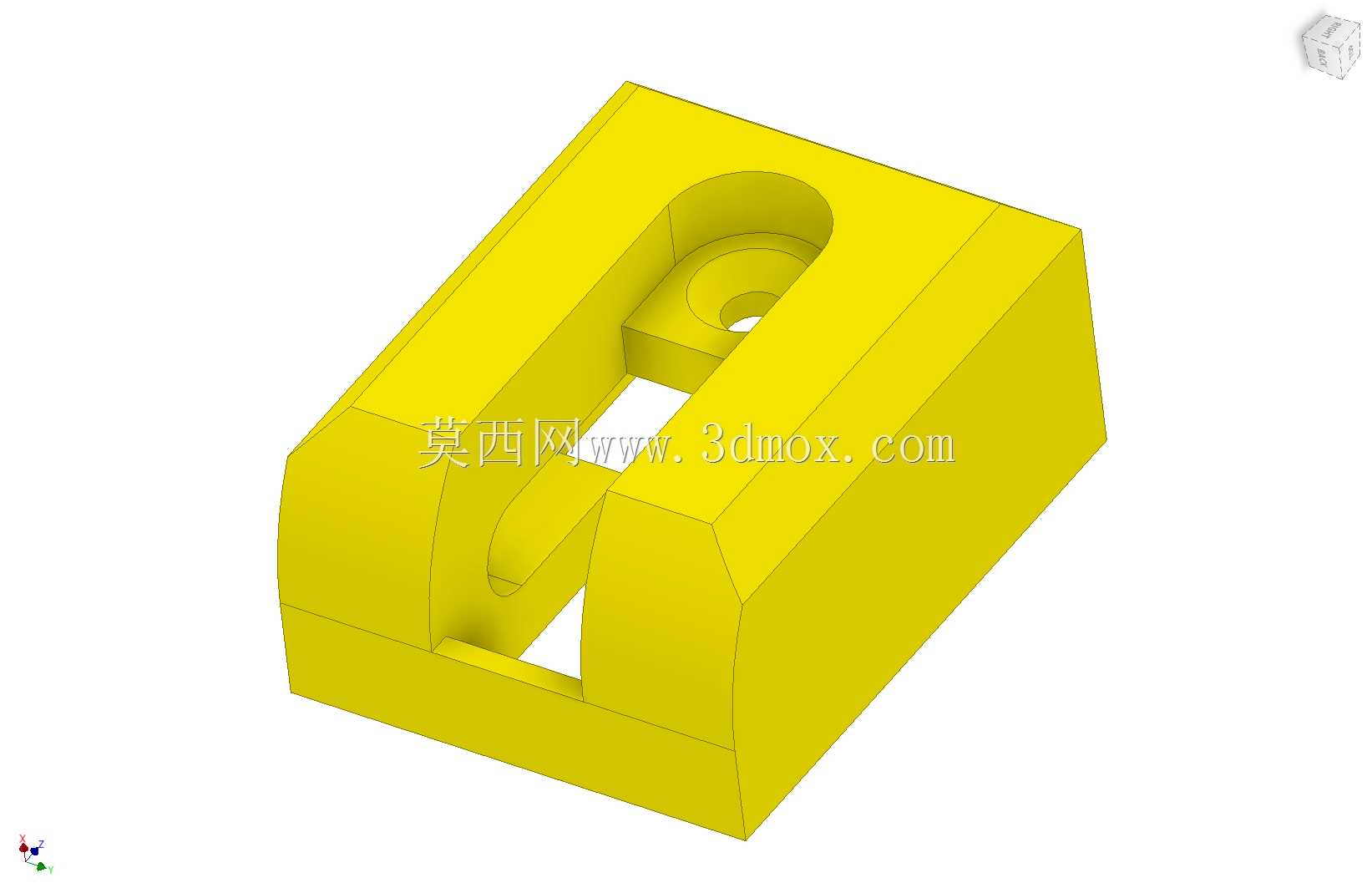

　　这类夹座结构在轻工装配线、小型通讯设备调试工装、电子元器件夹持治具中应用十分广泛，日常产线里做小尺寸工件的快速定位、线束走向约束、小型传感器安装固定时，都会用到同构型的零件。从结构功能来看，主体采用方块式基体设计，底部做了平直的安装贴合面，能够完全贴紧安装基准面，不会出现安装翘曲导致的定位偏移问题；基体中部开设的通槽，主要作用是给被夹持件提供容纳空间，槽体两侧的立壁承担夹持受力，槽底的圆弧过渡能够避免应力集中，在反复装夹的工况下不会出现根部开裂的问题。上部开设的腰型沉孔，是整个零件的安装调节结构，腰型孔的长度方向预留了足够的调节余量，安装时不需要严格对齐孔位，可以顺着腰型孔方向微调夹座的固定位置，适配不同的安装间距需求，沉孔设计能够让安装螺栓的头部完全埋入基体内部，不会突出零件表面干涉其他运动部件，也能避免螺栓头剐蹭操作人员或者相邻管线。

　　设计过程中首先要确认的是安装边界尺寸，基体的总宽度要匹配安装工位的预留空间，不能超出相邻零件的运动包络，槽体的宽度尺寸要根据被夹持工件的外径或者厚度做适配，单边预留0.1到0.2mm的间隙，既保证工件能够顺利放入槽内，又不会因为间隙过大出现夹持晃动；腰型孔的宽度要匹配常用的M4或者M5安装螺栓，孔的两端圆弧半径和螺栓半径一致，避免螺栓在孔内出现径向窜动。基体外侧的斜切倒角，一方面是去除加工后的锐边毛刺，避免安装时割手或者划伤线缆表皮，另一方面也能减少零件的整体重量，在移动工装上使用时能够降低运动负载。

　　从实际使用场景来看，这类夹座不需要做复杂的锁紧结构，依靠安装螺栓压紧基体时槽体产生的微量形变，就能抱紧槽内的工件，拆装十分便捷，在需要频繁更换夹持工件的调试工位上，能够大幅减少装夹辅助时间。零件的受力路径设计也十分合理，安装螺栓的压紧力直接作用在槽体两侧的立壁上，力的传递路径短，没有多余的受力悬臂，长期使用不会出现塑性变形。槽内部的台阶孔结构，是用来穿装定位销或者小型顶丝的，当需要对工件做轴向定位时，可以在台阶孔内装入顶丝，顶住槽内工件的端面，限制工件的轴向窜动，不需要额外增加定位零件，集成化程度较高。

　　建模过程中需要注意几个工艺细节，所有的棱边都要做0.5mm的圆角处理，尤其是槽体内部的转角位置，如果做成直角，铣加工时刀具无法完全清根，会导致工件无法装到底，出现定位误差；沉孔的深度要控制在螺栓头厚度加0.5mm的范围，过深会削弱基体的结构强度，过浅则会导致螺栓头突出表面。安装面的平面度要控制在0.05mm以内，保证安装时和基准面完全贴合，避免夹座安装后出现倾斜，导致被夹持工件的位置度超差。这类零件通常采用POM或者铝合金加工，POM材质自带一定的自润滑性和弹性，夹持非金属工件或者线束时不会刮伤工件表面，铝合金材质则强度更高，适合在有一定负载的金属工件夹持场景下使用，两种材质都可以通过普通的铣削设备完成加工，不需要特殊的工艺装备，加工成本低，互换性强，在各类小型工装、通讯设备内部结构、自动化产线的辅助定位工位上都能看到这类结构的应用。
