带圆形底座双叉耳铰接连接支座结构

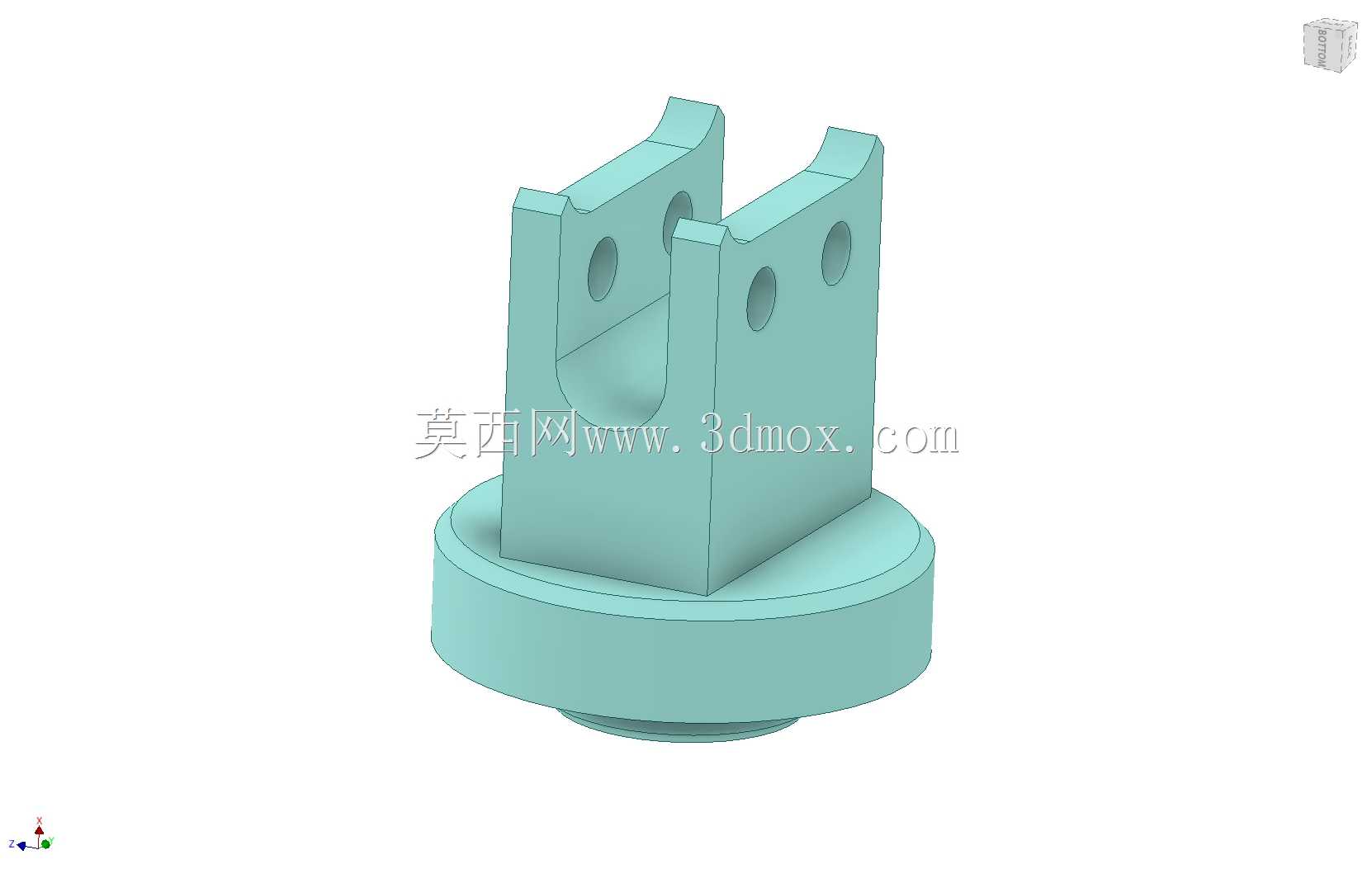

　　该带圆形底座的双叉耳铰接支座，是工业机械铰接传动链路中常用的传力连接部件，日常多应用在需要实现定角度摆动、铰接联动的机构节点中，比如自动化生产线的摆臂连接端、工装夹具的翻转支撑位、小型设备的舱门开合铰接处，也可作为气动、液压执行元件端部的连接支座，承担两个相对摆动部件之间的力传递与运动约束作用。从结构功能上看，下部的圆形底座是整个部件的安装基准面，底部带有凸起的定位轴段，安装时可先将定位轴段嵌入安装板的对应定位孔中，实现快速径向定位，避免安装过程中支座出现偏移，底座的圆形平面可通过圆周方向均布的紧固件或者压盖结构完成轴向固定，这种圆形底座的设计相比方形底座，在安装空间受限的场景下更易调整安装角度，不需要严格对齐方形边的安装方向，

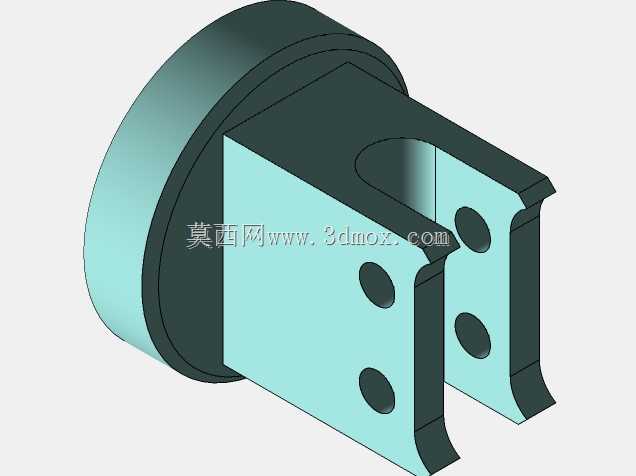

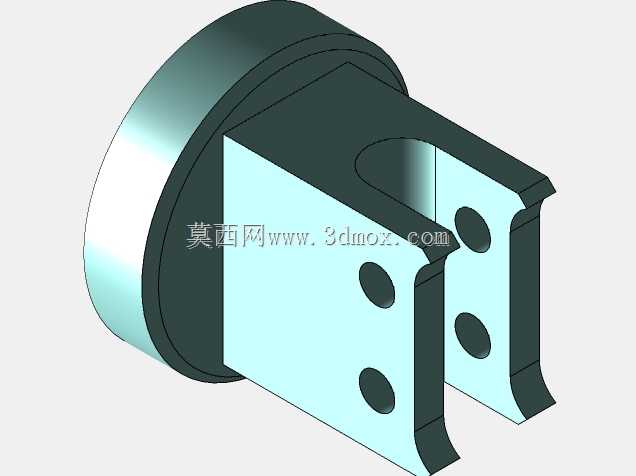

　　适配性更强。上部的双叉耳结构是核心的铰接配合部位，两个平行的叉耳板上对称开设同轴的铰接孔，使用时将配套的铰接销轴穿入两个孔位，中间夹持需要联动的部件耳板，即可实现绕销轴轴线的定轴摆动，两个叉耳板之间的开槽宽度经过尺寸校核，既能够保证被连接件的耳板顺利嵌入，又能控制配合间隙避免摆动过程中出现过大的横向窜动，减少铰接部位的冲击磨损。叉耳板内侧靠近根部的位置做了圆弧过渡的让位结构，这个细节设计是为了避免被连接的摆臂在摆动到极限角度时，与支座根部发生结构干涉，同时圆弧过渡也能降低叉耳根部的应力集中系数，在承受交变载荷时减少根部开裂的风险，提升部件的疲劳使用寿命。从设计思路层面，这类铰接支座在建模时首先要确定整体的受力边界，

　　根据需要传递的最大载荷计算铰接孔的直径、叉耳板的厚度以及底座的直径尺寸，确保在额定载荷下叉耳板的剪切强度、底座的抗压强度都满足设计安全系数要求，铰接孔的同轴度是建模和后续加工需要重点控制的形位公差，若两个孔的同轴度偏差过大，会导致销轴安装后出现卡滞，摆动过程中摩擦阻力增大，甚至会造成销轴与孔壁的偏磨，缩短部件的更换周期。安装边界方面，圆形底座的直径决定了安装面需要预留的最小平面尺寸，底部定位轴段的直径与长度需要和安装板上的定位孔尺寸匹配，通常采用间隙配合保证装配顺畅，双叉耳的总高度决定了铰接点距离安装面的中心高，这个尺寸直接影响整个联动机构的运动轨迹，设计时需要结合整体机构的运动包络进行核算，

　　避免铰接点位置偏差导致机构运动出现死点或者干涉。叉耳上的铰接孔中心距离底座安装面的高度、两个叉耳的外侧间距、开槽的宽度这些核心尺寸，都需要和配套连接的部件尺寸做适配，在三维建模过程中可通过参数化关联这些尺寸，后续调整规格时只需要修改对应参数即可快速生成不同载荷等级的支座模型，提升系列化设计的效率。这类支座在实际应用中多采用金属材质加工，承受中等载荷时可选用铝合金材质降低整体重量，承受重载或者冲击载荷时则选用结构钢材质，表面做防锈处理提升恶劣工况下的使用寿命，铰接孔内通常会加装铜套或者自润滑轴承，减少销轴转动时的磨损，延长维护周期。
