双耳式带安装底座支撑连接座结构设计

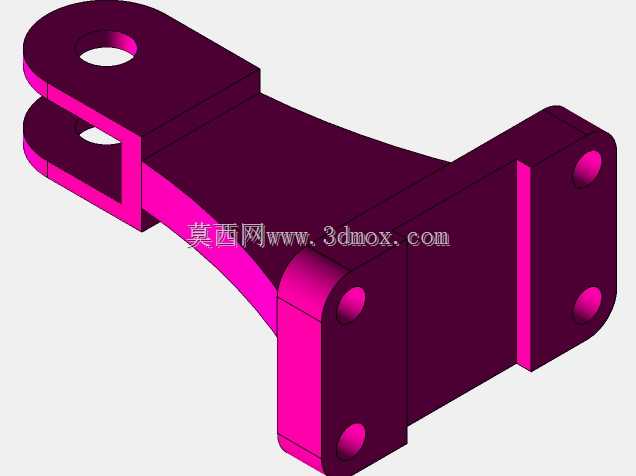

　　这类带双耳铰接结构的支撑连接座，在工业设备的铰接传动、支撑限位场景中应用十分广泛，常见于自动化生产线的连杆驱动端、工装夹具的翻转支撑位、小型设备的可调支撑脚，以及部分轻工机械的摆臂连接部位，核心作用是实现两个构件之间的铰接传动，同时承担垂直方向的支撑载荷，保证铰接部位的转动灵活性与结构刚性。从结构功能来看，底部的方形安装底座设置了四个沉头安装孔，安装时可通过内六角螺栓将整个支撑座固定在设备的安装基板或者机架台面上，沉孔设计能够让螺栓头完全沉入底座内部，不会突出底座表面，避免安装后螺栓头与其他运动部件产生干涉，同时四个孔的对称布局能够均匀分散支撑座承受的各个方向载荷，避免单侧受力导致的连接螺栓松动或者底座变形。

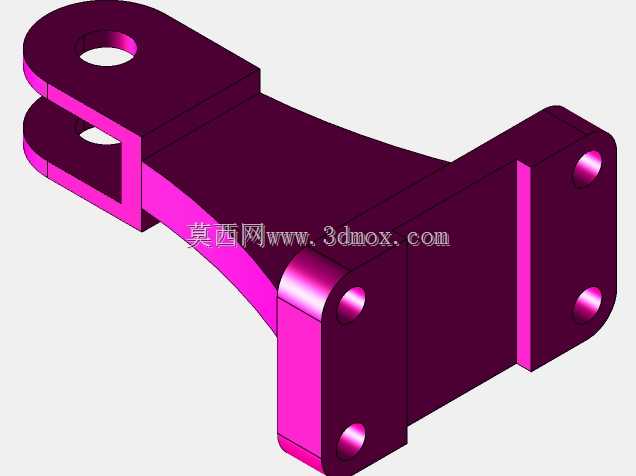

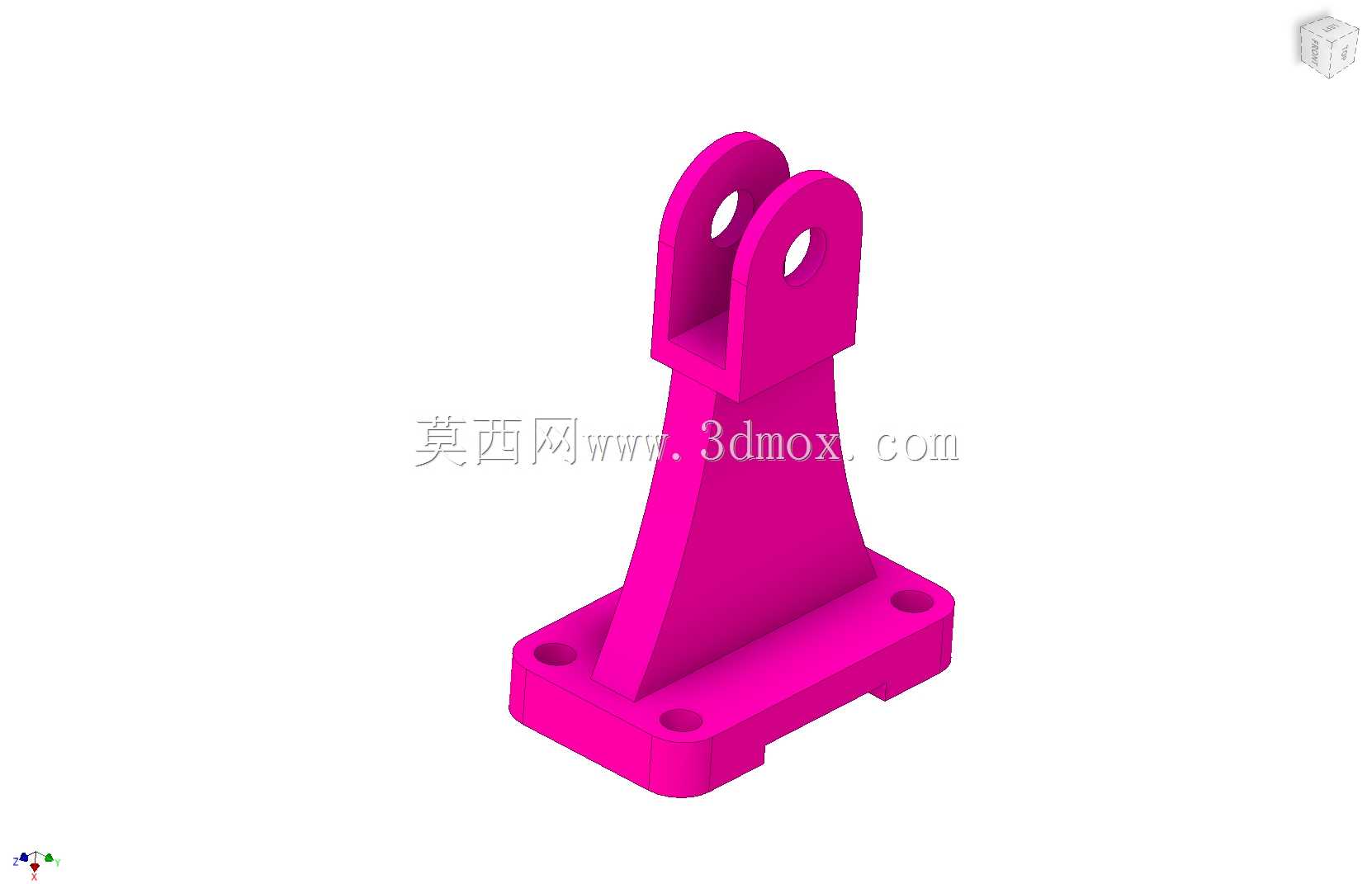

　　中间的支撑筋采用了变截面的斜向过渡结构，从底座位置向上逐渐收窄，一直延伸到顶部的双耳铰接部位，这种结构设计一方面能够在保证整体支撑强度的前提下，尽可能减少零件的整体重量，降低材料消耗，另一方面斜向的筋板结构能够有效抵消铰接部位受到的侧向弯矩，避免支撑部位在长期交变载荷下出现根部断裂的问题，筋板与底座、双耳部位的连接处都做了圆角过渡处理，能够有效降低应力集中系数，提升零件的疲劳寿命，在承受频繁摆动的载荷时不会出现应力开裂的问题。顶部的双耳结构是整个零件的核心功能部位，两个平行的耳片上分别设置了同轴的铰接孔，使用时可以将需要铰接的摆臂、连杆等部件的连接端插入两个耳片之间的空隙中，再穿入铰接销轴实现转动连接，两个耳片的平行度、

　　铰接孔的同轴度是这个零件设计的核心公差要求，如果平行度超差，会导致铰接部件安装后出现卡滞，转动阻力增大，长期使用还会出现销轴偏磨的问题；如果同轴度达不到要求，穿入销轴后会产生额外的装配应力，不仅会影响转动灵活性，还会导致耳片部位承受额外的弯曲载荷，严重时甚至会出现耳片断裂的情况。在实际设计过程中，需要先明确整个支撑座需要承受的最大静载荷与动态冲击载荷，以此来确定底座的厚度、支撑筋的壁厚以及耳片的厚度，同时还要根据配套铰接部件的连接端宽度，确定两个耳片之间的间隙尺寸，间隙过小会导致铰接部件无法装入，间隙过大则会导致铰接部位出现晃动，影响传动精度。安装边界方面，底座的外形尺寸决定了安装时需要在机架上预留的安装平面大小，

　　四个安装孔的孔距需要与机架上预设的螺纹孔位置完全匹配，同时还要考虑铰接部件摆动时的运动包络范围，确保支撑座周围有足够的空间，不会在部件摆动时与周边的其他结构产生碰撞。这类零件如果采用金属材质加工，一般会选择铸造成型后再进行机加工的工艺，先铸出整体的毛坯结构，再对底座安装面、铰接孔内表面、耳片内侧平面进行精加工，保证各个配合面的尺寸精度与形位公差；如果采用3D打印制作原型件，则可以直接打印出整体结构，仅需要对铰接孔进行简单的铰孔处理即可满足装配测试的需求。在实际选型应用时，需要根据具体的载荷大小、铰接转动角度范围、安装空间的限制来调整各个部位的尺寸参数，比如在载荷较大的场景下，可以适当增加支撑筋的壁厚，加大耳片的厚度与铰接孔的直径，配套使用更粗的铰接销轴来提升承载能力；在安装空间受限的场景下，则可以在保证强度满足要求的前提下，适当缩小底座的尺寸，优化筋板的结构来减少整体的占用空间。另外，这类支撑座的铰接孔部位在长期使用过程中会出现磨损，设计时可以考虑在孔内加装铜套或者自润滑轴承，减少销轴与耳片之间的磨损，延长零件的使用寿命，降低设备的维护成本。
