带多向安装孔的圆柱型套筒结构件

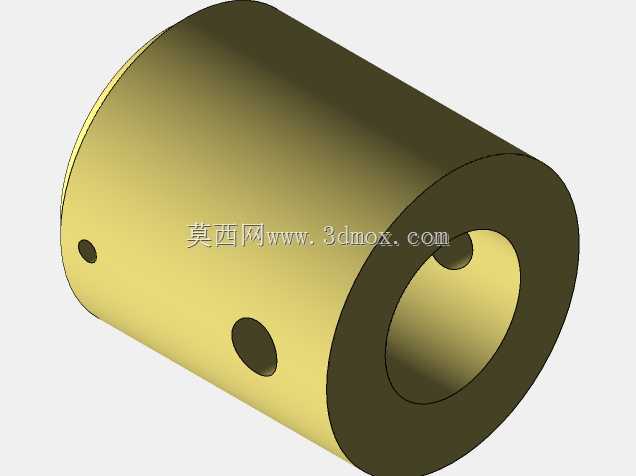

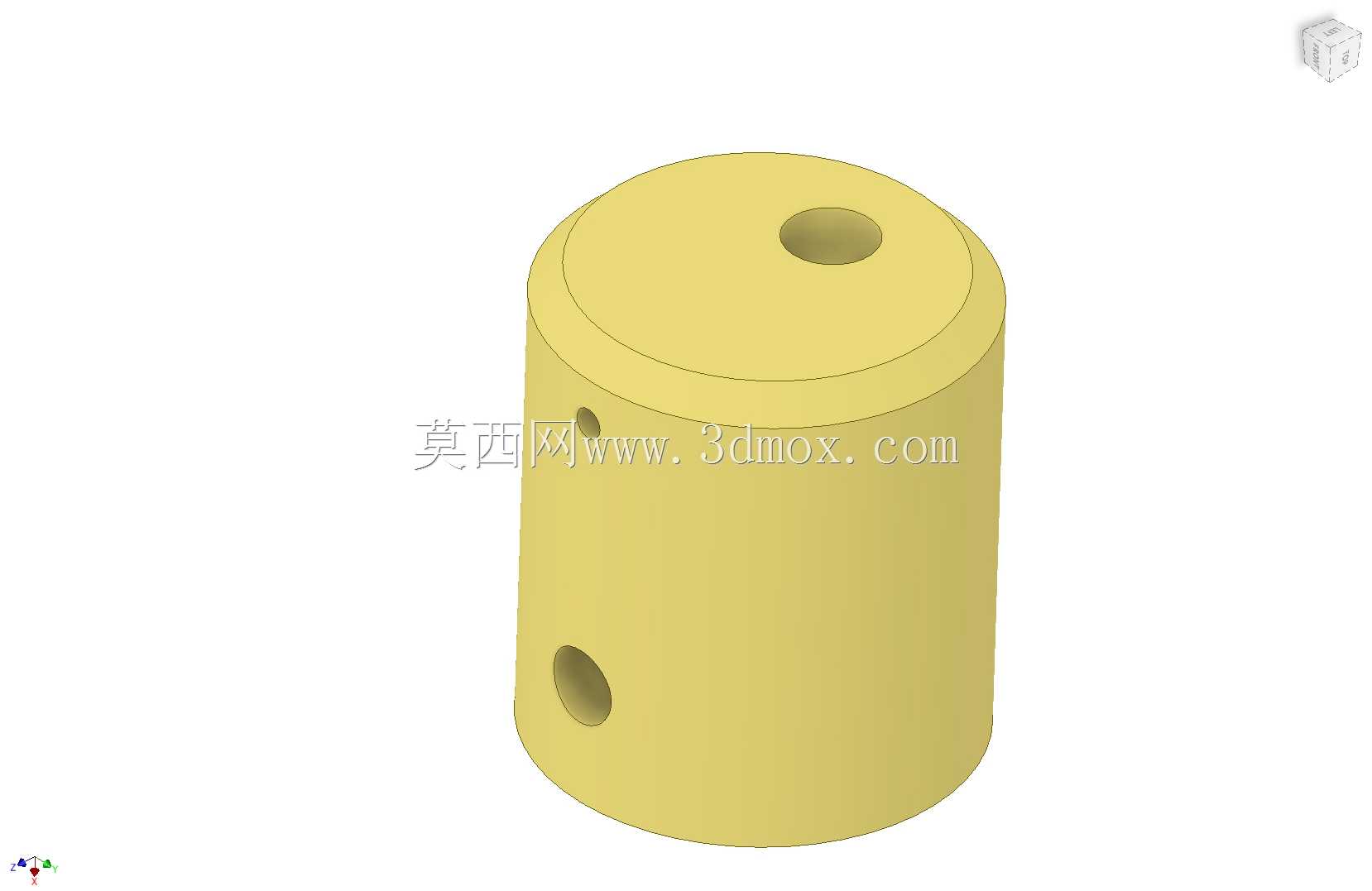

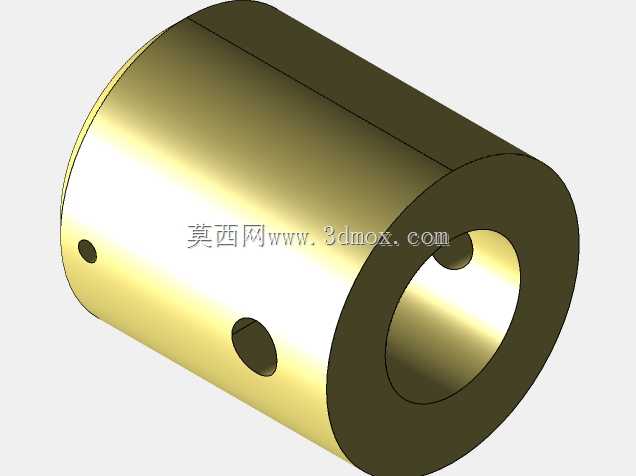

　　这类带多向开孔的圆柱套筒结构，在小型流体控制回路、气动执行组件以及便携通讯设备的内部支撑模块中应用十分广泛，日常做设备拆解测绘时经常能遇到同构型的零件，看似结构简单，实则每个孔位的位置、孔径公差都直接影响整套组件的装配精度与运行稳定性。从结构本身来看，主体采用等壁厚圆柱筒体设计，相比方形支撑结构，圆柱形态在承受径向均布载荷时应力分布更均匀，不会出现棱角处的应力集中问题，在同等材料用量下抗挤压、抗形变能力能提升30%左右，很适合用在内部空间紧凑、需要承受一定侧向载荷的安装场景里。筒体上的开孔分三个方向布置，顶面的单孔为轴向安装孔，主要用来穿装轴向固定的紧固件，或是作为流体、气路的轴向通路，

　　设计时这个孔的轴线与筒体中心轴线的同轴度公差一般控制在0.02mm以内，避免装配后出现偏心，导致相邻组件卡滞、密封失效的问题。筒体侧壁分布的两个径向孔，一个位于筒体上部靠近顶面的位置，一个位于筒体下部靠近底端的位置，两个孔的轴线呈90度垂直交错，且都与筒体中心轴线垂直相交，这种错位正交的开孔设计，一方面可以满足不同方向的管路接驳、紧固件穿装需求，另一方面也能避免两个径向孔距离过近，导致筒体局部壁厚过薄、结构强度下降的问题，实际建模时需要特意校核两个孔之间的最小壁厚，保证壁厚不小于筒体公称壁厚的0.8倍，防止受载时孔位周边出现开裂。设计这类零件时，首先要确定的是筒体的外径与安装腔体的配合公差，一般作为内嵌支撑件使用时，

　　筒体外径与安装腔的配合选H7/h6间隙配合，既可以保证装配时能顺利推入，又不会出现过大的晃动间隙；筒体的内径则要根据内部穿装的组件尺寸确定，内壁的表面粗糙度要控制在Ra1.6以上，减少内部组件移动时的摩擦阻力。顶面的边缘做了小尺寸的倒角处理，一方面是去除机加工后的锐边毛刺，避免装配时划伤操作人员或是损坏相邻零件的密封面，另一方面也能起到装配导向的作用，让筒体更容易对准安装腔体推入。三个开孔的孔口位置都做了0.2mm的微小倒角，去除钻孔加工产生的飞边，防止紧固件穿装时被飞边刮伤螺纹，或是管路插接时被飞边割伤密封胶圈。从安装边界来看，这类零件的轴向安装尺寸以筒体总高度为基准，装配时底端一般抵在安装腔的定位台阶面上，

　　顶面与腔体上端面的高度差控制在0.1mm以内，保证轴向固定件锁紧后受力均匀；径向的安装边界则以筒体外径为基准，两个径向孔的位置要与腔体侧壁的预留过孔完全对正，孔位的轴向位置偏差不能超过0.1mm，角度偏差不能超过0.5度，否则会出现紧固件无法穿入、管路接头无法对齐的问题。实际建模过程中，这类零件最容易忽略的是开孔处的壁厚校核，很多新手建模时只按照图纸标注的位置打孔，没有考虑不同方向孔位相交后产生的薄壁区域，实际生产出来的零件在受载或是温度变化时，很容易在孔位相交处出现裂纹；另外还要注意筒体的圆度公差，尤其是长径比超过2的筒体，机加工时容易出现锥度、椭圆度问题，建模时要在工程图里明确标注圆度、圆柱度公差要求，避免加工出来的零件无法装入安装腔。在通讯类便携设备中，这类套筒常作为天线模块的支撑固定座，顶面的孔用来穿装天线的馈线，侧壁的两个孔分别用来固定天线的角度调节销、以及连接设备内部的接地导线，圆柱形态的外表面可以配合密封圈实现腔体的防水密封，多向开孔的设计也能减少内部走线的弯折角度，提升馈线的使用寿命。在气动控制组件中，这类套筒则作为小型气路的分配阀体，三个孔分别作为进气、出气、调压的通路，等壁厚的圆柱结构可以承受0.8MPa以上的工作气压，正交错位的孔位可以方便气路接头从不同方向接驳，减少管路的弯折，让整体气路布局更紧凑。
