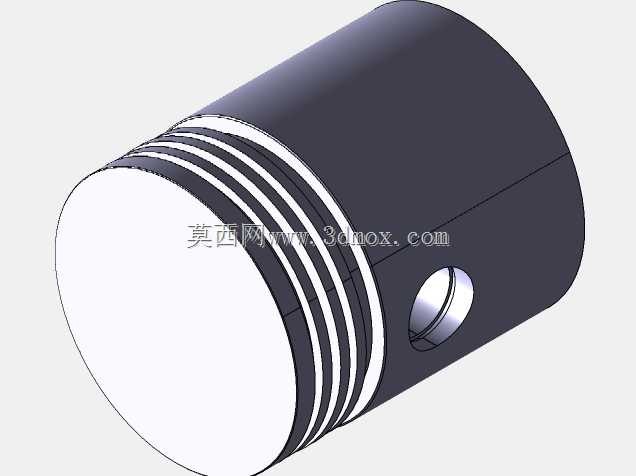

内燃机用活塞结构三维设计模型

　　活塞作为内燃机核心往复运动构件，直接决定动力输出效率与整机运行寿命，这套三维模型完整还原了量产车用活塞的全部结构细节，可直接用于教学演示、结构改进设计、运动仿真分析等场景。从实际工况来看，活塞需要在气缸内完成高频往复运动，承受燃烧室内爆发的高温高压燃气冲击，同时还要将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整个工作过程中活塞头部直接接触上千摄氏度的燃烧气体，裙部则需要和气缸壁保持稳定配合，既要保证往复运动顺畅无卡滞，又要控制配合间隙避免出现敲缸、窜油等故障。

　　模型在结构设计上完全遵循量产活塞的工程逻辑，头部设置了多道环槽结构，分别对应气环与油环的安装位置：靠燃烧室侧的气环槽用于安装密封气环，阻断燃烧室高压燃气向曲轴箱窜动的通路，下方的油环槽则用于安装刮油环，在往复运动过程中刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的宽度、深度以及相邻环槽的间距都按照实际工程参数设置，建模时保留了环槽边缘的微小倒角，避免安装活塞环时出现锐边割伤环体的问题，也能减少工作过程中应力集中导致的环槽开裂风险。

　　活塞销座的设计是整个结构的受力核心，模型中销座位于活塞裙部两侧，采用了加厚的凸台结构，销孔内部做了高精度的同轴度约束，和活塞销采用过渡配合的安装边界，能够将活塞顶部承受的燃气压力均匀传递到活塞销上，避免局部应力过大造成销座开裂。销孔外侧预留了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止工作过程中活塞销脱出刮伤气缸壁。裙部的型线设计没有采用规则的正圆柱结构，而是按照实际工作状态下的热变形规律做了微造型处理，常温状态下裙部截面为轻微的椭圆形，长轴垂直于活塞销轴线方向，当发动机工作达到正常工作温度后，活塞受热膨胀会自动趋近正圆形，保证和气缸壁的配合间隙均匀，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现热胀卡滞的故障。

　　从安装边界来看，这套活塞模型的外径尺寸严格对应常规车用内燃机的气缸内径公差带，整体高度满足发动机压缩比的设计要求，活塞顶部的燃烧室凹坑造型完全匹配对应排量发动机的气道设计与喷油角度，能够保证油气混合充分，燃烧效率达到设计指标。建模过程中对所有受力部位都做了合理的圆角过渡，没有出现锐边、尖角等容易造成应力集中的结构，壁厚分布遵循“上厚下薄”的工程原则，头部壁厚更大以承受高温高压冲击，裙部壁厚相对较薄以减轻整体往复质量，降低发动机运转过程中的惯性力，提升曲轴连杆机构的运行平顺性。

　　在实际应用场景中，这套模型既可以用于职业院校的内燃机结构教学，帮助学员直观理解活塞的结构组成与配合关系，也可以作为发动机改装、结构优化的基础模型，设计人员可以直接在模型基础上调整环槽数量、销座位置、裙部型线等参数，快速完成不同排量、不同功率机型的活塞改型设计，也可以导入运动仿真软件中，搭配连杆、曲轴、气缸等构件完成整机运动学仿真，验证活塞往复运动过程中的干涉情况、受力分布以及运动轨迹合理性，大幅缩短新产品的开发周期，减少实物试制的成本投入。模型的所有结构特征都保留了完整的建模参数，方便设计人员根据实际需求进行参数化调整，不需要重新从零开始建模，能够有效提升结构设计阶段的工作效率。
