带安装基板的输送线动力滚筒组件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:629949
  • 带安装基板的输送线动力滚筒组件
  • 带安装基板的输送线动力滚筒组件
  • 带安装基板的输送线动力滚筒组件
  • 带安装基板的输送线动力滚筒组件
  • 带安装基板的输送线动力滚筒组件

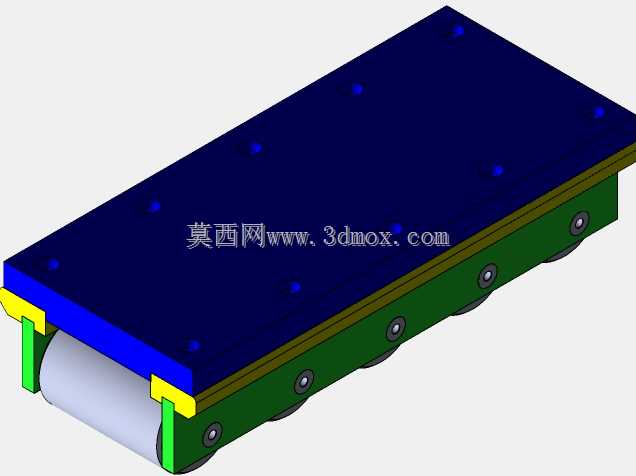

  在车间物料输送、工位间工件转运的场景里,这类带安装基板的滚筒组件是平带输送、窄带分拣线体里的核心从动兼张紧配套部件,很多人做线体设计时容易忽略端部滚筒的安装基准问题,最后装配时出现辊面偏斜、皮带跑边的问题,这个结构的设计刚好把安装基准做在了一体化的基板上,能省掉现场配焊、二次找正的不少麻烦。从实际使用场景来看,这类滚筒常布置在线体的进料端、出料端,或是短距离线体的改向位置,配合上方的承载面板承托输送皮带,当皮带在辊面滑动时,滚筒自身随皮带转动,既降低皮带运行的摩擦阻力,也能通过两端的安装座调整张紧量,避免皮带长期运行松弛出现打滑。从结构设计思路上看,这个组件把滚筒安装座、侧边承载框架、上方安装面板做了集成化设计,

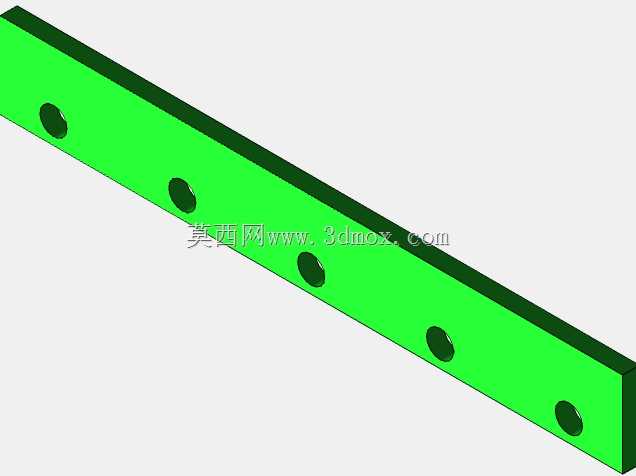

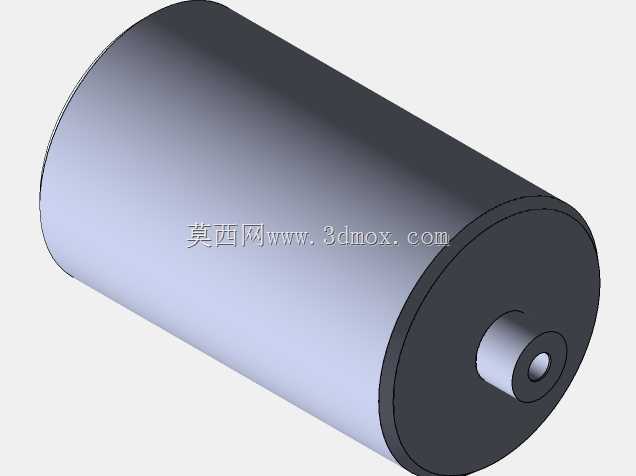

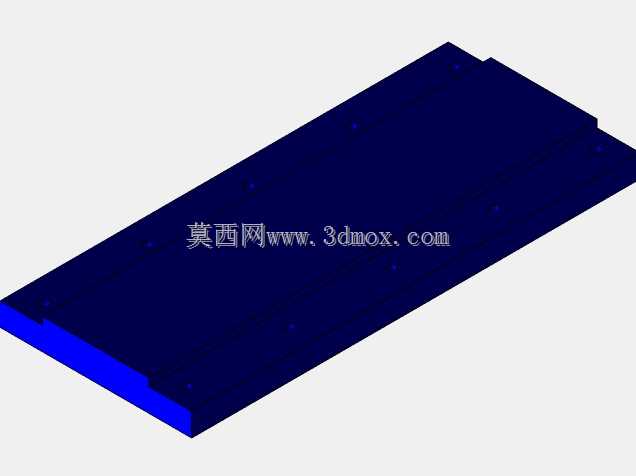

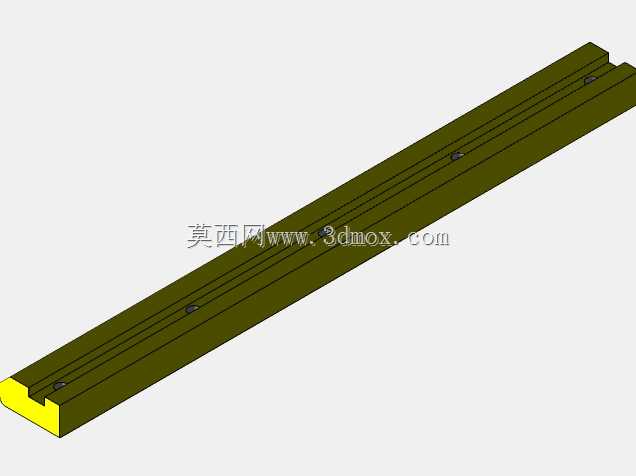

  绿色的侧边框架上预留了等距分布的安装孔位,这些孔位一方面用来固定自身的承载结构,另一方面可以和线体的主框架型材做对接,不需要额外加工连接角件。两端的黄色限位挡块是特意设计的皮带限位结构,刚好卡在皮带的两侧边缘位置,能避免皮带运行过程中出现横向窜动,比传统的侧边焊接挡片的结构更方便调整,挡块和绿色框架之间通过紧固件连接,后期如果更换不同宽度的皮带,只需要调整挡块的固定位置就能适配,不需要重新加工框架。滚筒本体采用圆柱形光面设计,辊面的加工粗糙度需要控制在合理范围,太粗糙会加快皮带的磨损,太光滑又容易出现皮带打滑,一般这类从动滚筒的辊面会做精车处理,保证圆柱度误差不超过0.1mm,避免转动时出现径向跳动导致皮带抖动。滚筒两端内置转动轴承,轴承座直接和侧边框架连接,安装时要保证两端轴承的同轴度,否则滚筒转动时会出现卡滞,长期运行还会磨损轴承保持架。上方的深蓝色承载面板是用来承托输送线上的工件的,面板上预留的多个沉头孔是用来安装面板覆盖件、或是固定工件定位工装的,面板和下方绿色框架之间通过紧固件连接,整体的平面度需要保证在0.2mm以内,避免工件在面板上滑动时出现卡顿。从安装边界来看,这个组件的宽度方向尺寸和适配的皮带宽度直接相关,两端的安装支架向外伸出的部分需要和线体的主框架预留足够的安装空间,滚筒的下沿距离地面的安装高度要和线体其他段的辊面高度保持一致,高度差不能超过0.5mm,否则会出现皮带过渡位置的卡顿。在实际选型时,

  需要注意滚筒的直径要和线体的运行速度匹配,线体速度越快,选用的滚筒直径要适当加大,减少皮带的弯曲疲劳损耗,同时滚筒的有效长度要比皮带宽度宽出10-20mm,给皮带的轻微窜动预留余量。很多新手做设计时会把滚筒的安装座直接固定在型材框架上,没有设置调整余量,后期皮带松弛后没办法张紧,这个结构里的滚筒安装位置预留了长条形的调整孔,松开紧固件就能前后移动滚筒的位置,调整皮带的张紧度,调整到位后再锁紧紧固件,维护起来非常方便。另外侧边框架的厚度选择也有讲究,要根据线体的额定负载来确定,如果输送的工件重量较大,框架需要选用更厚的板材折弯成型,避免长期负载出现框架变形,导致滚筒倾斜。这个结构的一体化设计也减少了线体装配时的零件数量,

  不需要单独采购滚筒、安装座、限位块、承载面板再自行拼接,直接作为一个预装组件安装到线体上就能使用,能大幅缩短线体的装配周期,也能减少现场装配的误差。在3C电子组装线、小型零件分拣线、包装线的进料端,这类滚筒组件的应用非常普遍,因为这些场景的线体宽度不大,负载相对较轻,集成化的组件既能满足使用要求,也能让线体的外观更整洁,没有多余的外露紧固件。需要注意的是,这类滚筒作为从动部件使用时,不需要额外配置驱动装置,驱动力来自线体主驱动滚筒带动的皮带,所以在安装时要保证滚筒的轴线和主驱动滚筒的轴线保持平行,平行度误差控制在0.2mm/m以内,否则皮带会持续向一侧跑偏,磨损皮带边缘。滚筒内部的轴承要选用密封型的深沟球轴承,避免车间里的灰尘、切削液进入轴承内部,延长轴承的使用寿命,日常维护时只需要定期在轴承位置加注润滑脂,不需要拆解整个组件。上方的承载面板边缘做了倒角处理,避免和皮带接触的位置刮伤皮带底面,面板和皮带之间预留了1-2mm的间隙,既不会因为间隙过大导致工件下陷,也不会因为间隙过小增加皮带运行的摩擦阻力。
