多铰接孔位工业传动连接机械臂结构

　　在自动化产线的工位转序、工装夹具的姿态调整、小型专用设备的动作执行环节，这类带多组同轴铰接孔的连接臂构件，是承担动力传递、姿态约束、载荷传导的核心中间部件，区别于大负载六轴工业机器人的臂段，这类结构更偏向轻载、固定动作逻辑的传动场景，常见于电子元器件装配工位的上下料取放机构、小型包装设备的推料联动结构、检测设备的探头姿态调整支架中，不需要复杂的伺服直驱关节，而是通过铰接孔配合销轴、衬套，与气缸、电动推杆或者凸轮机构的输出端连接，将直线往复动作转化为设定角度的摆动，或是将旋转动力传递到末端执行端。

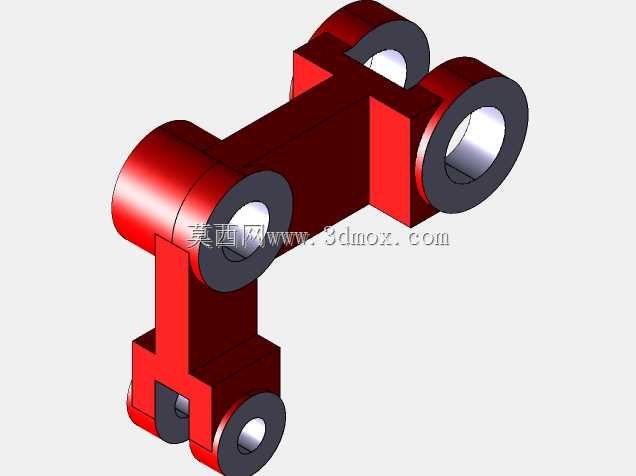

　　从结构设计逻辑来看，这类构件的核心设计要点集中在铰接孔的位置度公差、臂身的刚度冗余、安装边界的适配性三个维度。首先看铰接孔的布局，三组带同轴凸台的铰接孔分别分布在臂身的三个端点位置，其中两组孔的轴线保持平行，第三组孔的轴线与前两组呈空间垂直布局，这种孔位布局可以实现两个平面内的摆动自由度，避免单平面铰接带来的动作干涉问题，每个铰接孔位都设计了加厚的环形凸台，凸台的厚度比臂身本体厚出三分之一左右，这部分结构是为了增加孔位的接触长度，提升销轴配合后的支撑刚度，避免长期往复摆动下孔位出现椭圆化磨损，同时凸台的端面可以作为衬套压装的定位基准，压装铜基石墨衬套后，能够在无频繁润滑的工况下降低铰接副的磨损速率，适配10万次以上的往复动作寿命要求。

　　臂身的主体采用变截面的箱型筋条结构，没有采用等厚度的实心臂设计，在保证整体抗弯抗扭刚度的前提下，尽可能降低构件自身重量，减少驱动端的负载损耗，臂身的转角位置都做了圆角过渡处理，避免应力集中导致的交变载荷下疲劳断裂问题，尤其是在铰接凸台与臂身连接的根部，圆角半径按照壁厚的1.5倍设计，能够有效分散铰接位置传递来的冲击载荷。从安装边界来看，每个铰接孔的孔径公差按照H7级精度设计，适配标准的圆柱销轴与关节轴承，孔端的倒角尺寸统一为1×45度，方便衬套与销轴的装配，不会出现装配时切伤密封件或者衬套端面的问题；臂身的整体外轮廓尺寸控制在紧凑区间内，相邻铰接孔的中心距按照传动比要求做了精确匹配，摆动过程中臂身的外边缘不会与周边的机架、其他联动构件发生运动干涉，在初始安装位与最大摆动行程位都预留了至少5mm的安全间隙，避免加工误差、装配误差累积导致的运动卡滞。

　　在实际工况适配中，这类连接臂可以承受的径向载荷按照铰接孔的直径匹配，孔位配合面的表面粗糙度要求达到Ra1.6，保证衬套压装后的贴合度，臂身的材质如果采用45号钢调制处理，表面做发黑防锈处理，就可以适配常规车间环境下的通用传动场景，如果是在有腐蚀性气体的工况，也可以更换为6061铝合金硬质阳极氧化处理，在降低自重的同时提升耐蚀性能。设计过程中需要重点校核臂身在最大负载下的挠度变形，将末端的变形量控制在0.1mm以内，避免因为臂身变形导致末端执行件的位置精度超差，同时要做运动仿真验证，确认全行程范围内各个铰接点的受力角度在合理区间，避免出现传动死点，保证驱动部件的出力能够顺畅传递到动作端。这类结构不需要复杂的曲面加工，所有特征都可以通过铣削、钻镗工序完成，加工工艺性好，适合批量生产，在小型自动化设备的传动机构中应用十分广泛，很多非标自动化设备的连杆传动组里，都能看到这类多铰接孔连接臂的结构变体，只是根据具体的传动行程、负载要求调整孔位中心距、臂身厚度与凸台尺寸，核心的结构设计逻辑保持一致。
