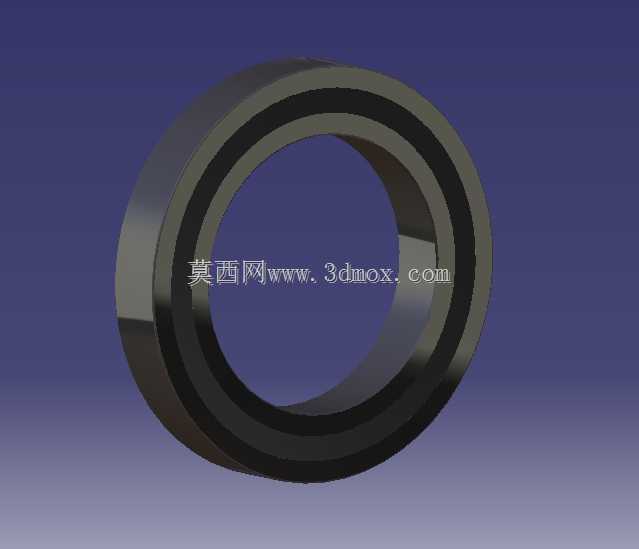

6030型深沟滚珠轴承结构设计

　　在各类旋转传动系统的设计选型中，支撑部件的精度与承载表现直接决定整套设备的运行寿命与工况稳定性，6030型深沟滚珠轴承作为通用传动场景中应用极广的支撑元件，其结构设计的合理性直接影响轴系的装配精度与运行可靠性。从实际应用场景来看，这类大内径深沟球轴承常被用于中型电机输出端支撑、工业泵主轴定位、输送设备辊筒两端承托、通用减速机输入输出轴固定等场景，能够同时承受径向载荷与一定比例的轴向载荷，适配中等转速下的连续运转工况，在无剧烈冲击的常规传动环境中，无需额外设计复杂的调心结构即可满足使用需求。

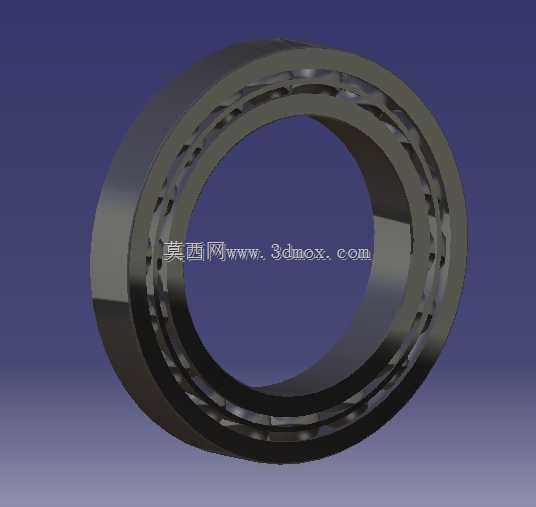

　　从结构设计思路来看，该轴承采用经典的深沟滚道构型，内圈与外圈的滚道曲率经过匹配设计，滚道与钢球的接触角在无载荷状态下接近零值，当承受径向载荷时接触角会小幅增大，保证钢球在滚道内的滚动顺畅度，同时保持较低的运转摩擦阻力。设计过程中需要严格控制滚道的表面粗糙度与形位公差，避免滚道出现波纹度超差导致的运转振动与噪声，同时套圈的热处理硬度需要满足长期接触疲劳的要求，保证在额定载荷下的使用寿命达到设计预期。保持架采用适配大尺寸钢球的浪形结构，能够均匀分隔每颗滚动体，避免钢球之间出现直接摩擦碰撞，同时预留足够的润滑脂存储空间，保证长期运转过程中的润滑有效性。

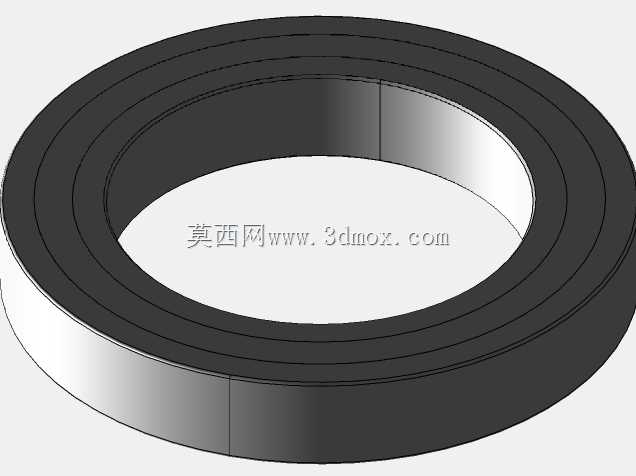

　　从安装边界与尺寸参数来看，该轴承的内径尺寸为150毫米，对应适配的轴颈直径需要按照基孔制配合要求加工，根据不同的载荷特性与转速要求选择合适的配合公差，当内圈随轴同步旋转、外圈固定在轴承座内时，内圈与轴的配合通常选择过渡配合或小过盈配合，避免运转过程中内圈与轴出现相对滑动导致的轴颈磨损；外圈与轴承座孔的配合可选择较松的过渡配合，方便装配过程中的调整与拆卸。轴承的外径尺寸为225毫米，对应轴承座的安装孔需要按照基轴制公差加工，保证外圈安装后不会出现不必要的周向转动，同时预留一定的热膨胀余量，避免长时间运转温升后套圈出现挤压变形。轴承的整体宽度为35毫米，对应的轴肩与轴承座挡肩的高度需要严格控制，既要保证挡肩能够紧密贴合套圈端面提供足够的轴向定位支撑，又要避免挡肩高度过高接触到保持架导致运转干涉，同时挡肩处需要设计合理的过渡圆角，圆角半径需要小于轴承套圈端面的倒角尺寸，保证装配后套圈端面能够与挡肩完全贴合，避免出现安装间隙导致的轴系窜动。

　　在实际选型应用过程中，需要根据具体的工况载荷计算额定动载荷与额定静载荷的安全系数，当设备存在一定的轴向载荷时，需要校核轴向载荷与径向载荷的比值，确保不超过该型号轴承允许的轴向承载上限，避免钢球与滚道接触应力过大导致的早期点蚀失效。装配过程中需要注意采用热装或专用工具压装的方式，避免通过滚动体传递装配力导致套圈滚道出现压痕损伤，装配完成后需要加注适配工况温度的润滑脂，润滑脂的填充量需要控制在轴承内部空腔的三分之一到二分之一之间，避免填充过多导致运转过程中温升过高。在日常运维过程中，需要根据运转周期定期补充或更换润滑脂，同时监测轴承的运转振动与温度变化，及时发现早期磨损征兆，避免故障扩大影响整套设备的正常运行。这类轴承的结构通用性极强，在不同行业的传动系统中都能看到其应用，设计建模过程中严格遵循标准尺寸参数，能够直接用于设备的装配干涉检查、轴系刚度仿真模拟、装配工艺模拟等环节，帮助设计人员在虚拟环境中提前验证轴系的装配合理性，减少物理样机试制过程中的设计变更，缩短设备研发周期。
