轴类零件压装移栽装配机构三维设计

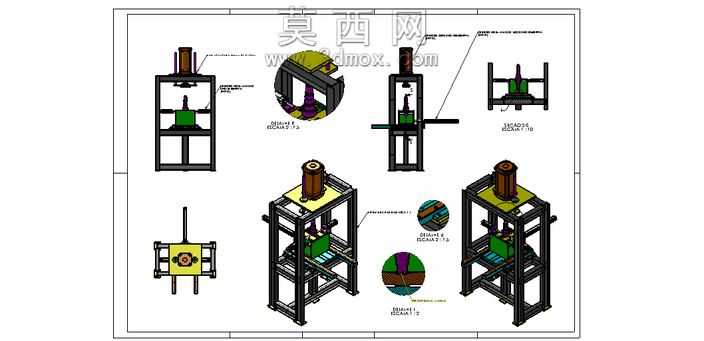

本套三维模型采用SolidWorks平台完成全参数化建模，整体围绕轴类零件的压装、移栽装配工序进行结构设计，建模过程中严格遵循机械设计公差配合规范，对每一处装配连接关系都做了完整的约束定义，可直接用于工程出图与运动仿真验证。模型整体采用铝型材搭建框架式机架结构，型材连接位置采用标准角件与螺栓紧固的连接方式，建模时还原了型材槽口、安装孔位的真实细节，机架底部预留了可调脚杯的安装位置，可满足实际生产场景中的设备调平需求。机构核心执行单元采用立式气缸作为压装动力输出元件，建模时还原了气缸缸筒、活塞杆、端盖、密封槽的完整结构，压装头位置根据轴类零件的外形做了仿形定位设计，可避免压装过程中零件出现偏斜、压伤的问题。移栽工位设计了水平滑移导向结构，采用直线导轨搭配滑块的导向方案，滑移载具上设置了零件定位卡槽，可精准固定待装配的轴类工件，配合压装工位完成工序间的工件转移。模型同时完成了多视角的结构爆炸视图设计，清晰展示了内部组件的装配层级关系，对压装工位的受力支撑结构做了加强筋设计，可承受压装过程中的轴向载荷，避免机架出现形变。材质渲染阶段，对铝型材机架赋予磨砂金属材质，气缸组件赋予阳极氧化铝合金材质，压装头赋予淬火合金钢材质，导向导轨赋予镀铬亮面金属材质，不同功能部件通过材质差异做了明确区分，整体渲染效果还原了工业设备的真实质感。设计过程中充分考虑了机构的维护便捷性，所有气动元件、导向组件都设计为快拆式安装结构，无需拆解整体机架即可完成易损件的更换，各运动行程位置预留了传感器安装位，可后续拓展自动化检测、节拍控制功能，整套机构结构紧凑，动作逻辑清晰，可直接作为非标自动化装配设备的设计参考，适配小规格轴类零件的批量装配生产场景。
