可调角度路灯旋转安装连接支架结构

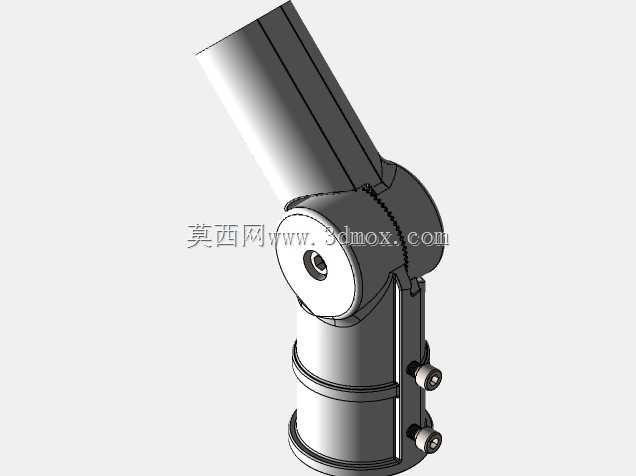

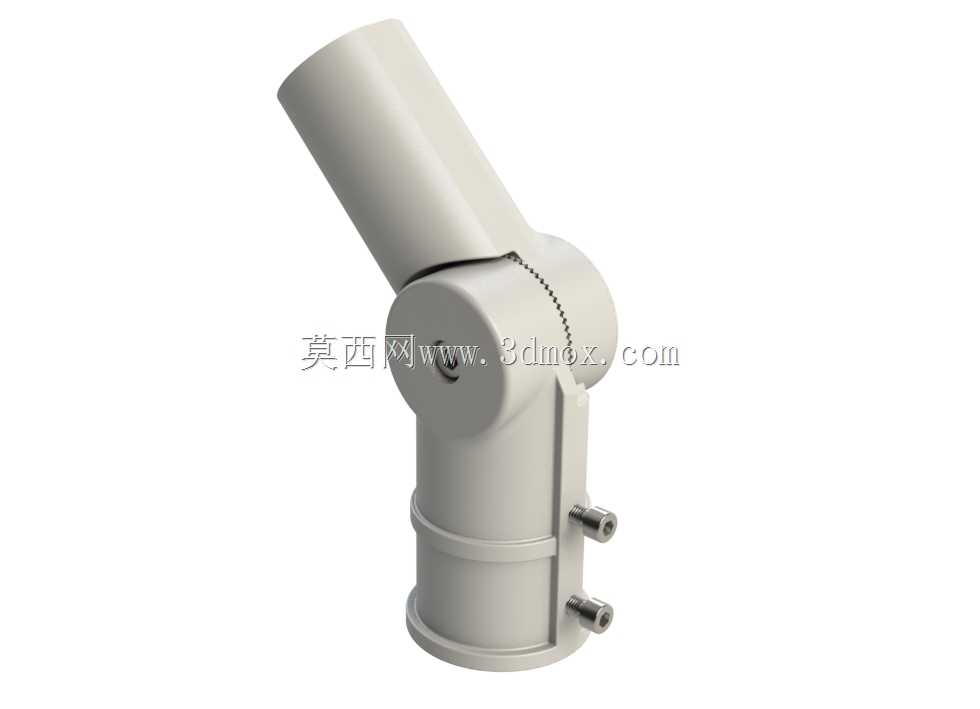

　　在户外道路照明的施工运维场景里，灯杆与灯具的连接适配一直是现场安装的核心痛点之一——不同批次、不同功率的LED路灯，其安装接口的角度要求、管径匹配度往往存在差异，传统固定角度的连接支架无法适配现场复杂的安装工况，比如弯道处需要调整灯具照射角度覆盖路面、坡道段需要补偿灯杆倾斜带来的照射偏移、旧灯改造时新灯具与原有灯杆接口不匹配等问题，都需要一款可灵活调整角度、适配不同管径的连接构件来解决，这款可调角度的路灯连接支架正是针对这类现场需求设计的。从结构功能来看，该构件采用铰接式旋转结构，可实现正负45度范围内的角度无级调整，调整到位后通过侧面的紧固螺栓锁止铰接位置，保证灯具安装后不会因为长期户外风吹震动出现角度偏移，

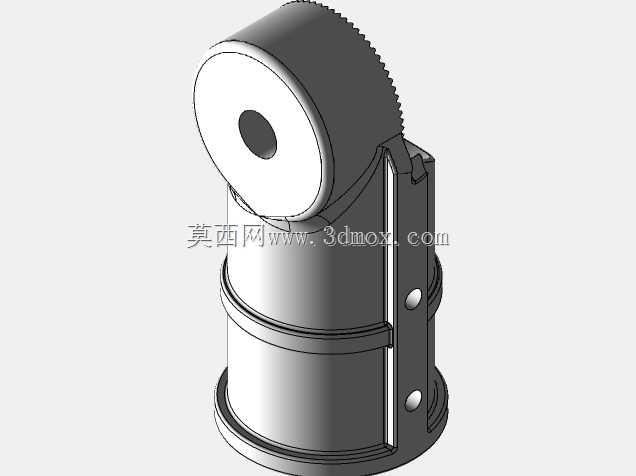

　　避免照射角度跑偏影响路面照明效果。下部的套筒结构用于对接灯杆伸出的安装端，上部的斜向套筒用于固定灯具的安装柄，两处连接位均设置了径向紧固螺钉，安装时无需额外焊接，仅需通过内六角扳手拧紧螺钉即可完成固定，大幅降低现场高空作业的施工难度，也方便后期运维时调整灯具角度或者更换灯具。设计过程中优先考虑了户外长期使用的可靠性，整体采用铝合金材质成型，既保证了结构强度，能够承载不同重量的LED路灯模组，又能控制构件自身重量，减少灯杆端部的承重负荷，同时铝合金本身的耐腐蚀特性可以适应户外雨淋、紫外线照射、温差变化等复杂环境，降低后期维护更换的频率。铰接位置的齿面啮合结构是设计的核心细节，当调整到目标角度后拧紧铰接轴的锁紧结构，

　　两个对接件端面的细密齿牙会完全咬合，避免光滑接触面长期受载出现打滑移位，相比无齿的摩擦锁紧结构，齿面啮合的抗扭能力提升数倍，完全可以承受大尺寸灯具的风载作用力，即便在沿海大风区域使用也能保证角度稳定。从安装边界尺寸来看，下部套筒适配直径63mm的灯杆安装端，上部套筒适配直径60mm的灯具安装柄，基本覆盖了当前主流市政LED路灯的通用安装管径，安装时不需要对原有灯杆或者灯具进行额外的切削、焊接加工，直接套接锁紧即可完成装配，适配性极强。角度调节的范围覆盖了绝大多数道路场景的安装需求，不管是水平路面的常规安装，还是上下坡路段的角度补偿，或是路口、弯道处需要调整灯具照射方向覆盖交汇区域，都可以在安装时直接调整到合适角度再锁死，

　　不需要额外定制异形角度的连接支架，大幅减少项目的备件种类，降低施工方的物料储备成本。在结构细节处理上，所有紧固螺钉的安装位都做了沉台设计，螺钉锁紧后头部不会突出构件外表面，既避免了突出部位积水锈蚀螺钉，也让整体外观更简洁流畅，没有突兀的凸起结构。套筒的内壁做了轻微的导向倒角，现场安装时可以快速将套筒套入对应的安装端，减少高空作业时的对位时间，降低施工安全风险。铰接部位的转轴做了密封间隙设计，既保证转动时的顺畅度，又能减少雨水、灰尘进入铰接摩擦面，避免长期使用后出现锈蚀卡滞，导致后期无法调整角度的问题。对于结构设计从业者来说，这类户外照明连接件的设计核心不在于复杂的结构，而在于对现场施工场景、长期使用工况的精准把握：既要满足安装时的便捷性、角度调整的灵活性，又要保证长期户外使用的可靠性，同时还要兼顾通用适配性，覆盖主流的安装尺寸，减少定制化需求带来的成本上升。这款支架的结构设计没有多余的冗余部件，所有结构都服务于实际安装与使用需求，铰接齿面的锁紧方式、双套筒的管径适配、侧面紧固的安装形式，都是经过大量现场应用验证的成熟结构形式，建模过程中对各个配合间隙、壁厚、螺钉安装位的位置都做了合理的排布，保证构件在轻量化的前提下拥有足够的结构强度，不会因为长期受载出现变形、断裂等问题。
