在低压配电、工业控制柜内部的布线作业里,这类轨道安装的接线板是柜内导线分接、续接的核心基础元件,不管是生产线的控制柜集成、老旧设备的电气改造,还是小型分布式IO模块的接线整理,都离不开这类端子的支撑。日常做柜内布线设计时,首先要考虑的就是端子的载流匹配,这款100A规格的接线板,适配600V额定电压下的大电流回路,比如柜内主电源的分路、大功率负载的进线续接,相比小规格端子,它的内部导电件接触面积更大,锁紧螺钉的压接力更强,能避免大电流工况下接触电阻过大引发的温升超标问题。

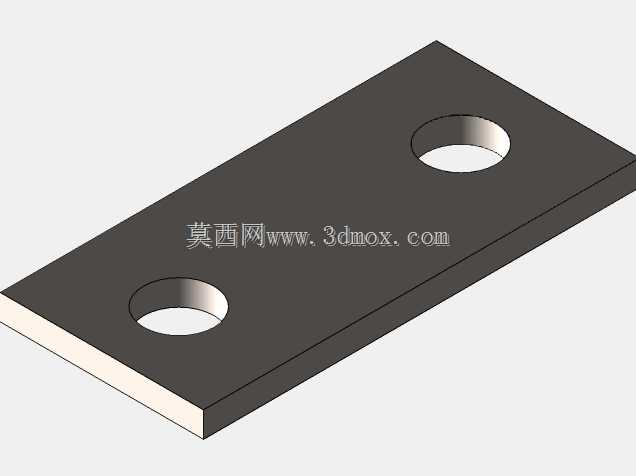

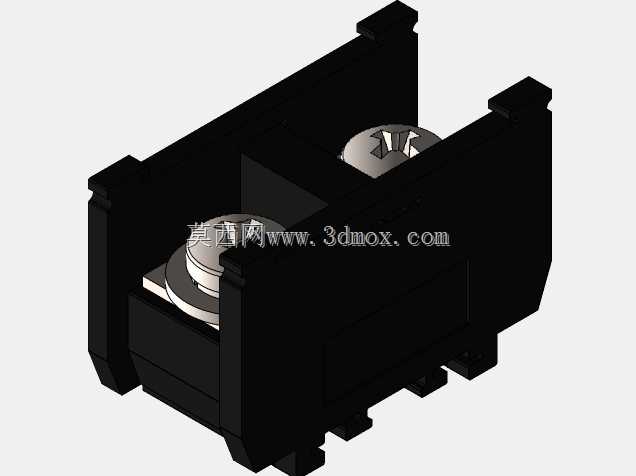

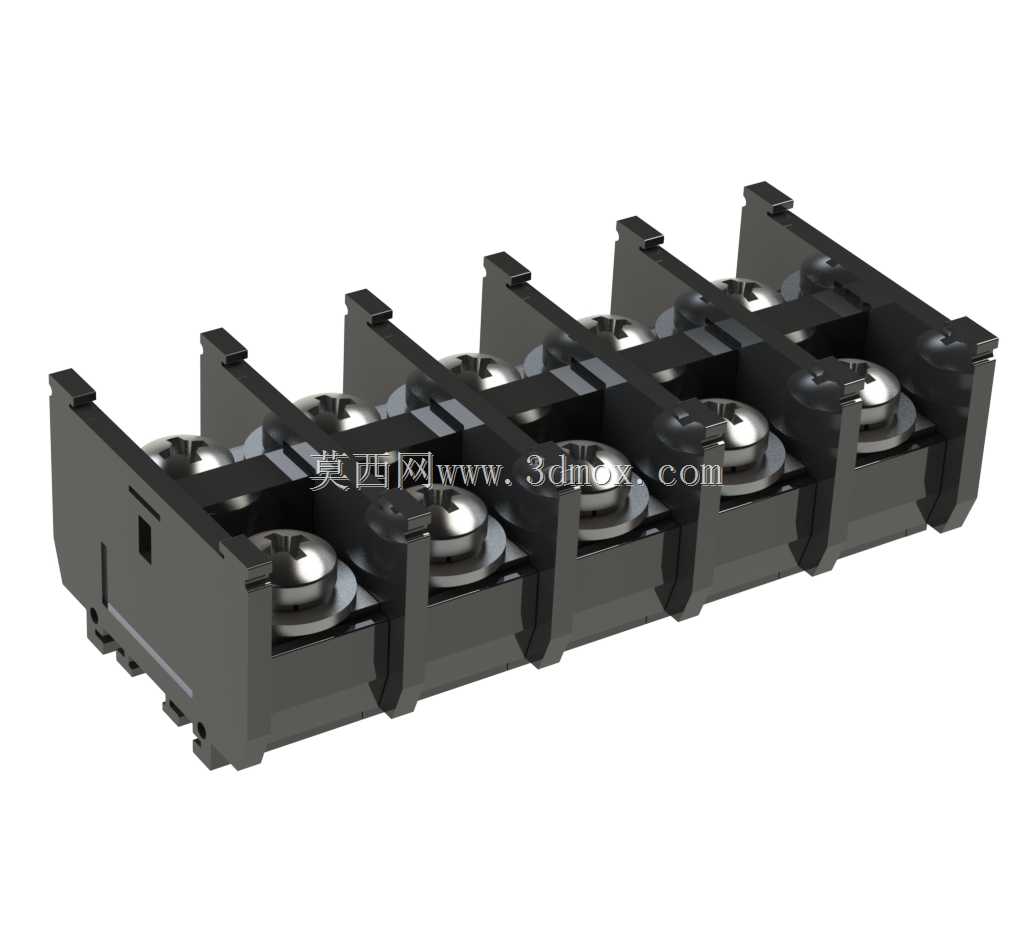

从结构设计来看,这款端子采用了标准DIN导轨适配的卡扣结构,安装时不需要额外打孔固定,直接卡入35mm标准电气安装导轨即可,单极端子之间可以通过侧面的拼接卡扣无限拼接,根据实际回路数量自由组合极数,不需要单独定制不同极数的端子,大幅降低了备件库存的压力。基座部分采用阻燃工程塑料材质,阻燃等级满足低压电气设备的耐燃要求,即使内部出现异常打火,也不会引燃基座造成火势蔓延,适配工业现场复杂的用电环境。每个接线位的螺钉压接区域做了防导线滑出的压线框设计,不管是硬导线还是带冷压端头的软导线,拧紧螺钉后压线框会均匀包裹导线线芯,不会出现单根线芯被压断、压接不牢的情况,长期使用也不会因为设备振动出现接线松脱的故障。

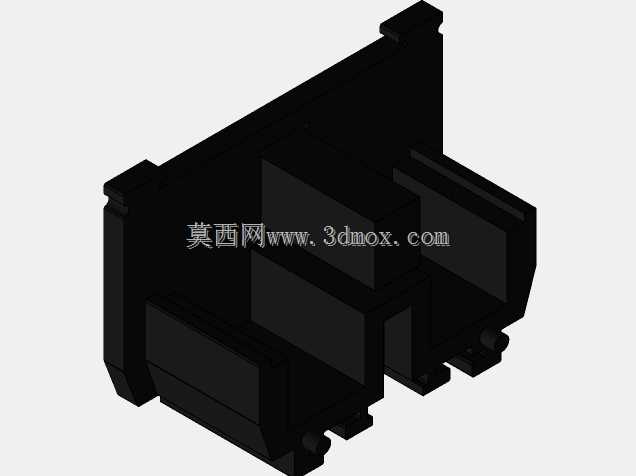

做三维建模的时候,首先要还原的就是导轨安装的卡扣配合尺寸,卡扣的弹性变形量要控制在合理范围,既要保证卡入导轨后不会因为拉扯导线脱落,又要保证拆卸时用一字螺丝刀撬动卡扣就能轻松取下,不会出现卡扣断裂的问题。相邻端子拼接的卡槽与凸台的配合间隙要控制在0.1mm以内,拼接后多极端子的上表面齐平,导轨安装面没有高低差,避免安装到导轨上出现个别端子翘起、固定不牢的情况。接线螺钉的行程要匹配实际压线范围,这款端子适配的导线截面积覆盖16平方及以下的铜芯导线,建模时要预留足够的压线空间,当螺钉拧到最紧位置时,压线框与基座底部的间隙要能容纳最大规格导线的线芯直径,不会出现螺钉拧到底还压不住粗线的问题。
实际选型应用时,要注意端子的安装边界,单极端子的宽度、高度、深度尺寸要和柜内的走线槽位置匹配,端子排安装完成后,端子顶部到柜门板的距离要预留出接线操作的空间,一般至少要留出30mm的操作间隙,方便用螺丝刀拧紧螺钉、整理导线。相邻端子之间的绝缘隔板要保证足够的爬电距离,600V电压等级下,爬电距离要满足低压电气的安全规范,避免不同极之间因为灰尘、潮湿引发的爬电击穿问题。很多现场布线的老电工都有经验,这类大电流端子在接线时,一定要把导线线芯完全插入压线框,不要把导线绝缘层压入压线区域,不然长期通电后绝缘层受热收缩,会导致接线松脱发热,建模时也特意还原了压线框的深度,就是为了在设计阶段就能直观判断导线插入的深度是否足够,避免现场接线出现失误。
另外,这款端子的标识区域做了平整的标记位,方便粘贴回路编号标识,后期设备维护时可以快速对应回路,不用逐根捋线查找故障点。在做控制柜的三维布局时,这类端子排一般布置在柜内的下部或者两侧,靠近走线槽的位置,方便柜外的线缆进入柜内后直接接入端子,再通过端子分接到各个电气元件上,减少导线的交叉走线。建模时还原的所有安装尺寸、配合结构,都可以直接用于控制柜的布局干涉检查,提前验证端子排和走线槽、断路器、接触器等元件的位置是否冲突,避免实际装配时出现部件干涉、无法安装的问题。相比传统的螺栓固定式接线排,这种轨道安装的端子拆装更方便,后期如果需要增加回路,只需要在导轨上加装对应数量的端子即可,不需要重新打孔固定整个端子排,大幅降低了后期改造的工作量。
