M8规格54mmU型排气管卡箍紧固结构

　　在商用车、乘用车排气系统装配，以及工业通风管路、小型发电机组排气段的安装场景中，这类U型结构的排气管卡箍是管路对接环节最常用的紧固连接件之一，相比传统的法兰对接加螺栓紧固的方案，它不需要在管壁焊接法兰翻边，能大幅降低管路预制的加工成本，同时在狭小的底盘布置空间里，占用的安装空间更小，适配现场施工时的角度微调需求。

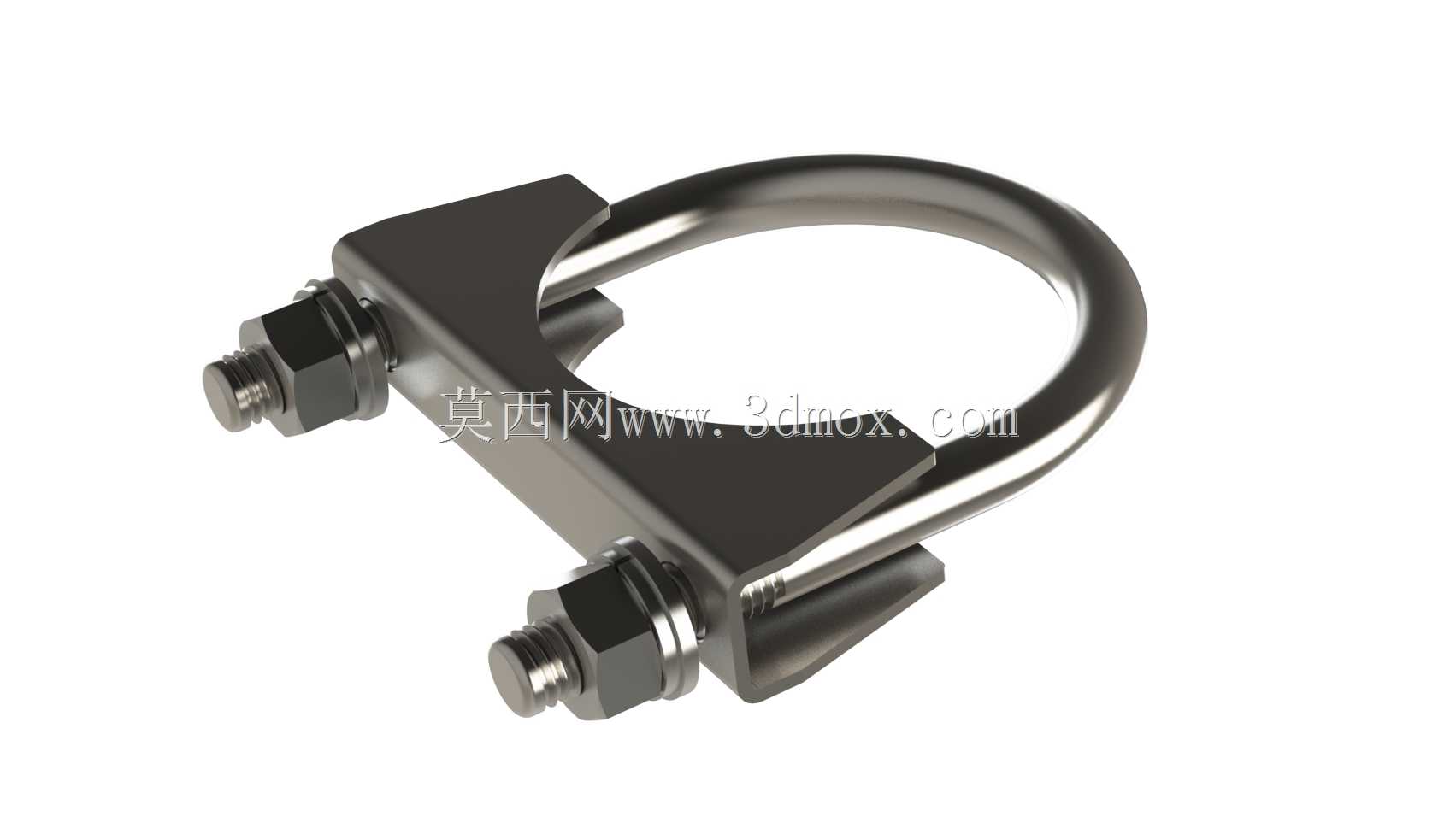

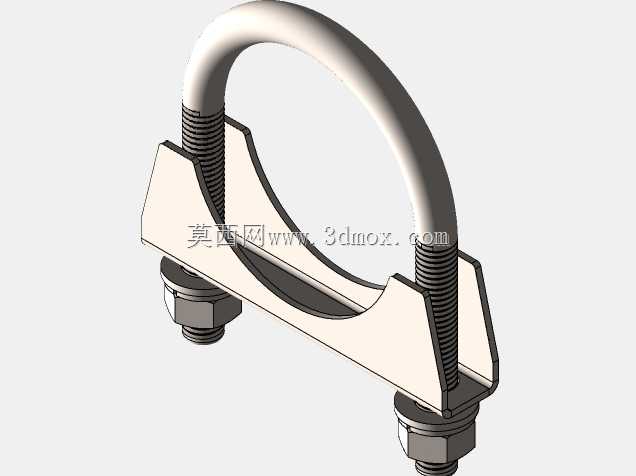

　　这款卡箍的核心紧固逻辑是通过U型螺栓环抱圆形管壁，配合压块将对接的两段管路端部牢牢压合，压块的内弧面做了与管路外径匹配的弧度处理，拧紧两端的螺母时，压块会均匀施加径向压紧力，避免局部应力集中导致的管壁变形，尤其是针对薄壁不锈钢排气管、镀锌通风管这类壁厚较薄的管路，不会出现单点压溃、密封失效的问题。U型螺栓采用M8规格的杆径，适配54mm外径的圆形管路，这个尺寸刚好覆盖了多数1.5L-2.0L排量乘用车的中段排气管外径，也适配部分小型柴油机组的排气支管尺寸，安装时不需要额外定制转接件，直接套入对接位置即可操作。

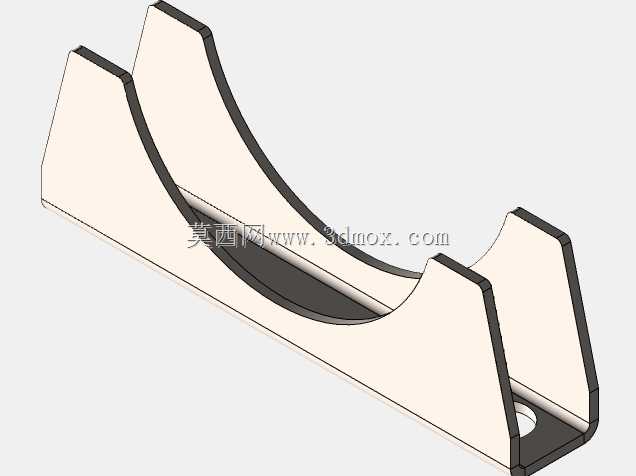

　　从设计细节来看，压块的两个穿栓孔做了轻微的沉台处理，螺母拧紧后可以完全沉入沉台内，避免车辆行驶过程中飞溅的碎石、泥水直接冲击螺母棱角，减少长期使用后的锈蚀卡滞风险，同时压块的边缘做了R2的圆角过渡，不会在安装过程中割伤操作人员的手套，也避免长期震动下压块棱角磨损管壁的防腐涂层。配套的螺母采用六角带防滑齿的结构，不需要额外加装弹簧垫圈，依靠螺母端面的防滑齿就能在持续震动的工况下防止螺母回松，这一点在车辆排气系统这类长期处于高低温交替、持续震动的使用场景下尤为重要，很多普通卡箍出现的漏气、脱落问题，本质都是紧固件在震动工况下的预紧力流失导致的。

　　安装边界上，这款卡箍拧紧后的整体径向突出高度不超过35mm，轴向占用长度不超过60mm，在底盘布置时只需要预留出对应尺寸的安装空间即可，不需要像法兰连接那样预留螺栓穿入的操作空间，对于布置空间紧张的改装车、特种作业车辆的排气系统改造来说，这个尺寸优势非常明显。实际安装时，只需要先将两段对接的管路同轴对齐，预留1-2mm的对接间隙（用于吸收热胀冷缩的变形量），再将U型螺栓从管路下方环抱管壁，扣上压块后手动带上两端螺母，确认压块完全贴合管路外壁、没有偏斜后，再用扳手对角逐步拧紧螺母，最终拧紧力矩控制在18-22N·m即可，既可以保证足够的压紧力实现密封，又不会因为力矩过大压瘪薄壁管壁。

　　在实际工况适配性上，这款卡箍的金属材质可以耐受排气系统最高500℃左右的持续工作温度，短时可以承受650℃的高温冲击，完全满足汽油发动机排气中段的温度工况，不会出现高温下材质软化、预紧力失效的问题。相比喉箍类的紧固结构，它的抱紧力更大，密封可靠性更强，适合需要长期稳定固定、不经常拆卸的管路对接位置；相比焊接固定的方式，它属于可拆卸连接，后期维修更换三元催化、消音器等部件时，只需要松开螺母即可拆下，不需要切割管路，大幅降低后期维护的成本。很多维修场景中，遇到排气管法兰锈蚀断裂的故障，也可以用这类卡箍直接抱合对接断口，做应急修复使用，不需要更换整段管路，实用性非常强。

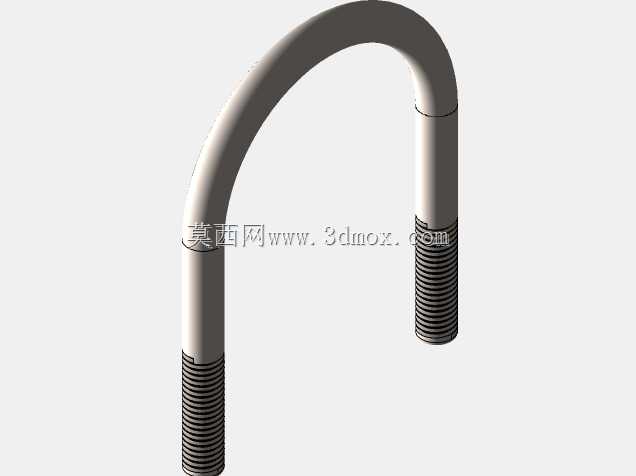

　　建模过程中需要重点注意几个配合尺寸的公差控制：U型螺栓的两个直段中心距需要和压块的两个穿栓孔中心距保持0.2mm以内的间隙配合，否则安装时会出现螺栓卡滞、无法顺利穿入的问题；压块的内弧面半径需要比适配管路的半径大0.5mm，既可以保证安装时能顺利扣在管壁上，又不会因为间隙过大导致压紧时压块偏斜；U型螺栓的弯曲圆角需要控制在R4左右，避免弯曲处应力集中，长期受力后出现断裂的问题。这些细节尺寸的把控，直接决定了卡箍实际生产后的装配顺畅度和使用寿命，也是这类通用五金件建模时最容易忽略的工程细节，很多新手建模时只做外形匹配，不考虑装配公差和实际工况的受力需求，做出来的模型往往只能用于外观展示，无法指导实际生产。
