M5规格橡胶涂层金属垫圈结构设计

　　在通讯设备、户外电子终端、小型机电产品的装配环节，紧固件连接位置的密封与防松一直是结构设计中容易被忽略却直接影响整机可靠性的细节。这类M5规格的橡胶涂层垫圈，正是针对小规格螺纹连接场景的复合密封紧固配件，区别于纯金属平垫仅能分散压紧应力的作用，也不同于纯橡胶垫圈易被挤压溢出、长期压缩后永久变形大的缺陷，采用金属基体与橡胶层复合的结构，兼顾了刚性支撑与弹性密封的双重需求。

　　从实际使用场景来看，这类垫圈常应用在通讯设备壳体拼接、户外电子产品的穿线螺栓固定、小型电控箱的门板连接位置，这些场景往往同时存在两个核心需求：一是螺栓拧紧后需要足够的支撑面压强，避免长期受振动后螺纹预紧力衰减导致连接松动；二是连接缝隙需要阻断水汽、粉尘进入设备内部，满足基础的防护等级要求。纯金属平垫虽然能分散螺栓头的压紧力，但是金属与壳体接触面、金属与螺栓头接触面都存在微观缝隙，无法实现密封；纯橡胶垫在M5螺栓推荐的3-5N·m拧紧力矩下，橡胶材料会向螺栓孔周边、垫圈外缘无约束区域流动，一方面导致实际密封压缩量不可控，另一方面反复拆装后橡胶层容易出现撕裂、掉屑问题，而橡胶涂层结构的垫圈，金属内芯承担了主要的压紧力承载作用，表层的橡胶层仅需要填充接触面的微观凹凸，不需要承担大的压缩变形，长期使用后的压缩永久变形量远低于纯橡胶垫。

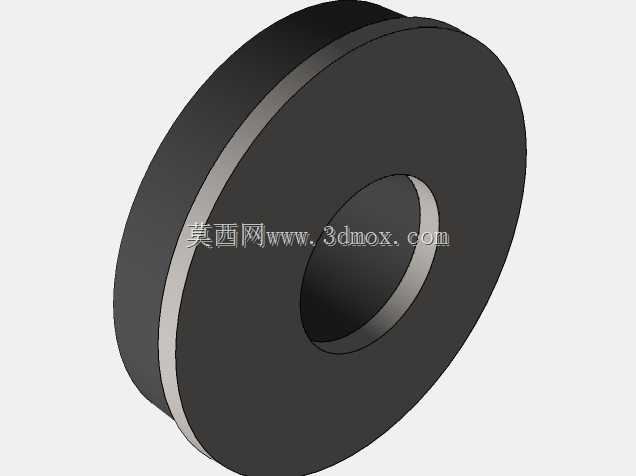

　　设计这类垫圈时，首先要明确安装边界尺寸：适配M5规格的螺栓，垫圈的内孔直径设计为5.4mm，既保证螺栓能顺利穿过，又避免内孔过大导致螺栓头压紧时出现偏斜；金属基体采用冲压成型的碳钢材质，厚度控制在1.2mm，保证在额定拧紧力矩下不会出现压溃变形，表层的三元乙丙橡胶层厚度控制在0.3mm，整体总厚度控制在1.8mm，这个厚度尺寸既不会因为过厚导致螺栓有效啮合长度不足，也不会因为过薄导致橡胶层无法填充接触面的加工刀痕、平面度误差带来的缝隙。垫圈的外径设计为14mm，这个尺寸是经过匹配计算的：M5螺栓的六角头对边尺寸为8mm，14mm的外径可以让压紧应力扩散范围覆盖螺栓头周边3mm的区域，对于常用的1.5-2mm厚度的钣金壳体、塑料壳体来说，这个应力扩散范围足够避免壳体被螺栓头压出凹痕，同时橡胶层的覆盖范围完全超出螺栓头的接触边界，能在连接面形成完整的环形密封带。

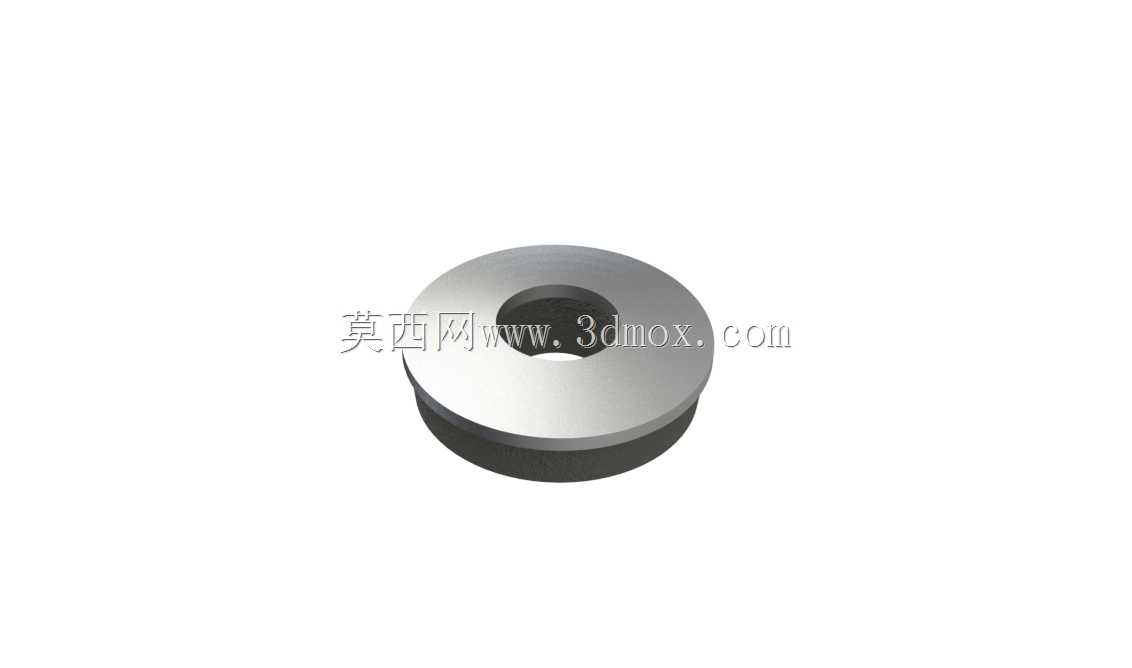

　　从结构细节来看，橡胶层采用硫化工艺完全覆盖金属基体的两个端面，内孔与外缘位置的橡胶层做了圆弧过渡处理，避免安装时橡胶边缘被金属件的锐边刮伤。金属基体的表面提前做了磷化处理，保证橡胶层与金属的结合强度，避免长期受温度变化影响出现橡胶层脱层的问题。三元乙丙橡胶材质的选择，也是针对户外通讯设备、电子产品的使用环境，这种材质的耐候性好，在-40℃到120℃的温度区间内能保持稳定的弹性，同时耐臭氧、耐常见的弱酸弱碱腐蚀，适合在户外露天、工业车间这类复杂环境下长期使用。

　　在实际装配选型时，需要注意这类垫圈的安装方向：虽然两端都有橡胶涂层，但是建议将平整度更好的一面朝向被密封的壳体接触面，另一面朝向螺栓头或者螺母侧，拧紧时按照对角顺序逐步加载力矩，避免单侧压紧导致橡胶层压缩量不均，影响密封效果。对于需要经常拆装的检修口位置，这类垫圈的重复使用次数可以达到10次以上，远高于纯橡胶垫的2-3次重复使用寿命，能有效降低设备后期维护的配件成本。另外在通讯类产品的设计中，这类垫圈的金属基体还能起到均匀导通的作用，当设备需要做电磁屏蔽设计时，金属基体可以在螺栓连接位置形成连续的导电通路，配合橡胶层的密封作用，同时实现电磁密封与环境密封，不需要额外增加导电橡胶垫，能进一步压缩装配工序与配件成本。

　　很多结构设计新手在选型这类密封垫圈时，容易陷入两个误区：一是盲目选择更厚的橡胶层，认为橡胶越厚密封效果越好，实际上过厚的橡胶层在螺栓压紧时，多余的橡胶会向四周挤出，反而会导致螺栓预紧力在橡胶蠕变后快速衰减，连接松动后密封效果也会同步失效；二是选择外径过大的垫圈，认为压紧面积越大越可靠，实际上对于薄钣金壳体来说，过大的垫圈外径会导致压紧应力过于分散，密封面的实际比压不足，反而无法让橡胶层充分填充接触面的微观缝隙，出现渗漏问题。这款14mm外径适配M5螺栓的橡胶涂层垫圈，正是经过多轮装配验证、环境可靠性测试后确定的尺寸比例，能在常规的加工精度、装配工艺条件下，稳定实现IP65级别的连接面防护，同时满足防松、应力分散的紧固需求，适合批量应用在各类小型电子、通讯、机电产品的螺纹连接位置。
