M6规格52长度莫利锚定螺栓结构

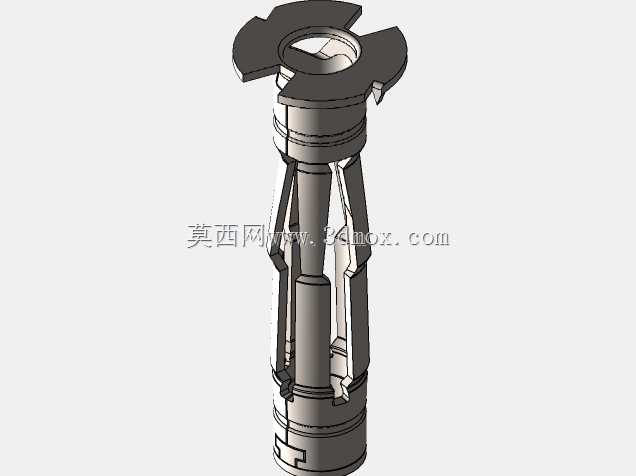

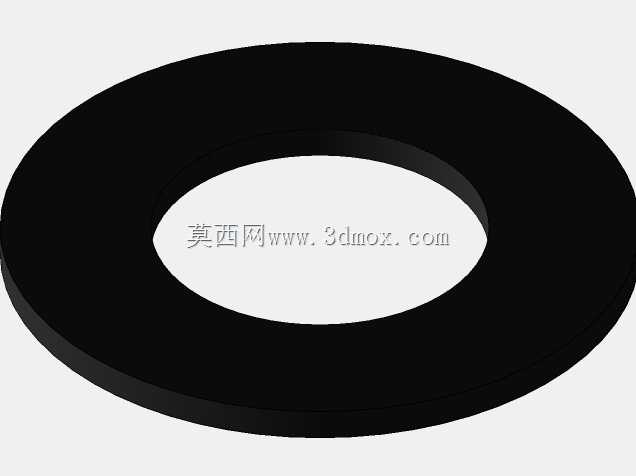

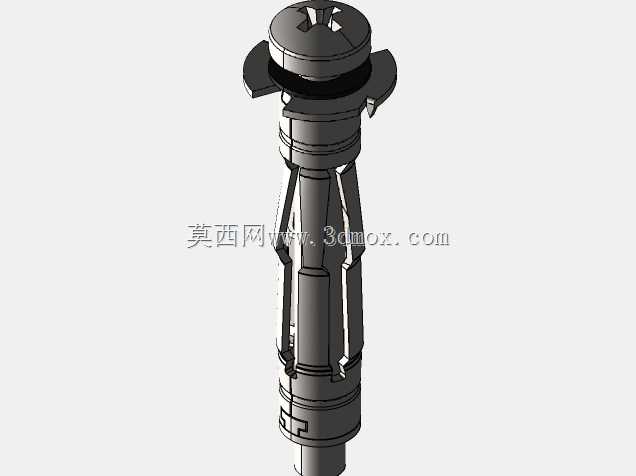

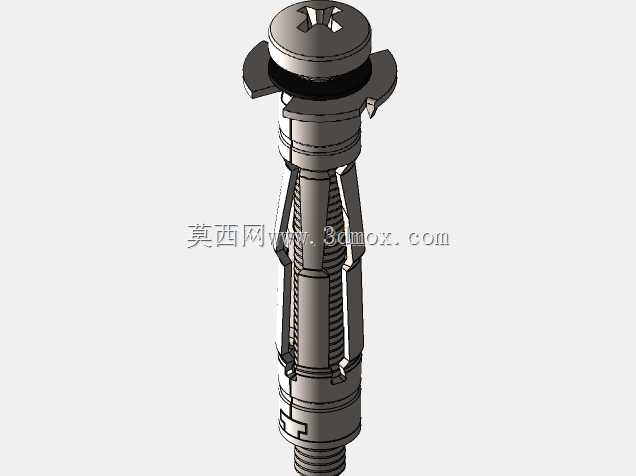

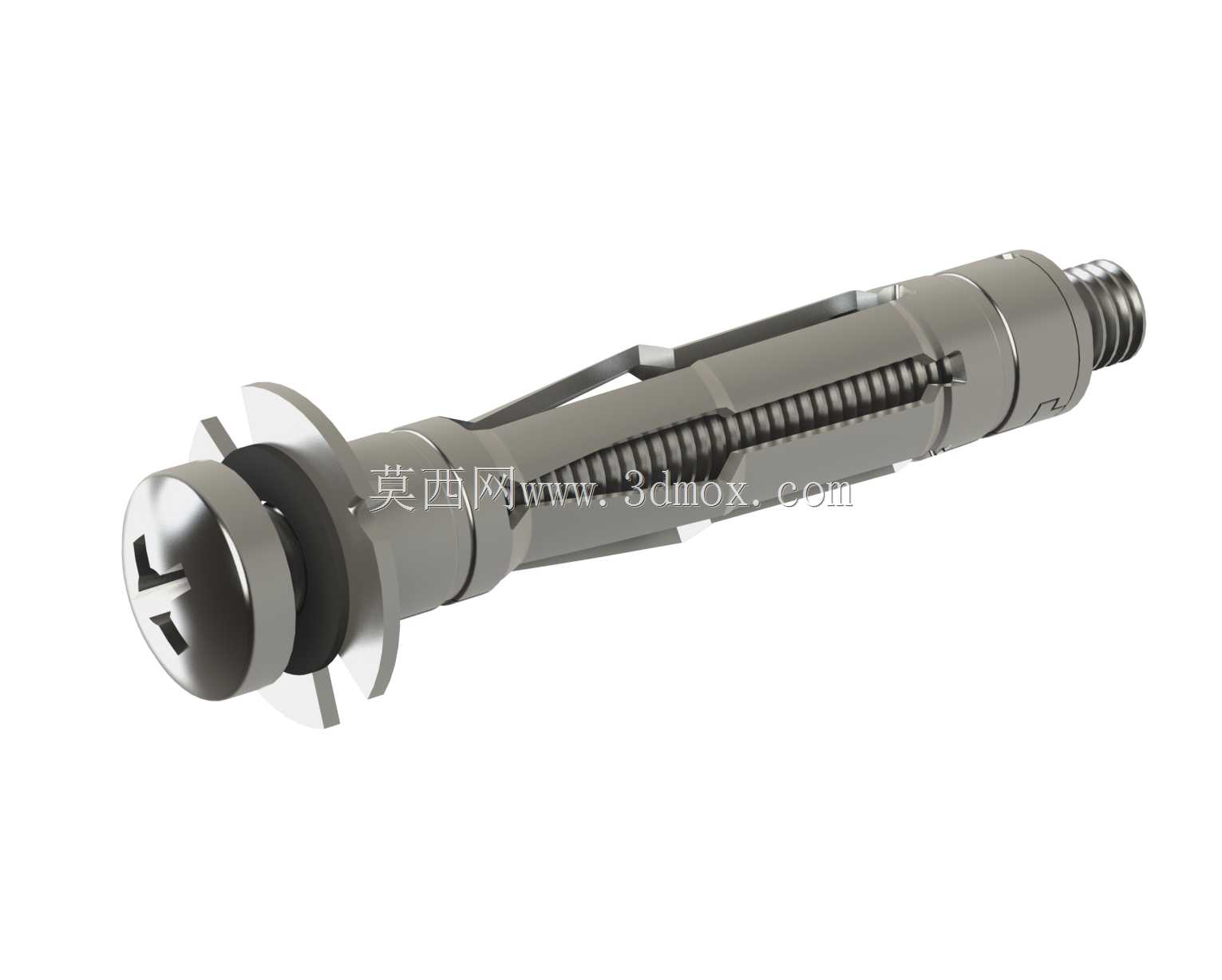

　　这款莫利锚定螺栓主要面向薄壁基材的锚固连接场景，在通讯机柜安装、室内弱电布线固定、轻型设备壁挂作业中有着极高的使用频次，区别于传统膨胀螺栓依赖基材厚度实现胀紧的逻辑，该结构专门针对空心砖墙、轻钢龙骨隔墙、薄钢板这类握裹力不足的安装基面做了结构优化，能在有限的基材厚度内实现可靠的锚固力输出。从结构组成来看，整个组件由开槽盘头驱动螺钉、带止退凸缘的平垫、弹性胀开爪片、内置复位弹簧、导向定位套几个核心部分构成，安装时先在基面钻出匹配直径的安装孔，将整个组件推入孔内后旋动头部螺钉，尾部的胀开爪片会在轴向拉力作用下沿导向套的斜面逐步张开，最终在基材背面形成大于安装孔直径的支撑面，配合前端的止退凸缘将整个构件牢牢夹固在基材两侧，

　　不会出现普通膨胀螺栓在薄壁基材上打转、拉脱的问题。设计阶段重点考量了安装容错性，胀爪的张开行程预留了足够余量，即使基材厚度存在±2mm的施工偏差，也能通过螺钉的旋入深度调整胀开幅度，保证锚固力稳定；内置的弹簧在初始推入安装孔时会将胀爪维持在收拢状态，避免安装过程中爪片提前剐蹭孔壁造成卡滞，推入到位后弹簧的预紧力也能在旋紧初期给胀爪提供初始张开的推力，减少安装时的无效空转行程。外形尺寸上，主体公称直径为6mm，整体有效安装长度为52mm，适配的安装孔直径为8mm，可夹持的基材厚度范围在3mm到28mm之间，安装后头部突出基面的高度不超过4mm，能适配大部分带沉台的装饰盖板安装需求，不会因为突出量过大影响外装件的贴合度。

　　在实际选型过程中需要注意，该构件的额定静载荷受基材材质影响较大，在1mm厚冷轧钢板基面安装时单颗螺栓的额定抗拉载荷可达1.2kN，在12mm厚空心砖基面安装时额定抗拉载荷约为0.7kN，不建议用于重型设备的吊装锚固，更适合通讯模块固定、线缆支架安装、轻型配电箱壁挂这类载荷适中的安装场景。结构建模过程中需要重点关注几个配合尺寸的公差控制：胀爪与导向套的斜面配合角度设定为15度，角度过大会导致胀爪张开行程不足，角度过小则容易出现锁死无法拆卸的问题；螺钉与导向套内孔的配合采用间隙配合，单边间隙控制在0.1mm以内，既保证旋动顺畅，又避免间隙过大造成胀爪偏载张开不均；止退凸缘的外径设计为14mm，比安装孔直径大6mm，

　　能在安装时起到定位止挡的作用，防止整个组件在旋紧过程中被拉入安装孔内。此外，胀爪的边缘做了圆角钝化处理，避免张开过程中切割基材背面的防护层，在彩钢板、带饰面的隔墙板上安装时不会破坏基面的防腐或装饰涂层；头部采用十字开槽驱动，适配常规的十字螺丝刀，不需要专用安装工具，现场施工的适配性更强。整个结构没有易损的脆性构件，所有金属部件均采用冷镦或冲压工艺成型，适合批量生产，在通讯基站室内布线、智能家居设备壁挂、办公区域轻型隔断挂件安装等场景下，能大幅降低施工难度，提升安装效率，减少因为基材强度不足导致的固定失效问题。建模时需要还原胀爪张开到最大行程时的干涉检查，确保三个胀爪同步张开时不会出现互相卡滞的情况，弹簧的压缩行程要匹配整个螺栓的拉紧行程，避免弹簧被压并导致胀爪无法继续张开，同时要预留出螺钉的足够啮合长度，保证在最大夹持厚度下螺钉的啮合牙数不少于5牙，满足螺纹连接的强度要求。
