带泄压功能M12规格电缆密封接头

　　在户外通讯基站、轨道交通车载电控柜、户外工业传感器接线、海上风电舱体接线这类场景里，密封腔体内部的压力平衡一直是容易被忽略的设计痛点——设备运行过程中内部空气因温度变化热胀冷缩，若采用完全密封的电缆接头，腔体内外形成的压差会逐步拉扯密封件，甚至将外部冷凝水、潮气顺着密封缝隙压入腔体内部，长期运行会引发接线端子锈蚀、电路短路等故障，带泄压功能的电缆密封套正是为解决这类问题设计的穿线密封部件。

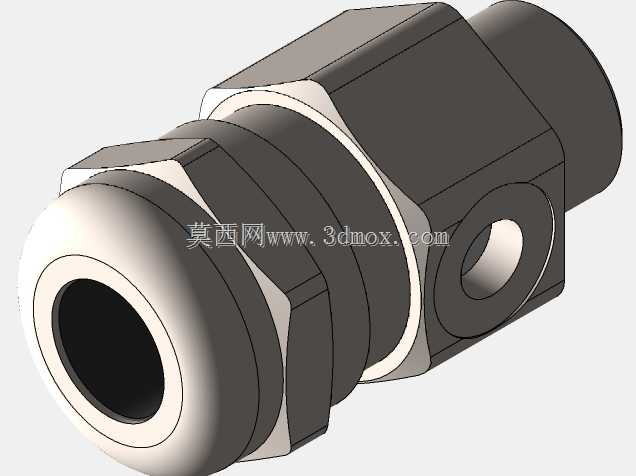

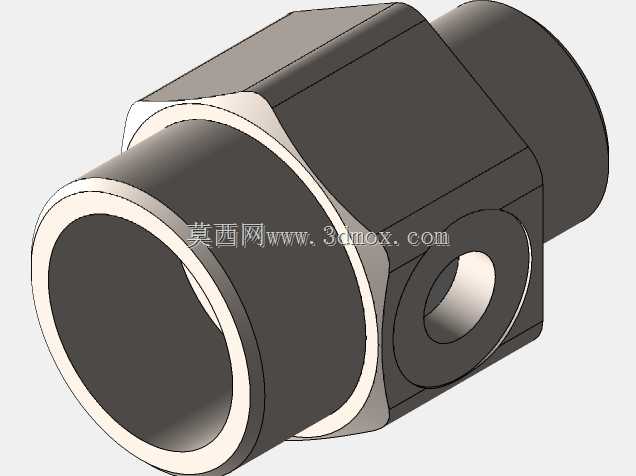

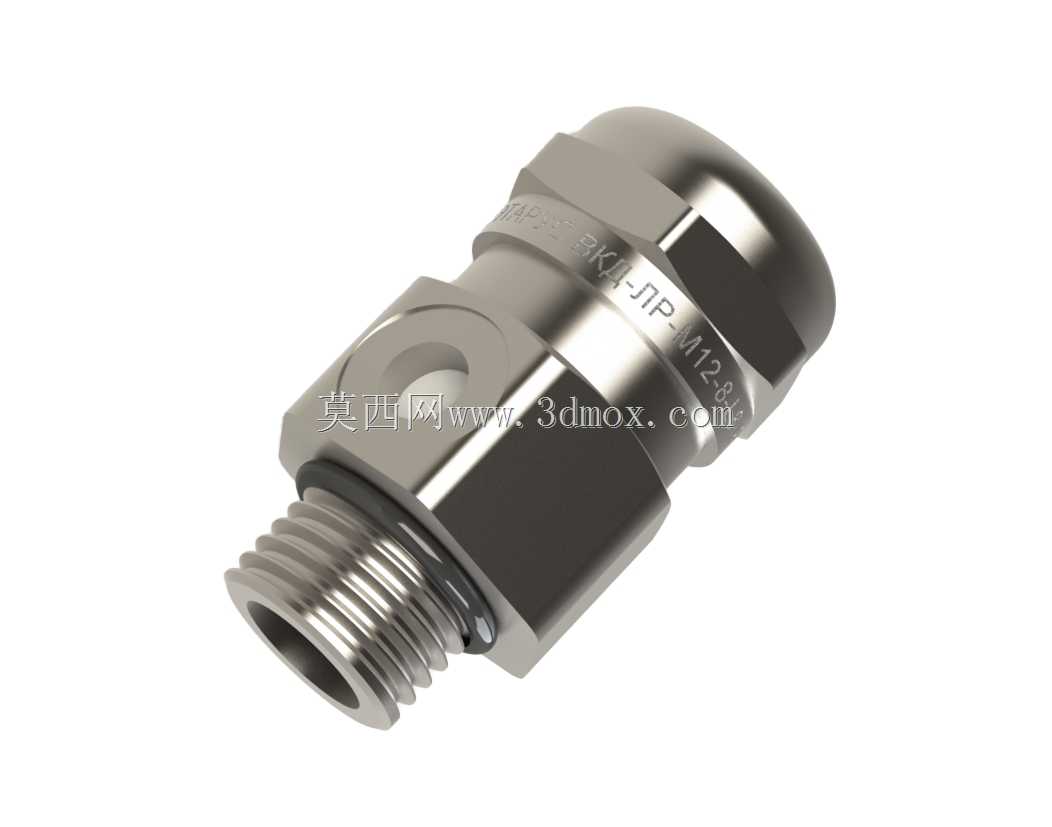

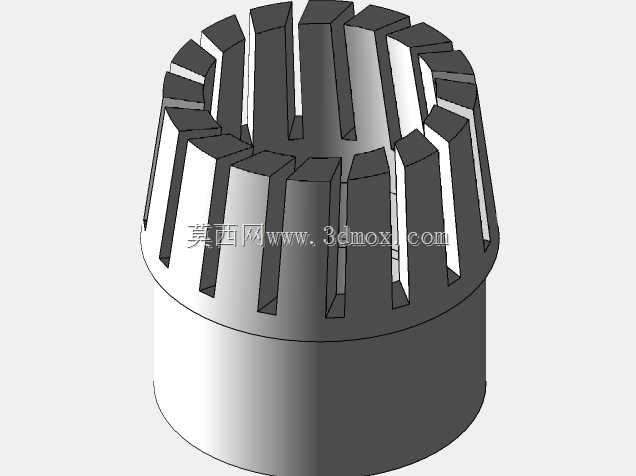

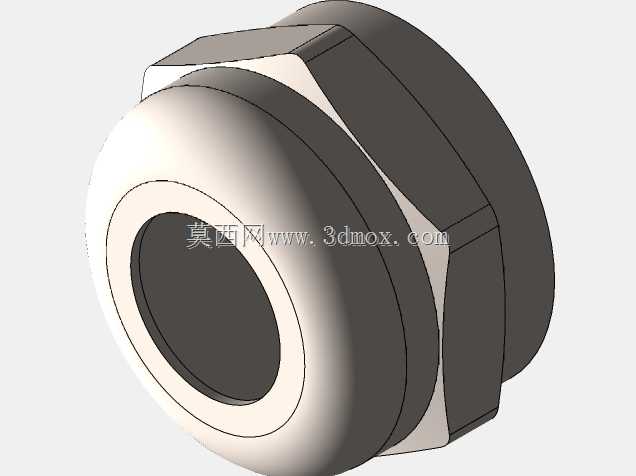

　　这款密封接头采用M12公制外螺纹作为安装接口，适配行业通用的M12安装开孔，螺纹段长度适配2-8mm厚度的柜体壁板安装，安装时仅需在柜体预制对应规格的开孔，将接头螺纹端穿入开孔后在柜体内侧锁紧配套锁紧螺母即可完成固定，无需额外定制特殊开孔尺寸，能够直接替换同规格普通电缆密封接头，改造替换成本极低。接头整体采用金属材质加工，主体结构分为三个功能段：靠近外螺纹的六角锁紧段为安装受力位，适配标准14mm开口扳手进行锁紧操作，锁紧时不会损伤上部的密封与泄压结构；中部集成了泄压阀结构，采用透气不透水的eptfe膜片作为泄压核心，膜片通过金属压圈固定在接头侧壁的泄压孔位，能够在腔体内外压差超过30mbar时自动导通气流，平衡腔体内外压力，同时阻挡液态水、粉尘颗粒穿过泄压通道，整体防护等级可达IP68，可满足1米水深30分钟浸泡不进水的密封要求；上部为电缆锁紧段，采用内置弹性密封胶圈+卡爪结构，适配直径6-8mm的圆形电缆穿入，锁紧上部的压帽后，卡爪会均匀抱紧电缆外护套，密封胶圈填充电缆与接头内壁的间隙，既可以实现电缆圆周方向的密封，也能提供足够的拉脱阻力，避免电缆受外力拉扯时出现移位、密封失效问题。

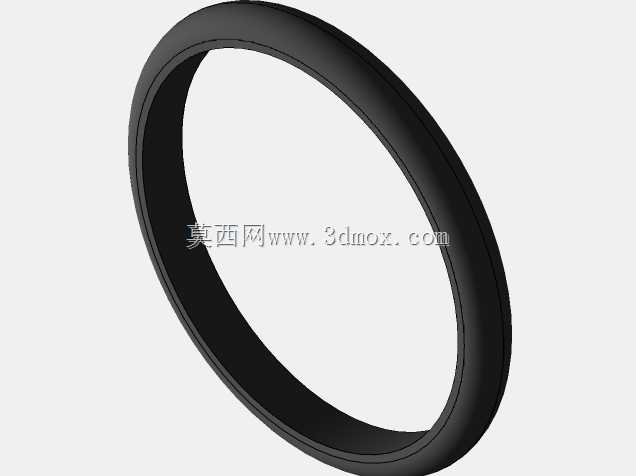

　　从结构设计逻辑来看，这款接头将泄压功能与电缆穿线密封功能集成在同一安装位，无需在柜体上额外开设独立的透气阀安装孔，减少了柜体上的开孔数量，也就减少了潜在的密封泄漏点，对于内部空间紧凑、无法额外布置独立透气阀的小型密封腔体来说，这种集成式设计能够大幅节省安装空间，同时降低柜体加工的工序成本。建模过程中需要重点关注几个配合尺寸的公差控制：外螺纹与柜体安装孔的配合间隙需要控制在0.1mm以内，配合螺纹密封胶或者密封圈使用时才能保证螺纹副的密封效果；泄压膜片的安装槽尺寸需要与膜片外径过盈配合0.2-0.3mm，避免长期受压力冲击出现膜片脱落；上部电缆密封胶圈的内孔尺寸需要比适配电缆外径小0.8-1.2mm，保证压帽锁紧后胶圈有足够的压缩量填充间隙，同时不会过度挤压电缆导致外护套变形损伤内部线芯。

　　实际选型应用时，需要先确认穿入电缆的外径是否在接头适配范围内，若电缆外径偏差过大，会直接影响密封效果与拉脱力；其次要确认安装壁板的厚度是否在螺纹段的适配范围内，若壁板过厚会导致锁紧螺母无法完全锁紧，壁板过薄则会导致螺纹啮合长度不足，受振动时容易出现松动；另外泄压阀的透气方向需要注意避开设备上的直接冲水方向，虽然膜片本身具备防水能力，但长期被高压水流直冲会缩短膜片的使用寿命，安装时尽量将泄压孔朝向柜体下方或者侧方，避免积水、灰尘长期堆积在泄压孔位置堵塞透气通道。相较于普通的电缆密封接头，这种带泄压功能的款式不需要额外增加透气元件，在满足电缆穿线密封需求的同时解决了密封腔体的呼吸问题，在户外型工业设备、高防护等级的通讯设备、地下管廊用电气设备上的应用占比正在逐年提升，建模时还原的内部泄压通道、密封胶圈压缩量、卡爪抱紧结构，都能够直接用于设备的装配干涉检查、安装工艺模拟，提前排查选型适配时可能出现的尺寸不匹配问题。
