套筒扳手拧紧式内螺纹连接接头结构

　　在工业流体管路、气动系统、小型液压回路以及通讯设备布线的刚性连接场景中，这类适配套筒扳手拧紧的螺纹接头是实现管路快速密封对接的核心基础零件，不同于需要双扳手配合操作的普通外螺纹接头，该类接头的外轮廓做了连续的防滑滚齿结构，可直接配合标准套筒扳手施加拧紧力矩，在狭窄的设备安装舱、密集排布的管路间隙中，无需预留大角度扳手操作空间，就能完成可靠的密封装配，大幅降低狭小空间内的管路安装难度。从实际使用场景来看，这类接头常应用在通讯基站的馈线管路连接、小型气动控制回路的气路对接、低压流体输送管路的中段转接场景中，接头内部为通径设计，无额外的节流结构，不会对管路内的介质流通造成额外压损，内壁做了圆角过渡处理，可避免线缆穿过时划伤绝缘层，

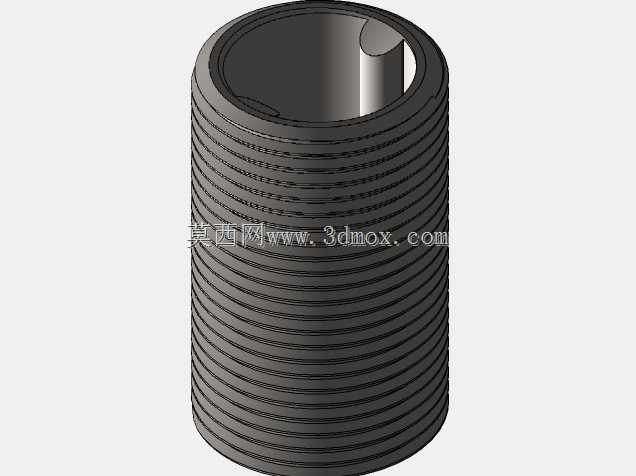

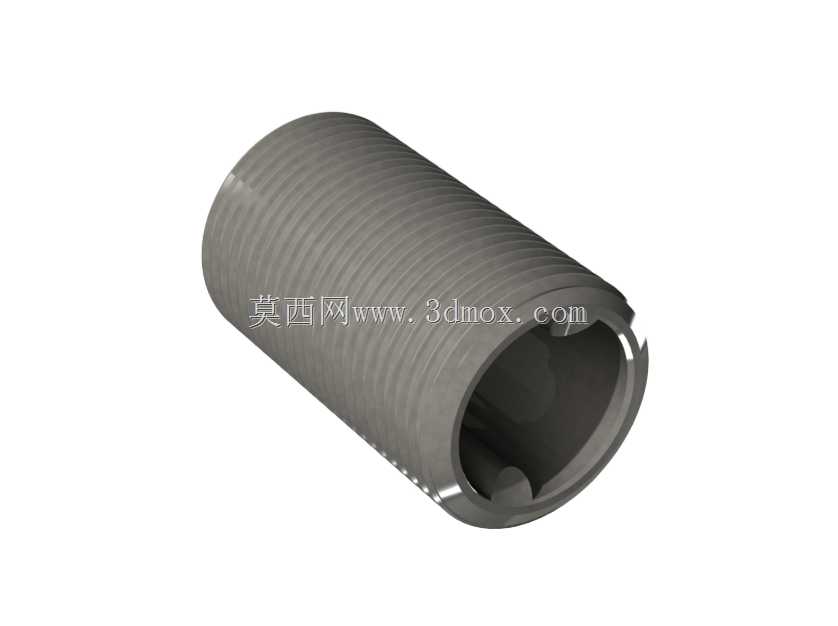

　　或是流体输送时产生紊流噪音。设计层面上，接头的整体为中空圆柱结构，外圆的滚齿采用等距梯形齿型，齿深控制在0.8-1.2mm区间，既保证套筒咬合时不会出现打滑脱齿的问题，又不会因为齿深过深削弱接头本体的结构强度，接头两端的螺纹同轴度公差控制在IT7级以内，可避免对接后出现管路偏斜、密封面错位导致的泄漏问题，接头端部做了15度的导入倒角，对接时可快速对准配套的内螺纹端口，减少安装时的螺纹错扣风险。安装边界方面，该类接头的拧紧操作仅需要在接头径向预留标准套筒的外径操作空间，不需要在接头轴向预留额外的扳手夹持位置，相比传统六角头接头，轴向安装空间可节省40%以上，适配密集排布的管路安装需求，拧紧力矩可根据配套的螺纹规格匹配标准值，

　　滚齿结构可承受的最大拧紧力矩比同规格六角头接头高15%左右，不会因为力矩过大出现棱角崩损的问题。实际选型过程中，需要重点匹配接头两端的螺纹规格与管路通径，该类接头的本体材质多采用易切削不锈钢或是高强度黄铜加工，表面做钝化处理，可适应户外潮湿、轻度腐蚀的使用环境，在通讯设备的户外布线场景中，这类接头还可配合密封圈实现IP65级别的防护效果，避免雨水、灰尘进入管路内部侵蚀线缆或是造成管路堵塞。从结构建模的角度来看，这类接头的建模重点在于外圆滚齿的参数化设计，需要保证齿形的均匀分布，同时处理好端部倒角与滚齿的衔接位置，避免出现建模特征的干涉问题，内部通径的同轴度需要与两端螺纹基准保持一致，才能保证实际加工后的装配精度，

　　建模时需要预留螺纹收尾的退刀结构，符合实际机械加工的工艺要求，避免出现无法加工的理想特征。在设备维护场景中，这类接头的拆卸也可直接通过套筒扳手完成，重复拆装5次以上仍能保证可靠的密封性能，不会因为多次拆装出现螺纹滑牙、咬合失效的问题，适合需要定期维护拆解的管路连接场景，相比卡套式接头，该类螺纹接头的成本更低，适配的标准配件更多，在通用工业场景中的替换性更强，不需要定制专用的安装工具，普通的标准套筒扳手即可完成全部拆装操作。
