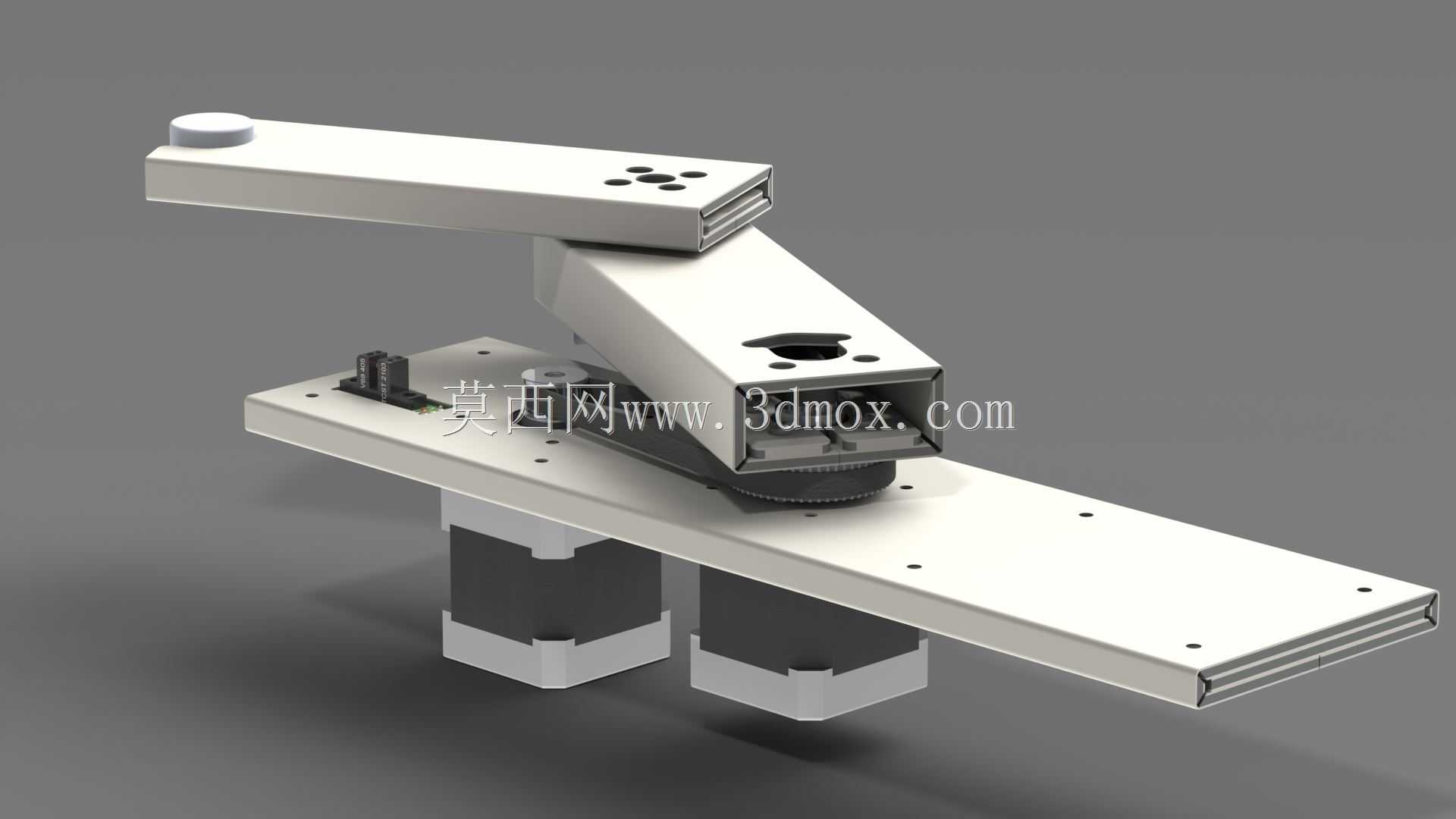

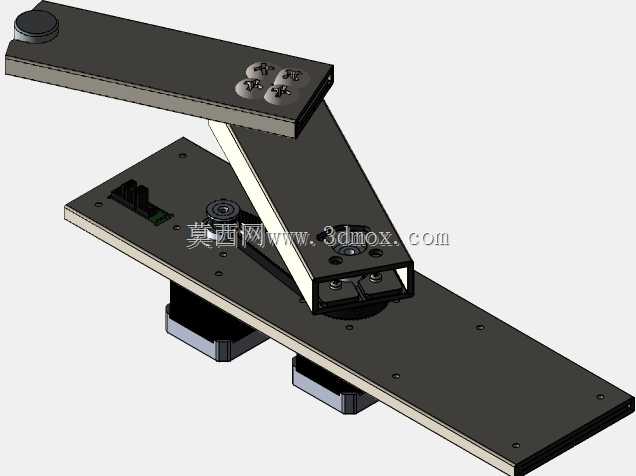

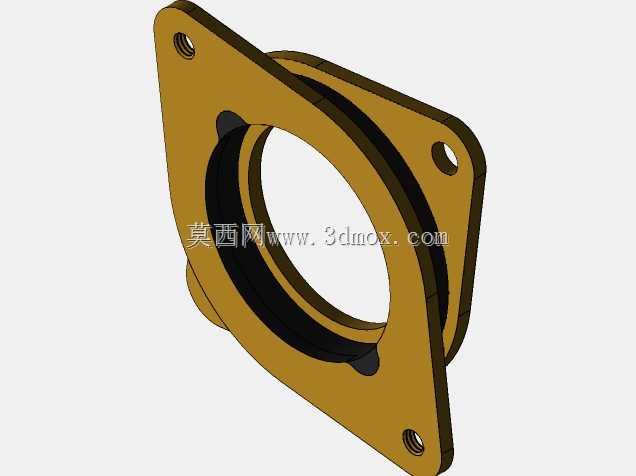

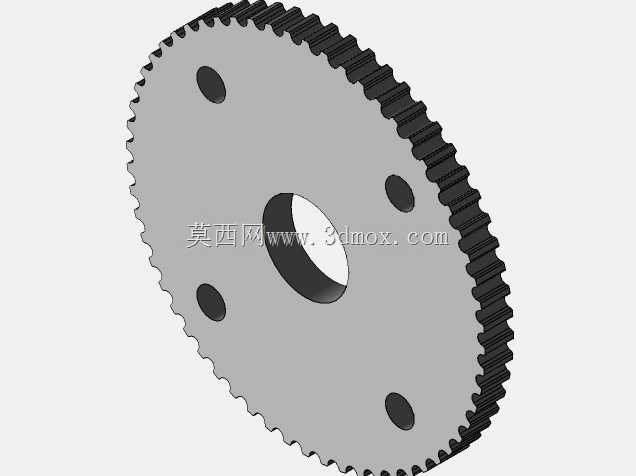

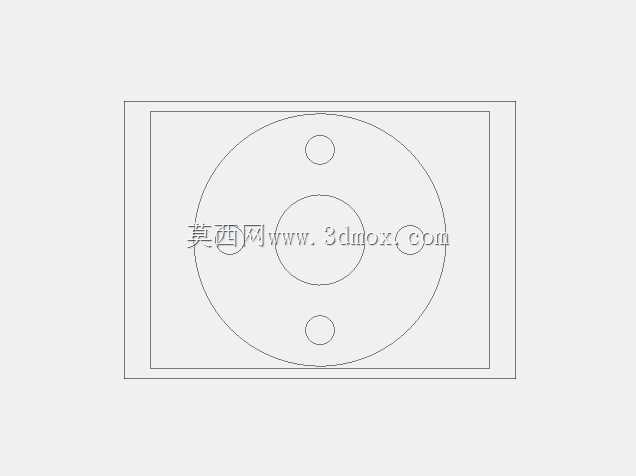

铝复合板材质SCARA二维坐标机械手结构

　　这款SCARA二维坐标机械手采用Alucobond铝复合板作为主体结构加工材料，在小负载平面作业场景中有着独特的应用优势。日常在3C电子零部件分拣、小型工件点胶工位、桌面级装配工序里，这类结构的机械手能够替代人工完成重复性的平面定位动作，相比多关节六轴机器人，它的运动控制逻辑更简单，平面内重复定位精度更容易做高，采购与维护成本也更低，非常适合小行程、快节拍的轻载作业场景。从实际用途来看，它的作业范围集中在水平二维平面，配合末端执行器可以完成工件拾取、涂胶轨迹行走、螺丝锁付对位、小型PCB板插件搬运等常见工序，在桌面型自动化工作站里，这类机械手的安装占用空间小，不需要预留过大的安全防护距离，适合集成在紧凑的生产线工位中。功能特性上，

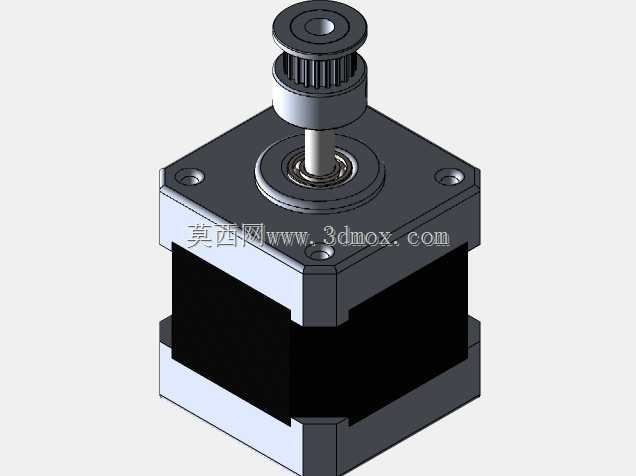

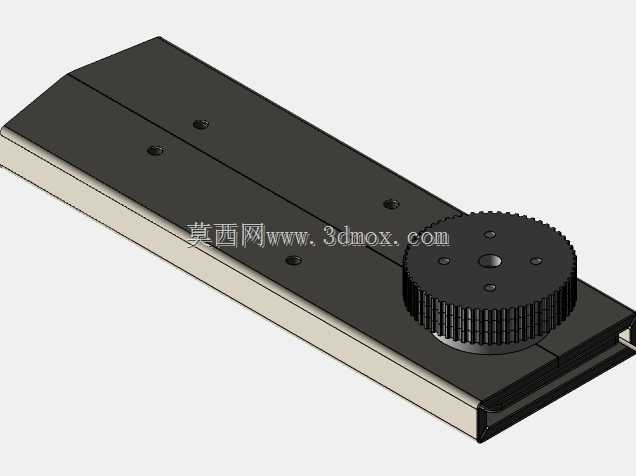

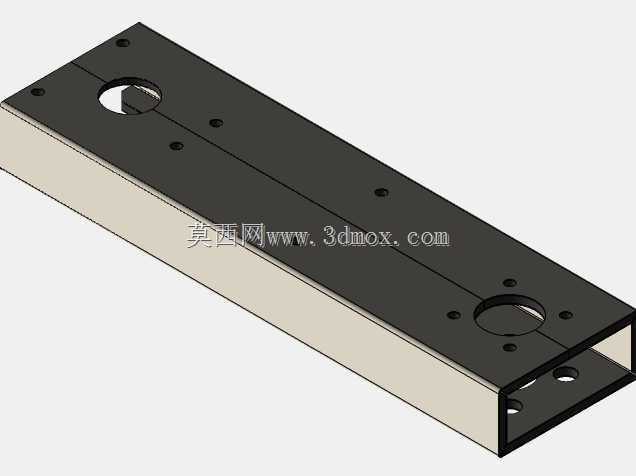

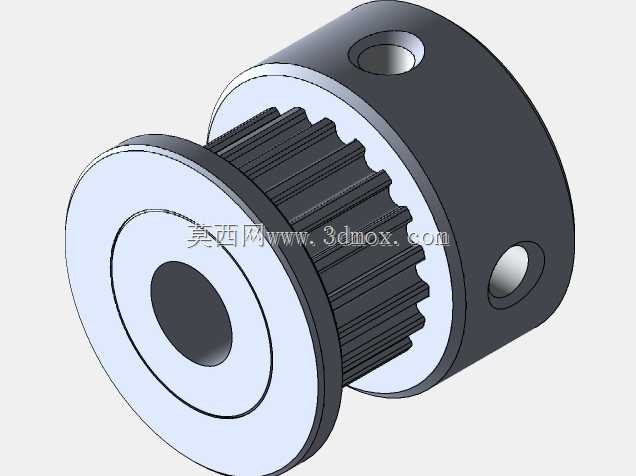

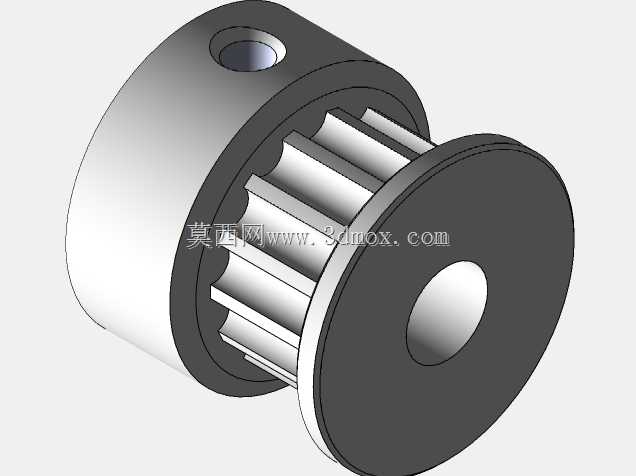

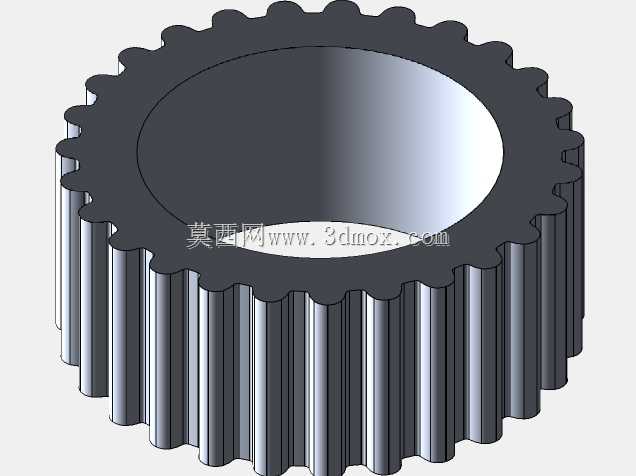

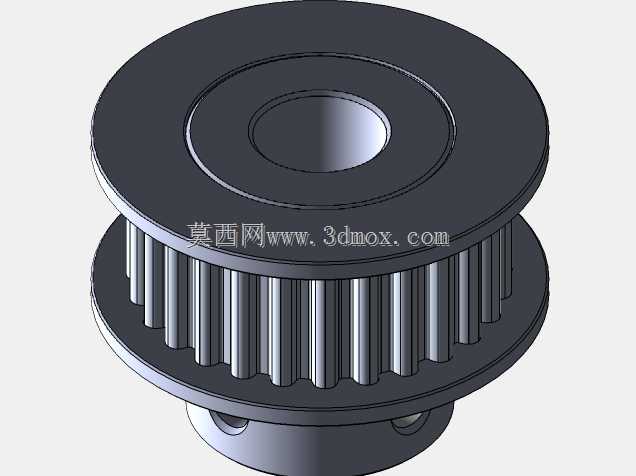

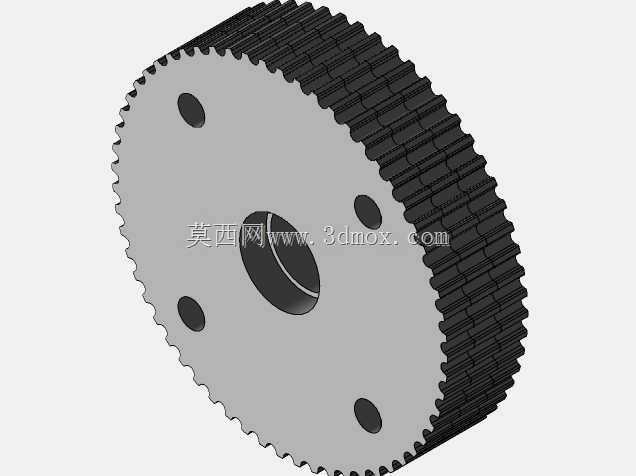

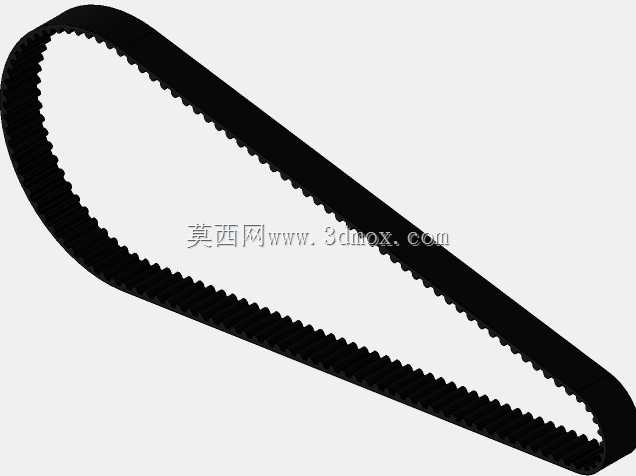

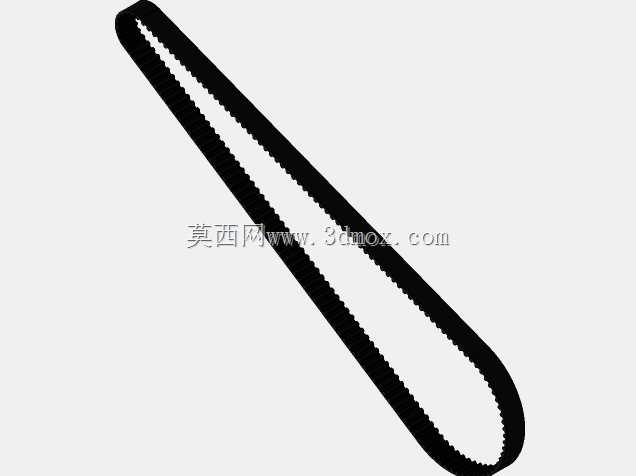

　　它采用双关节串联结构，底座处集成两个驱动单元，分别控制大臂回转与小臂回转，两个关节的运动合成即可覆盖整个扇形作业平面，末端的安装法兰可以适配不同的末端执行器，不管是真空吸嘴、微型夹爪还是小型点胶阀，都可以通过法兰面的安装孔直接固定，不需要额外设计复杂的转接件。大臂与小臂都采用中空结构设计，一方面可以减轻臂体自身重量，降低驱动单元的负载，提升运动响应速度，另一方面可以将末端执行器的气管、线缆从臂体内部穿过，避免管线外露在运动过程中发生剐蹭、缠绕，提升设备运行的可靠性。设计思路上，选用铝复合板作为臂体材料，是充分考虑了材料的比刚度特性，铝复合板两层铝合金板夹着高分子芯层，同等重量下的抗弯刚度比实心铝合金板更高，

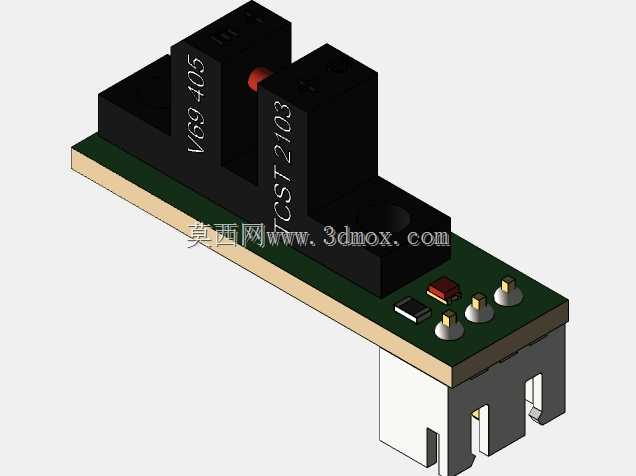

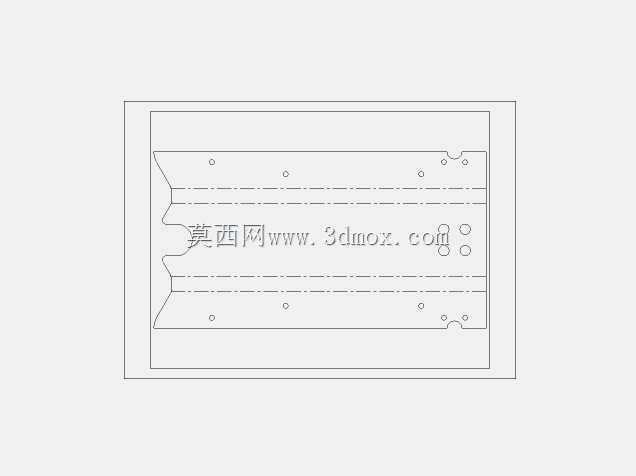

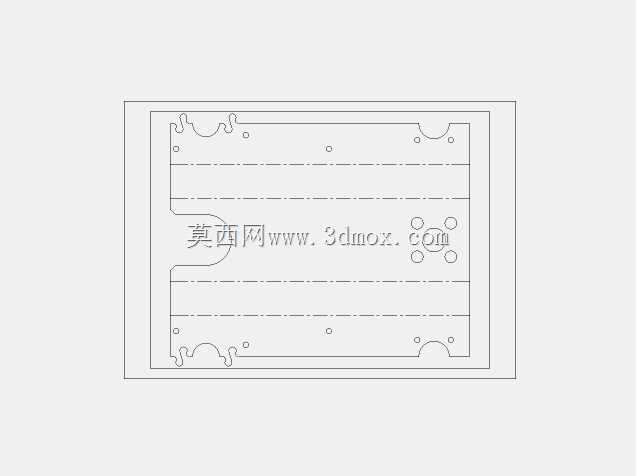

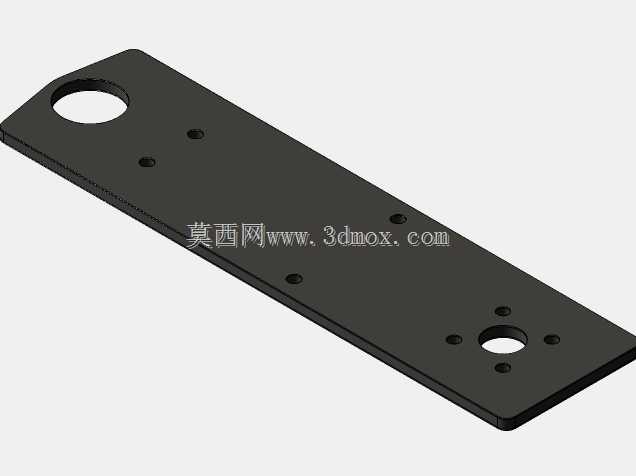

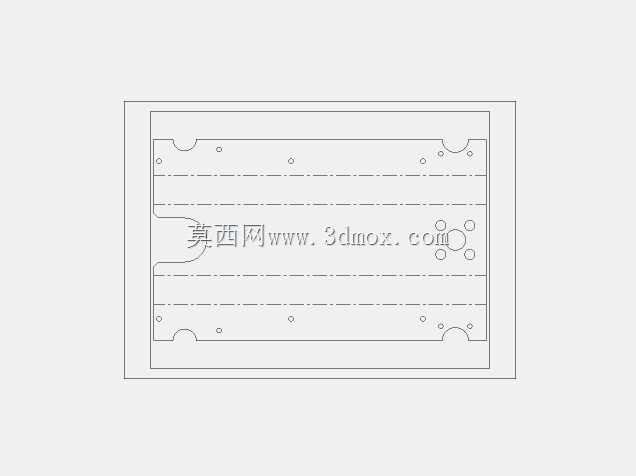

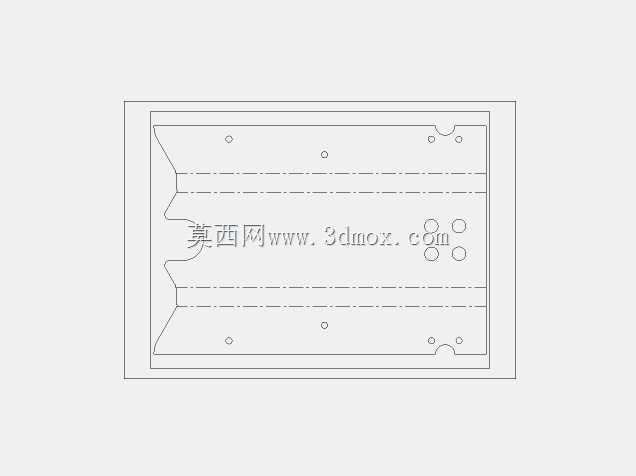

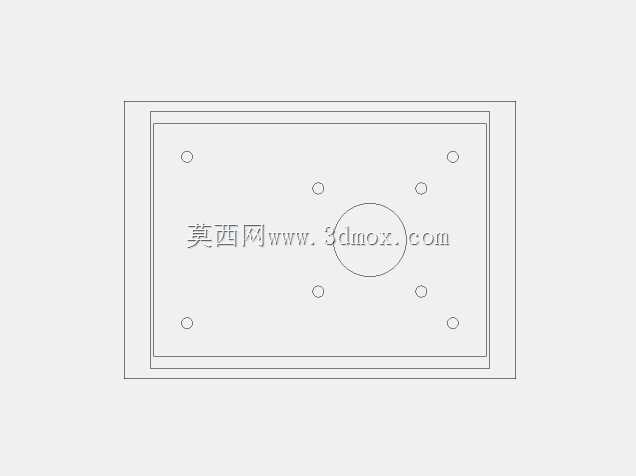

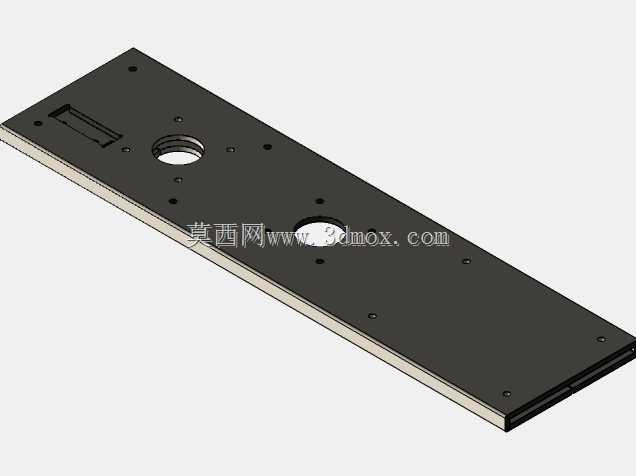

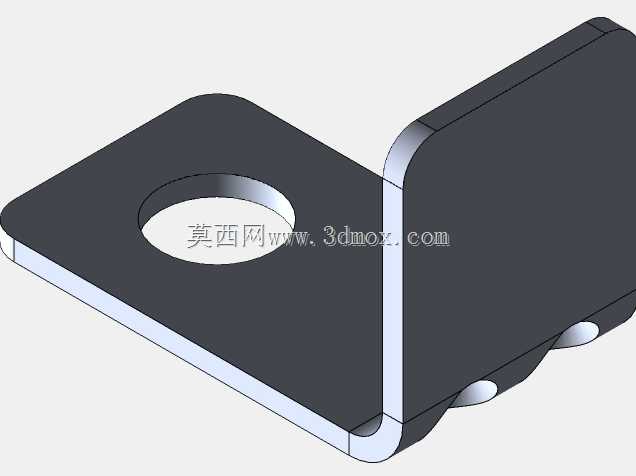

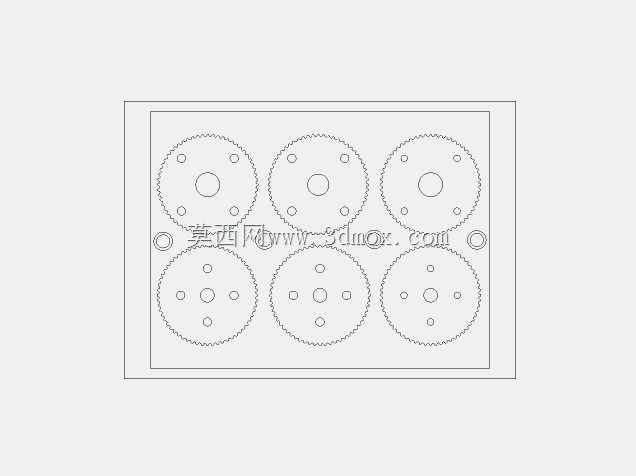

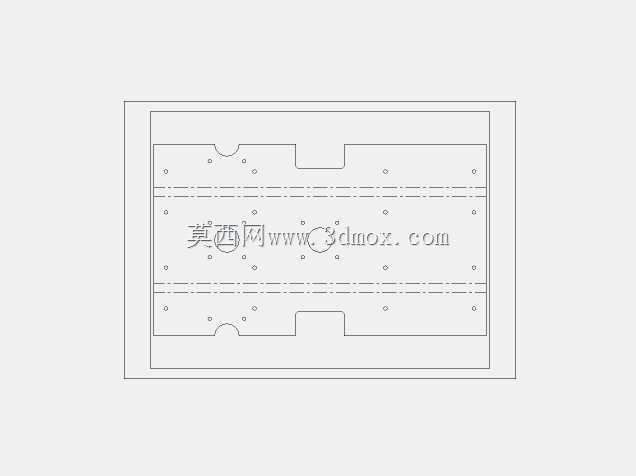

　　加工时不需要复杂的铣削工序，通过切割、折弯、铆接就可以完成臂体成型，非常适合小批量定制场景下的快速打样与制作，同时材料本身的阻尼特性比纯金属更好，能够吸收关节启停时产生的微小振动，提升末端定位的稳定性。底座部分采用双层安装板结构，下层安装板用于固定两个驱动单元，上层安装板作为臂体回转的支撑基准，安装板上预留了多组规则排列的安装孔位，既可以将整个机械手直接固定在铝型材工作台面上，也可以根据工位需求加装拖链、传感器支架、原点限位块等周边配件，不需要二次打孔破坏底座结构。从安装边界来看，整个机械手的底座投影为矩形，安装时只需要预留出臂体完全展开时的回转半径空间即可，不需要在垂直方向预留过多空间，因为它的Z向运动通常集成在末端执行器部分，

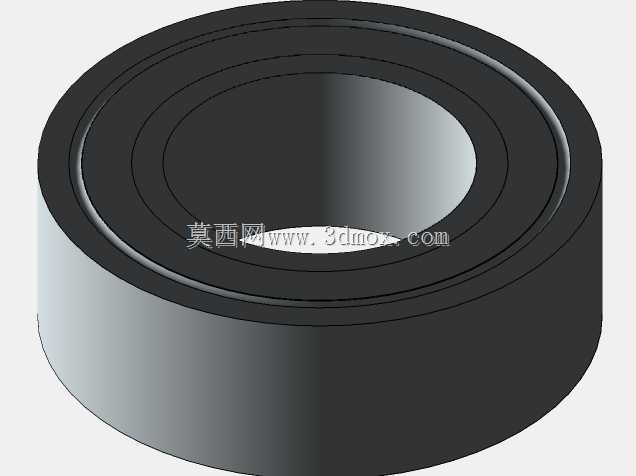

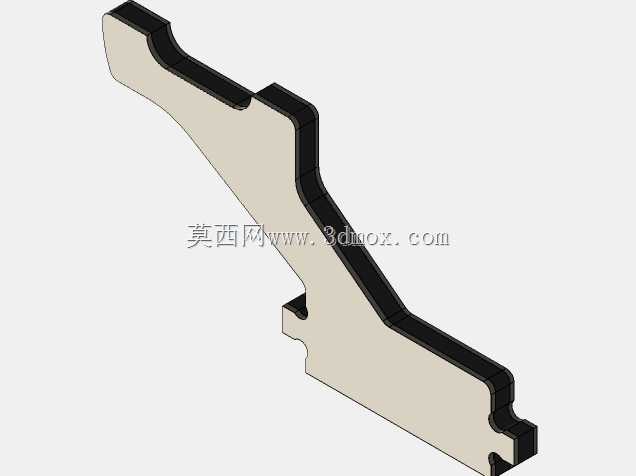

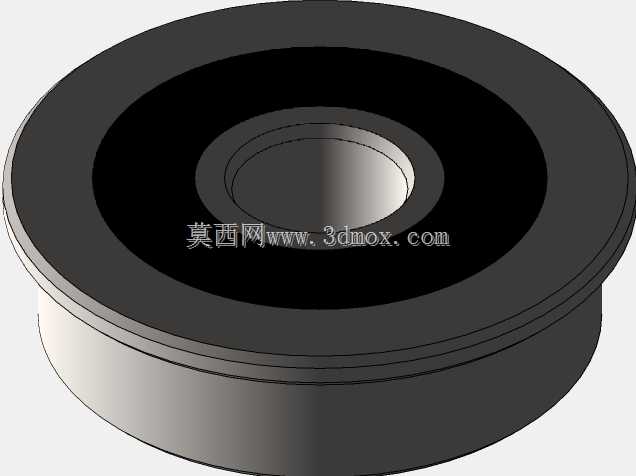

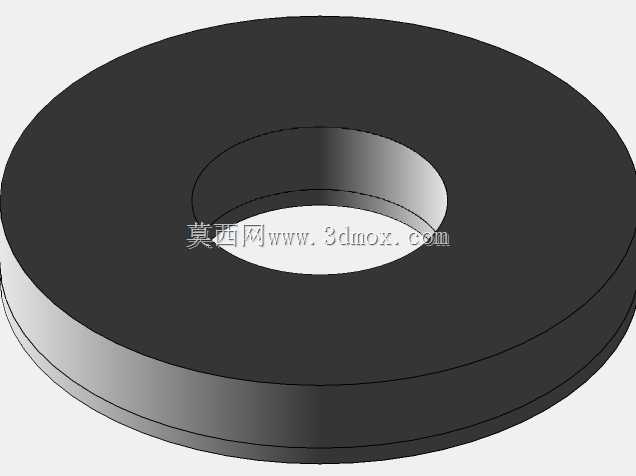

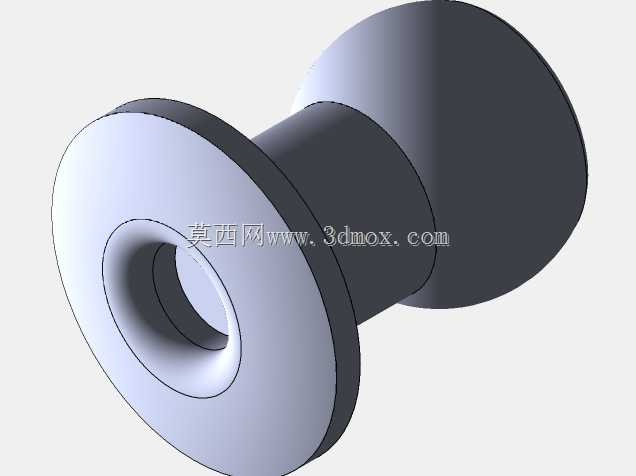

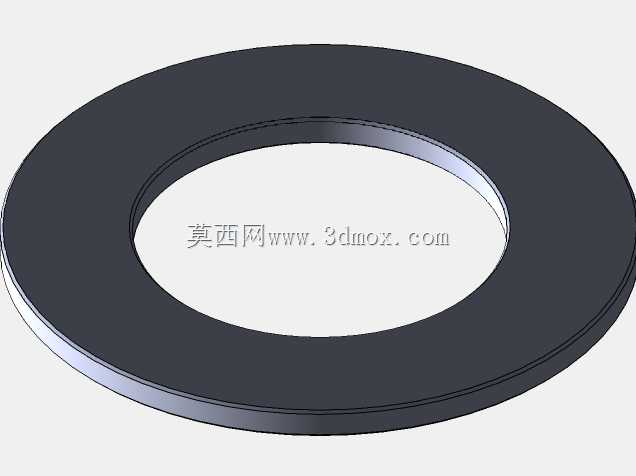

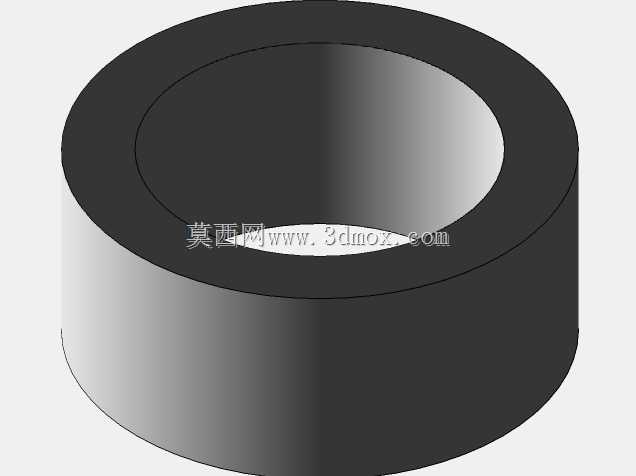

　　臂体本身只做平面回转运动，垂直方向的整体高度很低，适合安装在空间高度受限的桌面设备内部。臂体的关节连接处采用端面轴承配合定位止口设计，既可以承受臂体伸展时产生的倾覆力矩，又能保证回转运动的同轴度，减少长期运行后的关节间隙误差。在实际选型适配时，这类结构的机械手更适合负载在1kg以内的作业场景，因为铝复合板的结构强度虽然满足轻载需求，但如果负载过大，臂体末端的变形量会超出精度允许范围，所以在设计之初就需要根据工位的实际负载、作业半径、节拍要求来调整大臂与小臂的长度比例，平衡作业覆盖范围与结构刚性。臂体上预留的多组减重孔，除了进一步降低臂体自重外，也可以作为线缆固定点、辅助工装安装点使用，在调试阶段可以临时安装传感器、标定块等配件，不需要额外在臂体上钻孔。底座下方的驱动单元采用下沉式安装，将驱动主体藏在底座安装板的下方，进一步降低设备整体的重心，提升高速运动时的稳定性，避免臂体快速启停时整个设备出现晃动。整个结构的连接部位都采用可拆卸的紧固件连接，没有焊接结构，后期维护时如果臂体出现磕碰损坏，可以单独更换对应的臂体零件，不需要将整个设备报废，维护成本更低。在平面轨迹运动时，两个关节的驱动单元配合运动，可以实现直线、圆弧等多种轨迹输出，能够满足不同工序的轨迹行走需求，相比直角坐标机械手，它的运动速度更快，相同作业半径下的占地面积更小，动作灵活性更高。
