d24规格IP55级塔型橡胶电缆密封套

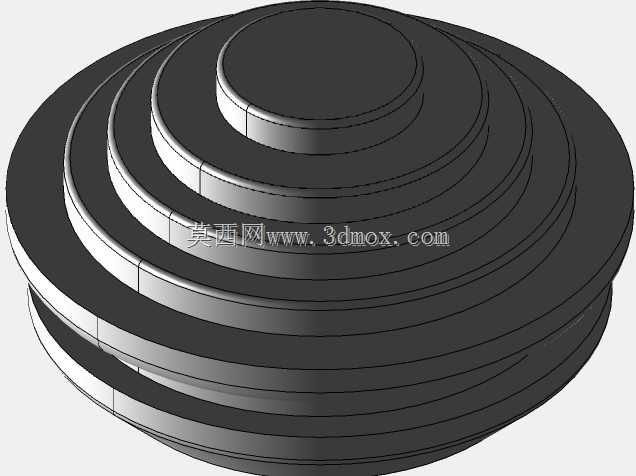

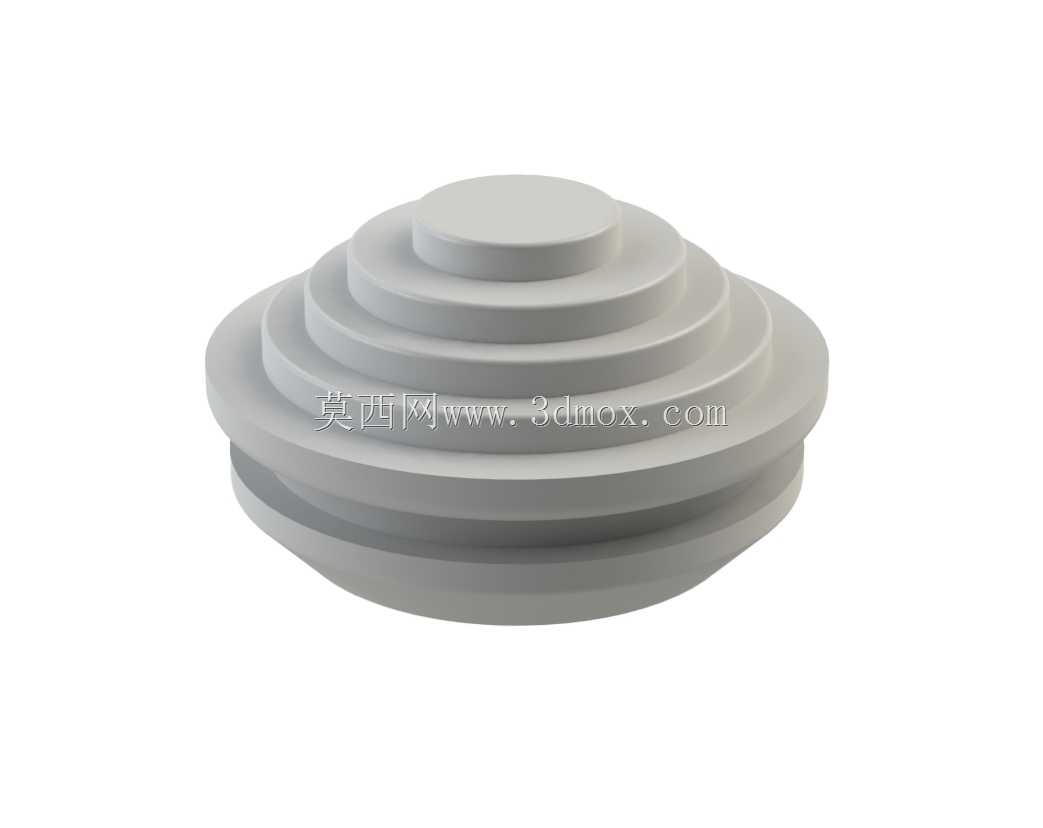

　　在户外通讯机柜、低压配电箱体、小型工业控制设备的线缆穿舱场景中，线缆进出柜体的位置往往是防护薄弱点——粉尘顺着缝隙侵入会积附在接线端子上造成接触不良，雨水溅入则可能引发相间短路、绝缘击穿等故障，这类塔型橡胶密封套正是为填补这类防护缺口设计的穿舱密封构件。该密封套适配直径24毫米的柜体开孔，采用多层阶梯式的塔型外形结构，不同直径的阶梯段可以对应适配多种线径的圆形电缆，无需针对每一种线径单独开模制作密封件，能大幅减少现场安装的备件种类，降低运维与选型的复杂度。从结构设计逻辑来看，密封套整体采用弹性橡胶一体模压成型，没有拼接缝隙，避免了拼接位置的密封失效风险；顶部的实心圆柱段在未穿线时可以直接作为孔位堵头使用，

　　穿线时可根据电缆实际外径裁切对应位置的阶梯段，让裁切后的内孔与电缆外护套形成过盈配合，安装时将密封套从柜体外侧压入预先开好的安装孔内，密封套外圈的环形凹槽会卡在柜体开孔的壁面上，无需额外的紧固件即可实现初步固定，当电缆穿入后，橡胶材质的回弹力会同时抱紧电缆外护套与柜体开孔壁，在接触面形成连续的密封压力带，达到IP55的防护等级，可有效阻挡粉尘进入柜体内部，同时防止各个方向的低压喷水溅入设备内部，满足户外设备、车间潮湿工况的基础防护要求。在安装边界上，该密封套的轴向总长度适配厚度1.5到3毫米的冷轧钢板柜体、SMC玻璃钢箱体或者ABS塑料壳体，安装时不需要在开孔位置焊接或攻丝，仅需要在柜体面板上开出直径24毫米的光滑圆孔，

　　去除孔边的毛刺、飞边，避免尖锐边角割伤橡胶本体即可完成预装，相比传统的电缆格兰头，这类橡胶密封套的安装效率更高，单件安装耗时仅为螺纹式格兰头的三分之一，且不需要配套锁紧螺母，在薄板柜体上不会出现因为螺纹咬合长度不足导致的锁紧失效问题。在实际使用场景中，这类密封套常应用在通讯基站的RRU设备接线端、户外LED显示屏的线缆穿入位置、小型水泵的接线盒出线处、车间现场的操作按钮盒穿线孔等位置，对于不需要频繁拆装线缆、对成本控制较为敏感的防护场景，这类塔型密封套的综合性价比远高于金属材质的电缆密封接头。设计这类密封件的三维模型时，需要重点控制各个阶梯段的直径公差与拔模角度，橡胶材质的硫化收缩率通常控制在1.5%到2.5%之间，

　　建模时需要提前预留收缩余量，同时外圈与柜体开孔配合的位置要设计0.3到0.5毫米的过盈量，过盈量太小会导致密封压力不足、容易脱落，过盈量太大则会造成安装困难，甚至压入时出现橡胶本体被剪切破损的问题；各个阶梯段之间的过渡圆角不能过小，避免裁切时出现应力开裂，同时也能让穿线时电缆外护套滑动更顺畅，不会刮伤电缆的PVC或橡胶外护套。另外，密封套底部的法兰边直径要大于安装孔直径2毫米以上，压入安装后法兰边贴合在柜体外壁上，既可以起到限位作用，避免密封套被电缆拉扯掉入柜体内部，也能在法兰面与柜体壁之间形成一道额外的密封防线，进一步提升防护可靠性。在长期使用过程中，橡胶材质的耐老化性能也是设计时需要考量的重点，模型对应的产品通常选用丁腈橡胶或者三元乙丙橡胶材质，前者耐油性能较好，适合有切削油、润滑油飞溅的车间设备使用，后者耐候性、耐紫外线性能更优，适合户外露天安装的设备使用，建模时不需要额外区分材质差异，仅需要保证结构尺寸的准确性，即可满足后续模具开发、装配干涉检查的使用需求。对于结构设计人员来说，在选型时可以直接将该模型导入装配体中，模拟密封套压入安装孔、穿入电缆后的状态，检查与周边接线端子、元器件的安全间隙，避免出现安装后密封套与内部元器件干涉、导致线缆弯折半径过小的问题，同时也可以提前核对开孔尺寸，在柜体钣金加工图纸上标注准确的开孔直径与公差，减少现场安装时的二次修配工作量。
